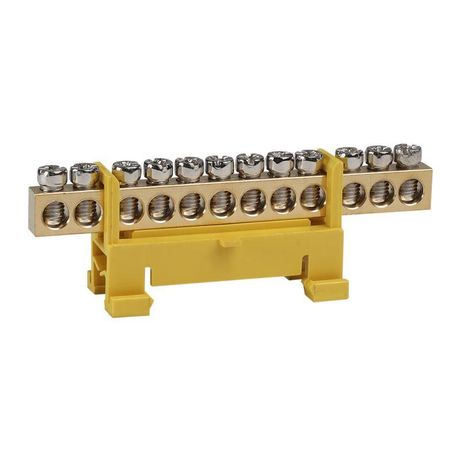

Шина нулевая тип Стойка OptiKit BB-S-PE-DIN-12-6х9 желтый | 277834 КЭАЗ

Шина нулевая тип Стойка BB-S-PE-DIN-12-6х9 желтый от КЭАЗ - это надёжный элемент для распределения нулевого провода в щитах, рассчитанный на работу с током до 100 А. Артикул 277834 соответствует серии OptiKit BB и предназначен для монтажа на DIN-рейку.

Назначение и область применения

Шина нулевая тип Стойка BB-S-PE-DIN-12-6х9 желтый используется для создания общего нулевого контура в электрощитах: соединяет нулевые рабочие (N), нулевые защитные (PE) и, при необходимости, фазные проводники. Применяется в распределительных устройствах с напряжением до 400 В переменного и постоянного тока - например, в жилых домах, офисах, промышленных пультах управления и системах автоматизации.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку без перегрева при длительной работе
• Номинальное напряжение: 100 В - указано как минимальное; фактическая работа допускается до 400 В
• Количество контактов: 12 - позволяет подключить до 12 проводов
• Диапазон сечений проводов: 10 мм2 - оптимально для медных проводов сечением до 10 мм2
• Материал: латунь - обеспечивает хорошую проводимость и устойчивость к коррозии
• Поверхность контактов: никелирование - снижает окисление, повышает долговечность соединений
• Диаметр монтажного винта: M4 - совместим с стандартными креплениями на DIN-рейке
• Рабочий температурный диапазон: от –40 C до +50 C - подходит для холодных и жарких помещений
• Способ монтажа: DIN-рейка с Ω-профилем - фиксируется защёлкой без дополнительных крепёжных элементов

Совместимость и монтаж

Шина нулевая тип Стойка BB-S-PE-DIN-12-6х9 желтый устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно вставить шину в профиль и зафиксировать её защёлкой. Подключение проводов осуществляется через 12 винтовых зажимов с резьбой M4. Убедитесь, что сечение провода не превышает 10 мм2 - более толстые провода не войдут в зажим. Никелированная поверхность контактов требует осторожного затягивания: избыточный момент может повредить покрытие.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам для распределения нулевых проводников в электроустановках до 400 В. Произведено на КЭАЗ - заводе, соблюдающем ГОСТ Р 50030.5.1 и IEC 60947-7-1. Отсутствие сертификата IP не указывает на необходимость защиты от воды - шина предназначена для установки внутри закрытых щитов.

Преимущества

• Удобство сборки: 12 точек подключения позволяют заменить несколько перемычек
• Стабильность контакта: никелированная поверхность предотвращает окисление даже при колебаниях температуры
• Высокая теплостойкость: латунь сохраняет проводимость при нагреве до 50 C
• Совместимость с серией OptiKit BB - легко комбинируется с другими компонентами этой линейки

Ограничения применения

• Не применяется вне закрытых электрощитов - не имеет степени защиты IP
• Не рекомендуется для проводов сечением более 10 мм2 - возможна потеря контакта
• Номинальное напряжение 100 В в спецификации - это технический параметр тестирования, а не ограничение; максимальное рабочее напряжение - 400 В
• Не предназначен для частых отсоединений - многократное демонтажное воздействие может износить резьбу M4

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите
• Объединение PE-проводов от нескольких групп розеток в промышленном щите
• Распределение нуля в системах управления станками, конвейерами и насосами
• Замена старых перемычек в модернизируемых щитах для повышения надёжности

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковое сечение - не более 10 мм2
• Затягивайте винты усилием руками, без ключей - переусилие повредит никелирование
• Используйте шину вместе с другими изделиями серии OptiKit BB - они имеют единый дизайн и совпадают по габаритам
• При установке в щит с высокой влажностью - дополнительно используйте термоусадочные трубки на выводах проводов
• Артикул 277834 - единственный вариант в линейке КЭАЗ с таким сочетанием цвета (жёлтый корпус) и 12 контактами - удобен для визуального отличия от фазных шин
