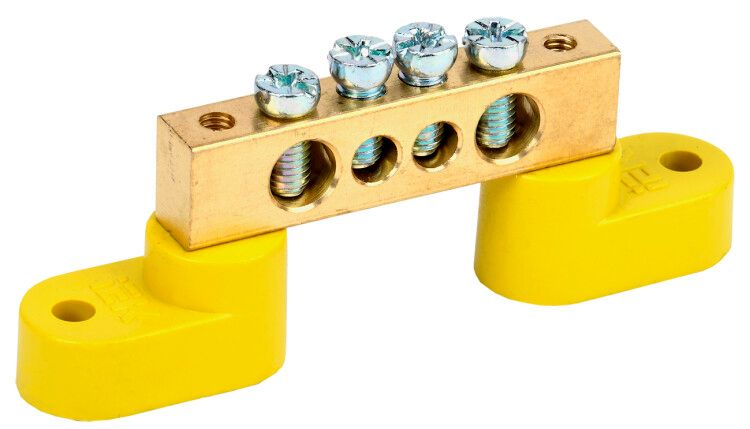

Шина PE "земля" на двух угловых изоляторах ШНИ-8х12-4-У2-Ж | YNN10-812-4C2-K05 IEK

Шина заземления PE на двух угловых изоляторах ШНИ-8х12-4-У2-Ж от IEK предназначена для надёжного соединения защитных и рабочих нулевых проводников в распределительных щитах. Эта модель обеспечивает устойчивую передачу тока до 125 А, защищает от случайного контакта благодаря изоляции и рассчитана на длительную эксплуатацию в условиях промышленной среды.

Назначение и область применения

Шина заземления PE на двух угловых изоляторах ШНИ-8х12-4-У2-Ж используется для подключения нулевых защитных (PE) и нулевых рабочих (N) проводников в электрощитах. Применяется в системах TN-S и TN-C-S, где требуется физическое разделение этих проводников. Подходит для установки в силовых, осветительных и автоматизированных щитах на объектах жилой, коммерческой и промышленной недвижимости.

Технические характеристики

• Материал: латунь - обеспечивает высокую электропроводность и коррозионную стойкость
• Номинальный ток: 125 А - способна выдерживать постоянную нагрузку без перегрева
• Напряжение: 380 В - соответствует стандартным сетям трёхфазного переменного тока
• Толщина: 15 мм - достаточная для механической прочности и тепловой стабильности
• Количество контактов: 4 - позволяет подключить четыре провода одновременно
• Способ монтажа: непосредственная установка - крепится прямо на стенку щита или DIN-рейку
• Диапазон сечений: 25 мм2 - оптимально для проводов сечением до 25 мм2
• Диапазон рабочих температур: от -40 до +50 C - работает в холодных и жарких помещениях
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Цвет: желтый - визуально отличает заземляющую шину от других элементов

Совместимость и монтаж

Шина ШНИ-8х12-4-У2-Ж крепится двумя способами: через угловые изоляторы - напрямую на металлическую поверхность щита, либо через центральный крепёж - на 35-мм DIN-рейку. Для надёжного соединения с медными многожильными проводами обязательно используйте наконечники-гильзы. Диаметр отверстий под болты соответствует стандартному шагу для клеммных соединений. Убедитесь, что посадочные места на щите имеют достаточную площадь для размещения всей шины без перекосов.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1. Наличие изоляционных угловых опор исключает риск замыкания на корпус щита. Цветовое исполнение (жёлтый) соответствует нормам маркировки заземляющих проводников. Материал - латунь - не содержит свинца и соответствует экологическим нормам RoHS.

Преимущества

• Высокая механическая прочность благодаря толщине 15 мм и материалу - латуни
• Изолированный монтаж снижает риск поражения током и повреждения изоляции проводов
• Чёткая цветовая маркировка (жёлтый) ускоряет диагностику и обслуживание
• Поддержка подключения четырёх проводов - экономит место внутри щита
• Стандартный размер и совместимость с DIN-рейкой позволяют использовать её в большинстве типовых щитов

Ограничения применения

• Не предназначен для работы при токе выше 125 А - превышение вызывает перегрев и деформацию
• Не следует применять в агрессивных химических средах - латунь может подвергаться коррозии при воздействии кислот и солей
• Запрещён монтаж без изоляции - контакт с заземлённым корпусом щита недопустим
• Не подходит для подключения проводов сечением более 25 мм2 - возможен плохой контакт и нагрев

Примеры использования

• Щиты управления насосными станциями
• Распределительные щиты в торговых центрах и офисах
• Автоматические линии на заводах с частотными преобразователями
• Объекты с повышенными требованиями к безопасности: больницы, детские учреждения

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимум 25 мм2; для меньших сечений используйте гильзы с подходящим размером
• При креплении на DIN-рейку убедитесь, что фиксаторы плотно защёлкнуты - слабое крепление вызывает вибрацию и нагрев
• Не затягивайте клеммы слишком сильно - латунь мягче меди, есть риск срезания резьбы
• При использовании в сырых помещениях регулярно проверяйте состояние изоляторов - они должны быть сухими и без трещин
• Шина ШНИ-8х12-4-У2-Ж от IEK совместима с другими компонентами серии IEK для щитового оборудования - можно собирать унифицированные решения
