Шина PE "земля" на двух угловых изоляторах ШНИ-6х9-4-У2-Желтый (10/250/12000) NO-222-107-1 | Б0044156 ЭРА

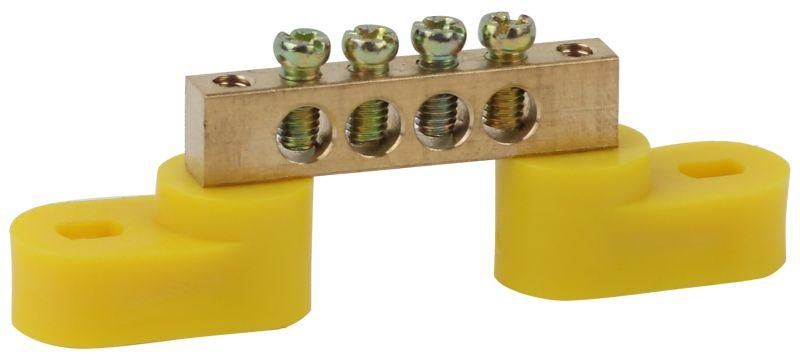

Шина PE земля на двух угловых изоляторах ШНИ-6х9-4-У2 желтая - это надёжный элемент заземления для распределительных щитов, обеспечивающий безопасное подключение защитных проводников. Произведена компанией ЭРА, артикул б0044156, соответствует требованиям для промышленного и коммерческого электрооборудования.

Назначение и область применения

Шина ШНИ-6х9-4-У2 желтая используется для организации систем защитного заземления (PE) в электрических щитах. Она позволяет надёжно соединить несколько защитных проводников с одной точкой заземления. Применяется в силовых щитах, панелях управления, на производствах, в офисных зданиях и объектах ЖКХ. Подходит для установки в шкафах с напряжением до 380 В.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку до этого значения без перегрева.
• Сечение подключаемого провода: 10–25 мм2 - совместима с большинством стандартных медных жил заземления.
• Толщина шины: 9 мм - обеспечивает достаточную механическую прочность и тепловую устойчивость.
• Материал: Латунь - хорошая проводимость, коррозионная стойкость, долгий срок службы.
• Количество контактов: 4 - возможность подключения четырёх проводников одновременно.
• Изоляция: Да - шина смонтирована на два угловых изолятора, предотвращающих контакт с корпусом щита.
• Просвет от задней панели: 14 мм - минимальное расстояние между шиной и стенкой шкафа, важно для правильной установки.
• Поверхность контакта: Необработанная - требует плотного затягивания болтов для надёжного контакта; не покрыта антикоррозийным слоем.
• Цвет: Жёлтый - стандартизированная цветовая маркировка для PE-проводников.

Совместимость и монтаж

Шина ШНИ-6х9-4-У2 желтая крепится через угловые изоляторы к металлической стенке щита. Для монтажа используются болты M6 (диаметр отверстий под них соответствует толщине шины 9 мм). Убедитесь, что посадочный диаметр отверстий в щите не меньше 14 мм - иначе шина не сможет быть закреплена без риска повреждения изоляторов. Кабельные наконечники должны иметь внутренний диаметр 6–8 мм, чтобы подходить к контактам шины. Не используйте инструменты с острыми гранями - можно повредить поверхность латуни.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-1 для устройств распределения энергии. Материал изоляторов - самозатухающий пластик, что снижает риск распространения пламени при аварийном нагреве. Цветовое исполнение (жёлтый) соответствует нормам окраски PE-проводников. Напряжение 380 В указывает на допустимое рабочее напряжение в трёхфазных сетях.

Преимущества

• Высокая проводимость латуни минимизирует потери и нагрев при работе на максимальном токе.
• Изолированный монтаж исключает случайное замыкание на корпус щита.
• Чёткая маркировка цветом (жёлтый) ускоряет диагностику и обслуживание.
• Стандартные размеры позволяют использовать с типовыми клеммными колодками и наконечниками.
• Производитель ЭРА гарантирует соответствие качества заявленным параметрам.

Ограничения применения

• Не предназначен для работы при температуре выше +60 C - возможна деформация изоляторов.
• Не рекомендуется для открытых площадок или помещений с повышенной влажностью без защиты (не имеет IP-защиты).
• Необработанная поверхность контактов требует регулярной проверки затяжки болтов - возможна оксидация за время эксплуатации.
• Подходит только для медных проводников сечением 10–25 мм2 - несовместима с алюминием или более тонкими/толстыми жилами.

Примеры использования

• Заземление всех корпусов оборудования в цеховом щите на заводе.
• Объединение защитных проводников от нескольких станков на одном участке сборки.
• Распределение PE-проводника от главной заземляющей шины к групповым автоматам в распределительном щите многоквартирного дома.
• Формирование точки заземления в щите управления насосной станцией.

Практические советы

• Перед установкой протрите контакты шины сухой тканью - удалите пыль и следы окисления.
• Затягивайте болты усилием 1,5–2,0 Нм - недостаточно или слишком сильно может повредить резьбу или латунь.
• Проверьте, чтобы все подключённые провода были одинаковой длины - это равномерно распределяет нагрузку.
• При использовании в условиях запылённости периодически осматривайте шину - пыль может накапливаться под изоляторами и снижать изоляционные свойства.
• Артикул б0044156 - единственный номер для заказа этой модели. Не путайте с другими сериями ШНИ - они отличаются числом контактов или материалом изоляторов.
