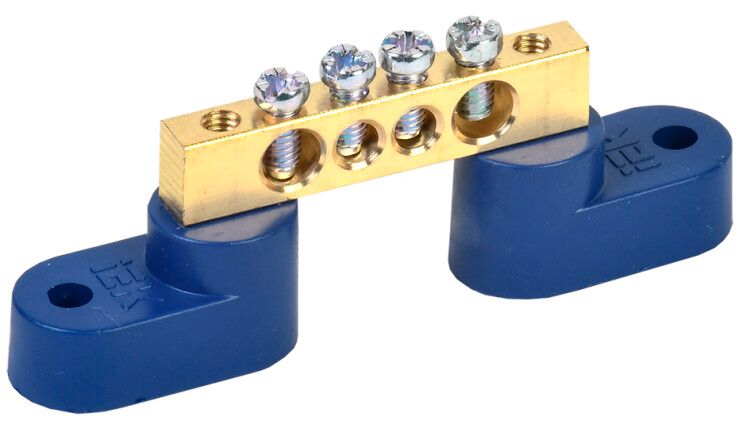

Шина нулевая ШНИ-6х9-4-У2-С на двух угловых изоляторах, 100А IEK YNN10-69-4C2-K07

Шина нулевая ШНИ-6х9-4-У2-С на двух угловых изоляторах от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Эта модель обеспечивает устойчивый контакт при высокой нагрузке и легко монтируется как на DIN-рейку, так и напрямую на панель.

Назначение и область применения

Шина нулевая ШНИ-6х9-4-У2-С используется для сборки нулевых и защитных заземляющих шин в электрощитах. Применяется в системах TN-S и TN-C-S для подключения проводов N и PE. Подходит для установки в бытовых, коммерческих и промышленных распределительных устройствах - например, в щитах жилых домов, офисов, насосных станциях и автоматизированных линиях.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 380 В
• Количество контактов: 4
• Сечение подключаемых проводов: до 16 мм2
• Материал: латунь - обеспечивает хорошую проводимость и коррозионную стойкость
• Рабочая температура: от -40 C до +50 C
• Срок службы: 15 лет
• Цвет корпуса: синий
• Отделка поверхности: необработанная - без покрытия, сохраняет естественные свойства латуни
• Способ монтажа: на монтажной плате (через угловые изоляторы)

Совместимость и монтаж

Шина ШНИ-6х9-4-У2-С крепится двумя угловыми изоляторами, что позволяет фиксировать её как на панели щита, так и на DIN-рейке шириной 35 мм. Для надёжного соединения с медными многожильными проводами обязательно используйте наконечники-гильзы. Установка выполняется с помощью болтов, входящих в комплект. Расстояние между контактами соответствует стандартным требованиям для удобного подключения проводов без перегрузки.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к электроустановкам для внутреннего монтажа. Материал - латунь - соответствует нормам по электропроводности и термостойкости. Наличие изоляторов исключает случайное замыкание на корпус щита. Работает в условиях, допустимых ГОСТ Р 50030.2 и IEC 60947-7-1.

Преимущества

• Высокая механическая прочность благодаря латунному основанию
• Стабильный контакт даже при длительной работе на пределе номинального тока
• Гибкий способ крепления - можно использовать как на рейке, так и на стенке щита
• Долгий срок службы - 15 лет при соблюдении условий эксплуатации
• Чётко выделенная цветовая маркировка (синий) - упрощает идентификацию нулевой шины

Ограничения применения

• Не предназначен для работы при напряжении выше 380 В
• Подходит только для проводов сечением до 16 мм2 - более толстые провода не поместятся
• Не имеет защиты от внешних воздействий (IP-класс не указан) - требует установки внутри закрытого щита
• Не рекомендуется для использования во взрывоопасных средах - отсутствуют специальные сертификаты

Примеры использования

• Главный распределительный щит жилого дома - сборка PEN-проводника после ввода
• Щит управления конвейерной линии - подключение защитных заземлений всех двигателей
• Аварийный освещения - объединение нулевых проводов от нескольких светильников
• Промышленный щит с частотными преобразователями - точка подключения нуля и заземления

Практические советы

• Перед монтажом проверьте, чтобы все провода имели наконечники-гильзы - это снижает риск ослабления контакта при вибрации
• При использовании на DIN-рейке убедитесь, что изоляторы плотно защёлкнуты - слабое крепление вызывает нагрев
• Не затягивайте болты слишком сильно - латунь мягче стали, есть риск повреждения резьбы
• При замене старой шины - совпадают ли количество контактов и шаг между ними? Шина ШНИ-6х9-4-У2-С от IEK имеет стандартный интервал, подходящий для большинства моделей
• Обязательно проверяйте соответствие сечения провода и номинала тока - превышение может привести к перегреву
