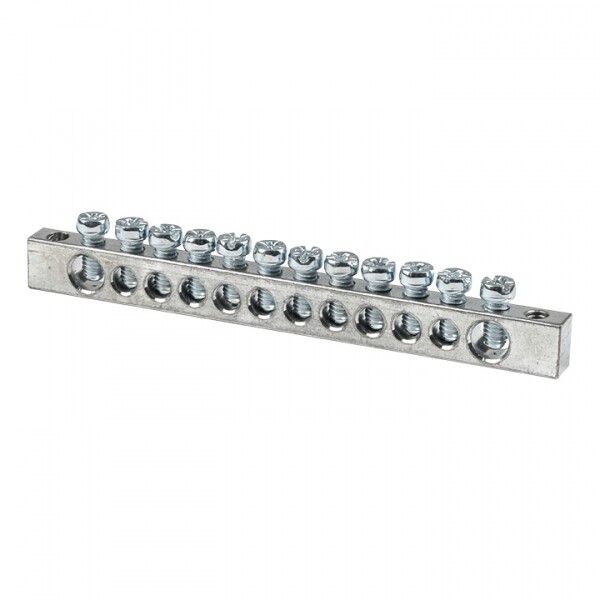

Шина PEN ""ноль-земля"" (6x9мм) 12 отв. цинк креп еж по краям EKF" - sn1-63-12-k

Шина PEN ноль-земля 6x9мм 12 отв. цинк крепеж по краям от EKF (артикул sn1-63-12-k) - это компактный клеммный блок для объединения нулевых и заземляющих проводников в распределительных щитах. Она обеспечивает надёжное соединение до двенадцати проводов сечением до 6 мм2, защищена от коррозии цинковым покрытием и фиксируется по краям.

Назначение и область применения

Эта шина используется для создания единой точки подключения нулевого провода (N) и защитного заземления (PE) в электрических щитах. Применяется в жилых, коммерческих и промышленных объектах - например, в этажных щитах, щитах автоматизации, системах освещения и управления оборудованием. Подходит для установки в соответствии с требованиями ПУЭ и ГОСТ Р 50030.2.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку типичных групповых цепей в квартирах и офисах
• Сечение проводника: до 6 мм2 - совместима с медными и алюминиевыми проводами этого диапазона
• Количество соединений: 12 - каждый контакт предназначен для одного провода
• Материал контактов: латунь с оцинкованным покрытием - повышает долговечность и устойчивость к окислению
• Габариты: 6×9 мм - компактная форма для плотной укладки в щите
• Способ подключения: винтовой - надёжное механическое соединение без пайки
• Способ монтажа: крепление по краям - позволяет закрепить шину на DIN-рейке или стенке щита через отверстия

Совместимость и монтаж

Шина PEN ноль-земля 6x9мм 12 отв. цинк крепеж по краям устанавливается на DIN-рейке с помощью крепёжных отверстий по бокам. Для монтажа используйте саморезы или крепёж, подходящий по диаметру (обычно 4–5 мм). Убедитесь, что провода зачищены на 8–10 мм и затянуты винтом с усилием, соответствующим рекомендациям производителя - перетягивать нельзя, чтобы не повредить латунную вставку. Каждый винт рассчитан на один провод; одновременное подключение нескольких проводов в одном отверстии запрещено.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ПУЭ для разделения и объединения нулевых и заземляющих проводников. Цинковое покрытие предотвращает электрохимическую коррозию в условиях повышенной влажности. Шина не предназначена для работы в средах с агрессивными газами или постоянным воздействием воды - её следует устанавливать внутри закрытых щитов класса защиты IP54 и выше.

Преимущества

• Цинковое покрытие увеличивает срок службы в сравнении с обычной латунью
• Фиксация по краям даёт гибкость в расположении - можно сместить шину вдоль рейки
• Чёткая разметка и равномерное расположение отверстий ускоряет сборку
• Подходит для проектов с требованием “рекомендованного ассортимента” - легко интегрируется в стандартизированные решения EKF PROxima

Ограничения применения

• Не подходит для проводов сечением более 6 мм2 - попытки вставить большие провода приведут к плохому контакту или повреждению винта
• Запрещено использовать для подключения силовых проводов выше 100 А - превышение тока вызывает нагрев и выход из строя
• Не предназначена для открытой установки - требуется защита от внешней среды
• Не заменяет отдельные шины N и PE в системах TN-S - применяется только там, где допускается объединённая шина PEN (TN-C)

Примеры использования

• Этажный распределительный щит многоквартирного дома - объединение всех нулевых и заземляющих проводов квартир
• Щит управления насосной станцией - подключение заземления корпуса и нуля от частотного преобразователя
• Автоматизированная система освещения - сборка нулевых проводов от светильников и датчиков

Практические советы

• Перед монтажом проверьте соответствие сечения провода - лучше использовать провода 1,5–4 мм2, так как они наиболее распространены в бытовых сетях
• При использовании алюминиевых проводов примените специальные переходные кольца - латунь и алюминий образуют гальваническую пару
• После монтажа проверьте все винты отверткой - слабые контакты становятся причиной перегрева
• Для удобства обслуживания оставляйте свободное место между шиной и другими элементами - минимум 10 мм
• Артикул sn1-63-12-k - это часть серии EKF PROxima, поэтому она совместима с другими компонентами этой линейки: автоматами, клеммниками и DIN-рейками того же бренда
