Шина PEN "земля-ноль" 6х9мм 6/2 (6групп/креп по краям) | YNN11-06-100 IEK

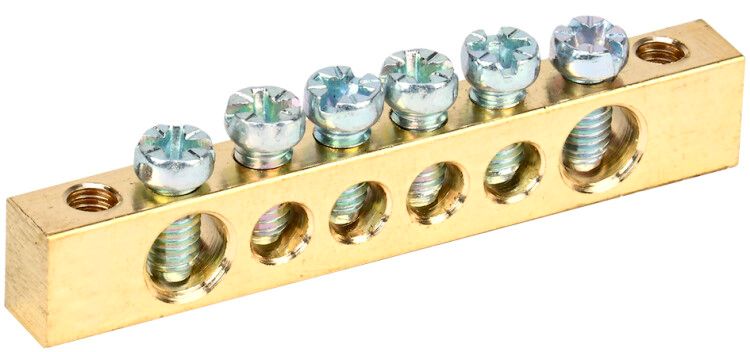

Шина PEN земля-ноль 6х9 мм 6/2 (6 групп, крепление по краям) от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn11-06-100 обеспечивает комбинированное заземление и зануление для шести групп нагрузок, что делает её удобным решением для монтажа в промышленных и жилых объектах.

Назначение и область применения

Шина PEN земля-ноль 6х9 мм 6/2 (6 групп, крепление по краям) используется для объединения нулевого рабочего (N) и нулевого защитного (PE) проводников в одном устройстве. Применяется в силовых распределительных щитах, где требуется одновременное подключение нескольких цепей к общей системе заземления. Подходит для установки в электроустановках напряжением до 380 В переменного тока - например, в щитах управления станками, освещением, конвейерными линиями и бытовой автоматикой.

Технические характеристики

• Толщина: 6 мм - обеспечивает механическую прочность и устойчивость к нагреву при высоких токах
• Количество контактных точек: 6 - позволяет подключить до шести групп проводов
• Номинальный ток: 100 А - рассчитана на длительную работу при нагрузке до 100 ампер
• Материал: латунь - хорошая проводимость, коррозионная стойкость, совместимость с медью
• Напряжение: 380 В - соответствует трёхфазным сетям 220/380 В
• Диапазон сечений проводов: до 16 мм2 - поддерживает подключение медных проводов указанной площади
• Диапазон рабочих температур: от –40 C до +50 C - работает в условиях холодных и жарких помещений
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Цвет: желтый - визуальное отличие от фазных шин, соответствие цветовой маркировке
• Отделка: необработанная - поверхность без покрытия, требует осторожности при сборке

Совместимость и монтаж

Шина PEN земля-ноль 6х9 мм 6/2 (6 групп, крепление по краям) крепится исключительно по краям - через специальные изоляторы, которые позволяют закрепить её либо на DIN-рейку 35 мм, либо прямо на металлическую панель щита. Для монтажа на рейку используются угловые изоляторы, входящие в комплект. Установка на панель возможна с помощью болтов, проходящих через отверстия в основании шины.

Подключение проводов выполняется через винтовые зажимы. Медные многожильные провода сечением до 16 мм2 необходимо предварительно обжать наконечниками-гильзами - это повышает надёжность контакта и снижает риск перегрева. Шина не имеет внутренней изоляции - все части находятся под потенциалом, поэтому после монтажа важно проверить отсутствие замыканий на корпус щита.

Безопасность и стандарты

Шина выполнена из латуни, что соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 к материалам для шинных систем. Номинальный ток 100 А и класс защиты IP20 обеспечивают безопасную работу внутри закрытых распределительных щитов. Отсутствие внешнего покрытия не влияет на безопасность, так как изделие устанавливается в защищённом пространстве. Цветовая маркировка (жёлтый) соответствует нормам для PEN-шин.

Преимущества

• Объединяет N и PE в одной шине - экономит место в щите и упрощает схему подключения
• Удобное крепление по краям - гибкая установка на DIN-рейку или панель
• Высокая теплостойкость благодаря латуни и толщине 6 мм - минимизирует риск перегрева
• Стандартный шаг между контактами - совместим с большинством типовых зажимов и наконечников
• Долгий срок службы - 15 лет при правильной эксплуатации

Ограничения применения

• Не предназначен для открытой установки - требует герметичного щита (защита IP20)
• Не подходит для проводов сечением более 16 мм2 - использование больших проводов вызывает перегрузку зажимов
• Не имеет встроенной изоляции - запрещено касаться руками при наличии напряжения
• Не применяется в цепях постоянного тока - рассчитана только на переменный ток 50 Гц
• Не рекомендуется использовать в агрессивных средах (высокая влажность, химические пары) без дополнительной защиты

Примеры использования

• Щит освещения в многоэтажном доме - объединение нулей от этажных групп
• Распределительный щит насосной станции - подключение защитных и рабочих нулей от трёхфазных двигателей
• Автоматизация производства - шина в щите управления конвейером с несколькими приводами
• Административные здания - центральная PEN-шина для всех квартирных щитков

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковое сечение - не смешивайте 16 мм2 и 6 мм2 в одной шине
• Используйте только обжатые наконечники - голые многожильные провода могут выйти из зажима при вибрации
• При креплении на панель используйте изолирующие прокладки - даже при необработанной поверхности шина должна быть изолирована от корпуса
• Проверяйте момент затяжки винтов - переусиливать нельзя, иначе повредится латунь; недотянуть - будет плохой контакт
• После монтажа проведите термографический контроль - горячие точки указывают на плохой контакт
• Артикул ynn11-06-100 от IEK совместим с другими элементами серии IEK PRO - можно использовать в единой системе
