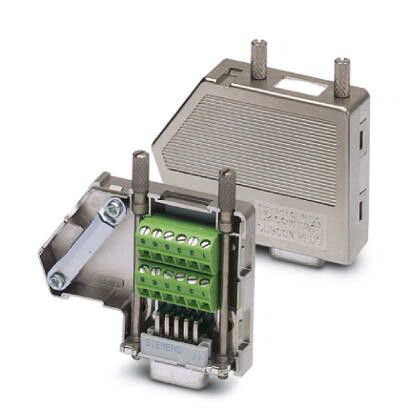

Шинный штекер D-SUB SUBCON-PLUS 9/F | 2744241 Phoenix Contact

Шинный штекер D-SUB SUBCON-PLUS 9/F от Phoenix Contact - это надёжный соединительный элемент для передачи сигналов и питания через шинную систему, предназначенный для быстрого монтажа в распределительных щитах. Артикул 2744241 обеспечивает совместимость с типичными D-SUB разъёмами и применяется там, где важна устойчивость к вибрациям и компактная сборка.

Назначение и область применения

Шинный штекер D-SUB SUBCON-PLUS 9/F используется для подключения устройств к шинной системе без необходимости прямой проводки. Он позволяет легко заменить традиционные кабельные соединения на модульные, что особенно удобно в автоматизированных системах. Применяется в промышленной автоматике: на станках, конвейерах, системах управления и распределительных щитах, где требуется частая перенастройка или обслуживание оборудования.

Технические характеристики

• Тип контакта: шинный штекер (male), 9-pin D-SUB
• Форм-фактор: стандартный D-SUB, 9 контактов
• Монтаж: установка на DIN-рейку 35 мм
• Конструкция: защёлкивающийся корпус для фиксации на шине
• Материал корпуса: термостойкий пластик
• Рабочий ток: до 2 А на контакт (по стандарту D-SUB)
• Рабочее напряжение: до 250 В переменного/постоянного тока

Совместимость и монтаж

Шинный штекер D-SUB SUBCON-PLUS 9/F совместим с любыми стандартными D-SUB гнездами (female) типа 9 pin. Для монтажа достаточно зафиксировать его на DIN-рейке - специальные защёлки обеспечивают прочное крепление без инструментов. Подключаются провода через винтовые зажимы на задней стороне. Убедитесь, что используемые кабели имеют подходящую площадь сечения - рекомендовано 0,2–2,5 мм2. Штекер не предназначен для подключения силовых цепей выше 2 А.

Преимущества

• Ускоряет монтаж и демонтаж - не требует пайки или обжима
• Обеспечивает надёжный контакт даже при вибрациях благодаря жёсткой конструкции
• Защита от случайного отсоединения - есть механическая фиксация на рейке
• Поддерживает стандартизированную коммуникацию между оборудованием
• Интегрируется в существующие системы D-SUB без доработки

Ограничения применения

• Не подходит для высокочастотных сигналов свыше 10 МГц - из-за паразитных емкостей в конструкции
• Не имеет защиты от воды или пыли (IP-класс не указан, не рассчитан на открытые среды)
• Не допускается использование в условиях температур ниже -25 C или выше +85 C
• Не совместим с D-SUB разъёмами других форм-факторов (например, 15-, 25- или 37-контактными)

Примеры использования

• Подключение энкодеров к контроллерам в системах ЧПУ
• Связь между платами управления и датчиками на конвейере
• Замена старых кабельных соединений в щитах автоматизации
• Быстрая замена повреждённых интерфейсов в сервисном обслуживании

Практические советы

• Перед монтажом проверьте соответствие количества контактов - 9-pin D-SUB отличается от более распространённых 15- и 25-контактных версий
• Используйте только кабели с экранированием, если работаете с аналоговыми сигналами или слабыми импульсами
• При многократных подключениях следите за состоянием контактов - они не рассчитаны на десятки тысяч циклов
• Для долговечности не затягивайте винты слишком сильно - это может повредить внутренние контакты
• Артикул 2744241 можно использовать в паре с соответствующими шинными гнёздами того же семейства SUBCON-PLUS - это гарантирует совместимость и надёжность
