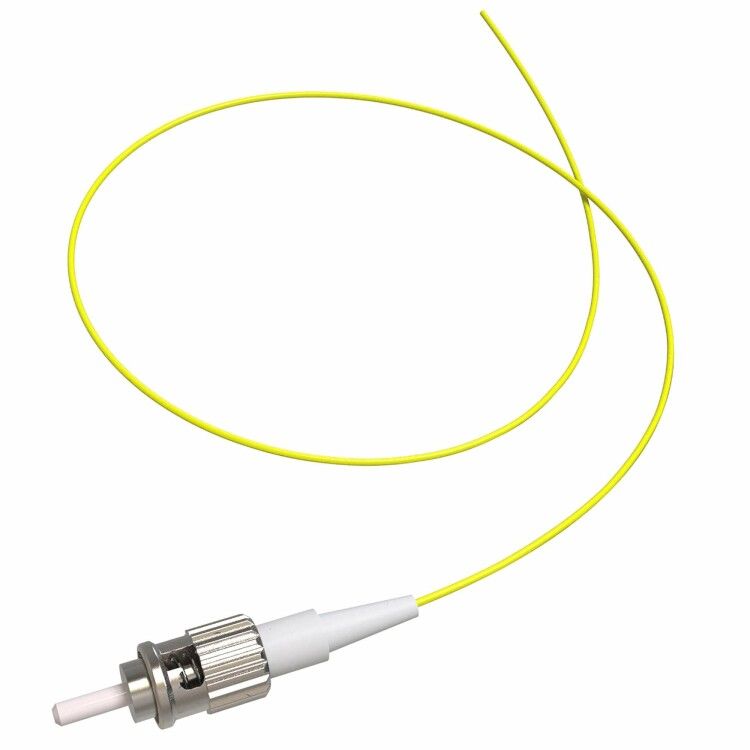

Шнур монтажный ST-UPC 09/125 OS2 полу-плотный буфер 1.5м жел. DKC RNPT9STU15 ДКС

Пигтейл оптический 9/125 (OS2) ST/UPC, 1.5 м от DKC IT - это готовый оптоволоконный переходник с коннектором ST на одном конце и свободным концом волокна на другом. Он предназначен для быстрого соединения с оптическими патч-панелями или сплиттерами в сетях передачи данных. Артикул rnpt9stu15 входит в серию RAM telecom и используется там, где важна надёжность и устойчивость к внешним воздействиям.

Назначение и область применения

Пигтейл оптический 9/125 (OS2) ST/UPC, 1.5 м применяется для подключения оборудования к оптической распределительной сети. Подходит для установки в телекоммуникационных шкафах, на площадках связи, в центрах обработки данных. Часто используется в сетях FTTH, корпоративных LAN и системах видеонаблюдения с высокой пропускной способностью.

Технические характеристики

• Тип волокна: OS2 (одномодовое, 9/125 мкм) - обеспечивает передачу сигнала на расстояния до 20 км и более
• Тип коннектора: ST - круглый поворотный разъём, широко применяемый в старых и новых сетях
• Тип полировки: UPC - повышенная точность полировки, снижает потери отражённого света
• Длина: 1,5 метра - оптимальна для внутренней маршрутизации в шкафах и панелях
• Цвет оболочки: жёлтый - стандартизирован для одномодовых волокон
• Материал оболочки: малодымный безгалогенный компаунд - безопасен при возгорании, не выделяет токсичных газов
• Стандарт волокна: ITU-T G.652.D - совместим с международными требованиями к одномодовым волокнам

Совместимость и монтаж

Пигтейл оптический 9/125 (OS2) ST/UPC, 1.5 м совместим с любыми устройствами и панелями, имеющими порты типа ST. Для монтажа достаточно вставить коннектор ST в соответствующий адаптер на патч-панели. Свободный конец волокна зачищается и терминализуется (например, методом сварки или механического соединения) при подключении к другому участку сети. Учитывайте минимальный радиус изгиба - не менее 30 мм, чтобы не повредить волокно.

Безопасность и стандарты

Изделие соответствует нормам безопасности IEC 60754-1 (низкая токсичность при горении) и IEC 60332-1 (огнестойкость). Оболочка выполнена из безгалогенного материала - это требование для помещений с людьми, таких как офисы, больницы и метро. Соответствие стандарту ITU-T G.652.D гарантирует стабильную работу в современных оптических сетях.

Преимущества

• Готовый к использованию продукт - не требуется самостоятельная терминализация
• Высокая точность полировки UPC - минимизирует возвратные потери, увеличивает качество сигнала
• Устойчивая к повреждениям оболочка - выдерживает частые перегибы и механические нагрузки
• Жёлтый цвет - легко отличить от многомодовых волокон (оранжевые), что исключает ошибки при сборке
• Произведено в рамках серии RAM telecom - проверенная линейка для профессиональных телеком-решений

Ограничения применения

• Не предназначены для наружной прокладки - отсутствует броня и UV-защита
• Не подходят для подключения к коннекторам SC, LC, FC - тип ST физически несовместим
• Работают только в одномодовых сетях; не используются с многомодовыми оборудованием (например, OM3/OM4)
• Длина 1,5 м ограничивает зону прокладки - для длинных трасс нужен другой кабель или удлинители

Примеры использования

• Подключение оптического модема OLT к патч-панели в распределительном шкафу
• Завершение волокна после прокладки в квартире при подключении к GPON-сети
• Соединение с плоским сплиттером в ящике на этаже многоквартирного дома
• Аппаратное подключение в серверной комнате между коммутатором и оптическим трансивером

Практические советы

• Перед установкой всегда проверяйте целостность коннектора ST - грязь или царапины на торце вызывают значительные потери сигнала
• Используйте специальные каппы для защиты коннектора во время хранения и транспортировки
• При монтаже в плотных шкафах не допускайте резких изгибов - соблюдайте радиус изгиба ≥30 мм
• Этот пигтейл - часть набора с несколькими цветами. Жёлтый цвет указывает на одномодовый режим, другие цвета в наборе могут быть для многомодовых волокон - не путайте!
• Для тестирования используйте OTDR или лазерный источник с детектором мощности - проверьте уровень затухания на выходе
