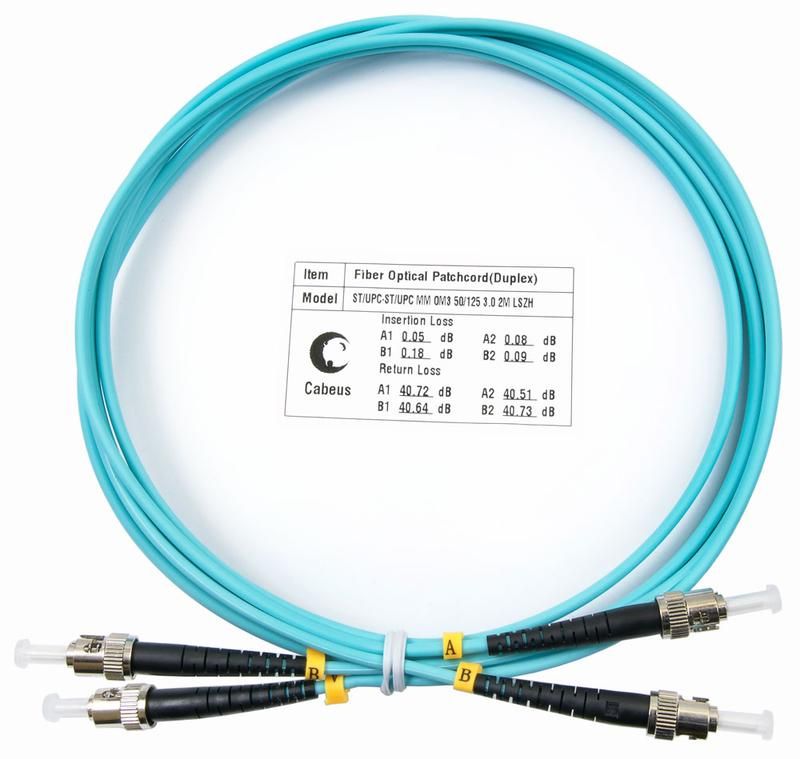

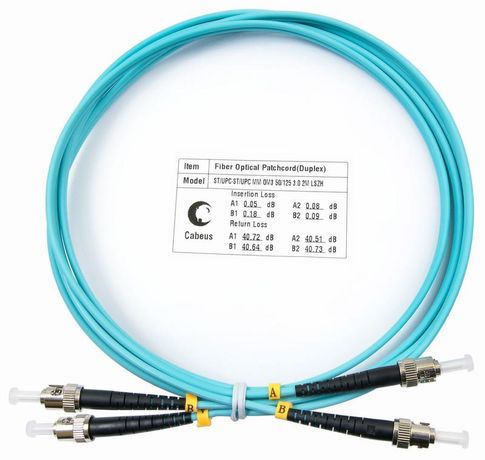

Шнур оптический FOP-50-ST-ST-2m duplex ST-ST 50/125мм OM3 2м LSZH Cabeus 7368c

Шнур оптический duplex ST-ST 50/125 мм OM3 2м LSZH от Cabeus - это двухволоконный патч-корд для передачи высокоскоростных оптических сигналов на коротких участках сети. Подходит для подключения серверов, коммутаторов и других устройств в центрах обработки данных, а также для внутренней маршрутизации в оптических кроссах.

Назначение и область применения

Шнур оптический duplex ST-ST 50/125 мм OM3 2м LSZH используется для временного или постоянного соединения активного сетевого оборудования: коммутаторов, маршрутизаторов, медиаконвертеров, серверов с SFP-портами. Применяется внутри помещений - в телекоммуникационных шкафах, на стойках, в оптических кроссах. Благодаря типу волокна OM3, обеспечивает передачу данных со скоростью до 10 Гбит/с на расстоянии до 300 метров. Подходит для локальных сетей, центров обработки данных и систем видеонаблюдения с высокой пропускной способностью.

Технические характеристики

• Тип волокна: OM3 - многомодовое, оптимизированное для работы на длинах волн 850 нм
• Количество волокон: 2 (duplex) - одно для передачи, другое для приема сигнала
• Диаметр волокна: 50/125 мкм - стандартный размер для многомодовых систем
• Длина кабеля: 2 метра
• Тип разъемов: ST-ST - круглые, с винтовым зажимом, совместимы с большинством старых и средних систем
• Оболочка кабеля: LSZH (Low Smoke Zero Halogen) - безгалогенная, не выделяет токсичных газов при горении
• Цвет оболочки: бирюзовый - соответствует стандарту TIA-598 для OM3
• Маркировка полярности: есть - позволяет легко определить направление передачи сигнала

Совместимость и монтаж

Шнур оптический duplex ST-ST 50/125 мм OM3 2м LSZH совместим с любым оборудованием, имеющим порты типа ST. Коннекторы ST фиксируются поворотом на 90° - требуется осторожная установка, чтобы не перегнуть волокно. Убедитесь, что адаптеры на вашем оборудовании также имеют разъем ST. Не используйте этот патч-корд для подключения к портам SC, LC или FC - они несовместимы. Монтаж выполняйте без резких изгибов радиусом менее 30 мм. После подключения проверьте целостность связи через тестер оптического сигнала.

Безопасность и стандарты

Кабель выполнен по нормам LSZH - безопасен для использования в закрытых помещениях, так как при возгорании не выделяет хлора, брома и других токсичных веществ. Соответствует требованиям IEC 60754-1 и IEC 61034-2. Производится компанией Cabeus в соответствии с ISO 9001. Все экземпляры проходят заводскую проверку на потери на затухание и отражение. Наличие маркировки полярности соответствует рекомендациям TIA-568.

Преимущества

• Высокая надежность соединений за счет металлических корпусов коннекторов ST
• Устойчивость к механическому воздействию благодаря прочному буферному покрытию 3 мм
• Легко различимый цвет - бирюзовая оболочка сразу указывает на тип волокна OM3
• LSZH-оболочка снижает риск распространения пламени и дымообразования
• Индивидуальная упаковка каждого патч-корда предотвращает загрязнение и повреждение коннекторов

Ограничения применения

• Не предназначен для внешней прокладки - отсутствует защита от UV-излучения и влаги
• Не работает на расстояниях более 300 м - ограничение технологии OM3
• Не совместим с одномодовым оборудованием (SMF) - отличается по диаметру ядра
• Разъемы ST требуют больше места для поворота, чем LC или SC - не подходят для плотно заполненных стоек
• Не рассчитан на частую переподключаемость - более 500 циклов может снизить качество контакта

Примеры использования

• Подключение сервера с SFP-модулем к коммутатору в rack-стоечной системе
• Соединение оптического кросса с модулем WDM в телекоммуникационном шкафу
• Временное подключение тестового оборудования к сети во время диагностики
• Замена старого медного кабеля на оптический в локальной сети предприятия

Практические советы

• Перед подключением всегда снимите защитные колпачки с коннекторов - грязь на торцах вызывает потери сигнала
• Не касайтесь рабочих поверхностей коннекторов руками - масла кожи нарушают прозрачность волокна
• Проверяйте полярность: если сигнал не проходит, возможно, поменяны местами TX/RX - бирюзовый цвет и маркировка помогают это определить
• При прокладке в трассах с другими кабелями соблюдайте минимальный радиус изгиба - минимум 30 мм
• Для длинных линий (>100 м) используйте патч-корды с меньшей длиной и переходники - это снижает суммарные потери
