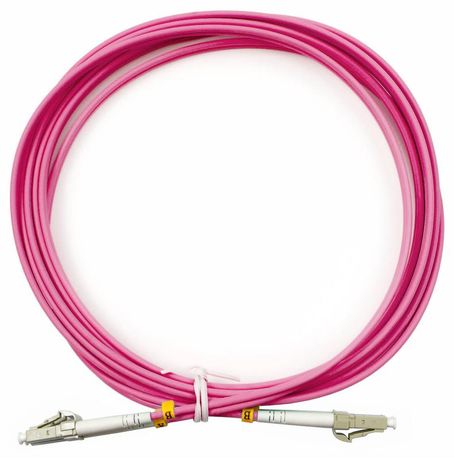

Шнур оптический FOP-50-OM4-LC-LC-3m duplex LC-LC50/125мм OM4 3м LSZH Cabeus 9103c

Шнур оптический duplex LC-LC 50/125 мм OM4 3м LSZH от Cabeus - это готовый патч-корд для передачи высокоскоростных оптических сигналов на коротких участках сети. Подходит для подключения серверов, коммутаторов и другого активного оборудования в центрах обработки данных и телекоммуникационных шкафах.

Назначение и область применения

Шнур оптический duplex LC-LC 50/125 мм OM4 3м LSZH используется для временного или постоянного соединения оптического оборудования: коммутаторов, маршрутизаторов, трансиверов, медиаконвертеров. Применяется внутри помещений - в серверных, распределительных щитах, на патч-панелях. Благодаря двухволоконному (duplex) исполнению обеспечивает одновременную передачу данных в обоих направлениях. Подходит для сетей Ethernet 1G/10G/40G/100G, Fibre Channel, InfiniBand.

Технические характеристики

• Тип волокна: OM4 - многомодовое волокно с диаметром ядра 50 мкм, рассчитанное на работу на длинах волн 850 нм и 1300 нм.
• Количество волокон: 2 (duplex) - одно для передачи, второе для приёма сигнала.
• Длина: 3 метра - оптимальная для внутренних соединений в шкафах и на патч-панелях.
• Разъёмы: LC-LC - малогабаритные, защёлкивающиеся коннекторы, совместимые с большинством современных портов.
• Оболочка: LSZH (Low Smoke Zero Halogen) - безгалогенная, не выделяет токсичных газов при нагреве или горении, безопасна для закрытых помещений.
• Цвет оболочки: голубой - стандартизированный цвет для многомодовых волокон OM4, позволяет легко отличать от одномодовых (жёлтых) и других типов.
• Маркировка полярности: есть - указывает правильную ориентацию передачи сигнала (Tx/Rx), исключает ошибки при подключении.

Совместимость и монтаж

Шнур оптический duplex LC-LC 50/125 мм OM4 3м LSZH совместим со всеми устройствами, имеющими LC-порт. Коннекторы LC имеют фиксацию защёлкой - достаточно вставить до характерного щелчка. Монтаж не требует специальных инструментов. Убедитесь, что порты оборудования тоже оснащены LC-коннекторами. Не используйте адаптеры типа SC-to-LC без необходимости - они увеличивают потери сигнала. Обращайте внимание на радиус изгиба: минимальный - не менее 10 диаметров кабеля (≈30 мм), чтобы не повредить волокна.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для установки в помещениях с повышенными требованиями к пожарной безопасности: оболочка LSZH не распространяет пламя и не выделяет едких газов при перегреве. Произведено в соответствии с международными стандартами IEC 60794 и TIA-568. Все экземпляры проходят тестирование на затухание и целостность связи на заводе Cabeus.

Преимущества

• Высокая пропускная способность: OM4 поддерживает скорость до 100 Гбит/с на расстоянии до 150 м.
• Устойчивость к помехам: оптика не реагирует на ЭМИ, идеальна рядом с силовым оборудованием.
• Лёгкая и компактная конструкция: LC-коннекторы экономят место на панелях.
• Защита от случайного отключения: защёлки на коннекторах предотвращают выпадение при вибрации.
• Чёткая маркировка полярности снижает риск ошибок при сборке и обслуживании.

Ограничения применения

• Не предназначен для наружной прокладки - оболочка LSZH не защищена от УФ-излучения и механических воздействий окружающей среды.
• Не использовать в условиях постоянного изгиба, давления или перетирания - волокно хрупко и может сломаться.
• Не допускается использование с одномодовыми системами (SMF) - несовместимость по диаметру ядра вызовет значительные потери сигнала.
• Максимальная рабочая температура - +60C; при более высоких значениях возможны изменения характеристик.

Примеры использования

• Подключение сервера к верхнему коммутатору в стойке.
• Соединение трансивера SFP+ с патч-панелью в центре обработки данных.
• Временное подключение тестового оборудования к сети.
• Замена повреждённого кабеля в телекоммуникационном шкафу.

Практические советы

• Перед подключением всегда проверяйте цвет оболочки - голубой = OM4, жёлтый = SMF. Неправильный выбор приведёт к отказу связи.
• Не трогайте оптические торцы коннекторов руками - масла и пыль нарушают передачу сигнала. Используйте крышки и чистящие средства.
• При прокладке не перегибайте кабель острым углом - следите за радиусом изгиба.
• При замене старого патч-корда сверьте длину: слишком длинный кабель создаёт лишнюю нагрузку на панель, слишком короткий - напряжение в монтаже.
• Артикулы fop-50-om4-lc-lc-3m и 9103c - это один и тот же продукт. Храните эти номера для заказа запасных единиц.
