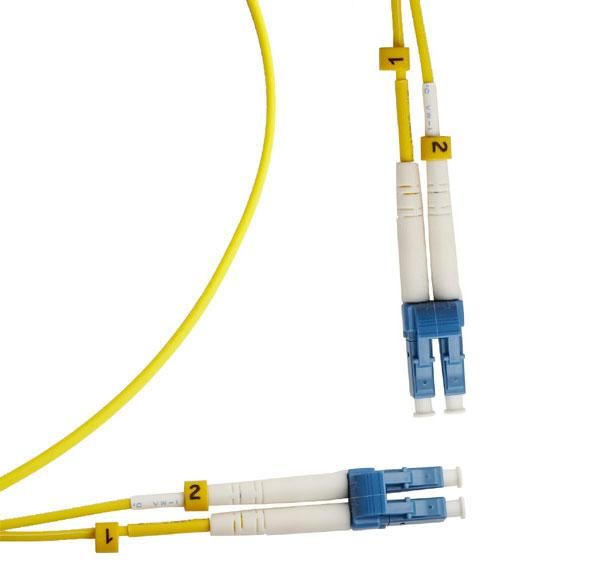

Шнур оптический FOP(d)-9-LC-LC-7m duplex LC-LC 9/125 sm 7м LSZH Cabeus 8338c

Шнур оптический duplex LC-LC 9/125 sm 7м LSZH от Cabeus - это двухволоконный патч-корд для высокоскоростной передачи данных на расстояния до нескольких километров. Подходит для подключения серверов, коммутаторов и другого оптического оборудования в центрах обработки данных и телекоммуникационных шкафах.

Назначение и область применения

Шнур оптический duplex LC-LC 9/125 sm 7м LSZH используется для создания точечных соединений между активным оборудованием: коммутаторами, маршрутизаторами, трансиверами, оптическими модулями SFP/SFP+. Применяется в распределительных пунктах - оптических кроссах, patch panels, шкафах связи. Благодаря использованию одноволоконного режима (SMF) и стандарта OS2, подходит для сетей с длинными участками - например, в зданиях, campuses, городской инфраструктуре.

Технические характеристики

• Тип волокна: OS2 - одномодовое, оптимизировано для работы на длинах волн 1310 и 1550 нм, поддерживает передачу на расстояние до 20 км и более.
• Коннекторы: LC-LC - два одинаковых малогабаритных коннектора типа LC с фиксацией защелкой, совместимы с большинством современных портов.
• Количество волокон: 2 (duplex) - одно для передачи, второе для приема сигнала.
• Длина: 7 метров - оптимальная длина для внутренней коммутации в шкафах и на стойках.
• Тип кабеля: сдвоенный - два волокна в единой оболочке, снижает риск переплетения и упрощает прокладку.
• Оболочка: LSZH (Low Smoke Zero Halogen) - безгалогенная, не выделяет токсичных газов при нагреве или горении, безопасна для закрытых помещений.
• Цвет: желтый - стандартный цвет для одномодовых волокон, позволяет легко отличить от многомодовых (оранжевых).
• Диаметр буферного покрытия: 3 мм - прочная защита волокон, удобна для монтажа и тестирования.

Совместимость и монтаж

Шнур оптический duplex LC-LC 9/125 sm 7м LSZH совместим с любым оборудованием, имеющим порты LC. Коннекторы LC имеют небольшую форму-замок, что делает их идеальными для плотной установки в панели. Монтаж требует осторожности: не изгибайте кабель радиусом менее 10 см, не допускайте перегибов и давления на коннекторы. Для проверки целостности используйте оптический тестер - сигнал должен проходить без потерь выше 0,4 дБ на каждый переход.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60794-1-2 для оптических кабелей и EN 50266 для огнестойкости. Оболочка LSZH обеспечивает соответствие нормам безопасности для помещений с людьми - офисов, медицинских учреждений, метро, жилых комплексов. Отсутствие галогенов предотвращает образование едких паров при возгорании.

Преимущества

• Высокая надежность передачи данных благодаря классу OS2 и качественной сборке коннекторов.
• Маркировка полярности - позволяет точно определять направление передачи сигнала, исключая ошибки при подключении.
• LSZH-оболочка повышает безопасность в замкнутых пространствах.
• Индивидуальная упаковка каждого патч-корда - гарантирует чистоту коннекторов и сохраняет маркировку при хранении.
• Стандартные LC-коннекторы обеспечивают широкую совместимость с оборудованием Cabeus и других производителей.

Ограничения применения

Не предназначен для использования вне помещений - отсутствует защита от УФ-излучения и механических нагрузок на открытом воздухе. Не рекомендуется применять в средах с постоянными вибрациями или частыми перемещениями - возможен износ коннекторов. Не подходит для многомодовых систем (например, OM3/OM4); использование с такими устройствами вызывает значительные потери сигнала.

Примеры использования

• Подключение сервера к верхнему коммутатору в стойке 19”.
• Соединение оптического кросса с трансивером в телекоммуникационном шкафу.
• Разводка внутри ЦОД между панелями MPO-LC и LC-LC.
• Запасной кабель для быстрой замены в случае отказа.

Практические советы

• Перед подключением всегда проверяйте коннекторы на наличие пыли - используйте специальный инспектор или чистящий картридж.
• Учитывайте посадочные места: LC-коннекторы занимают меньше места, чем SC, но требуют точного выравнивания при вставке.
• При прокладке в трассах с другими кабелями соблюдайте интервал минимум 10 см от силовых проводов - чтобы избежать помех.
• Храните запасные патч-корды в оригинальной упаковке - это продлевает срок службы коннекторов.
• Шнур оптический duplex LC-LC 9/125 sm 7м LSZH от Cabeus (артикулы 8338c / fop(d)-9-lc-lc-7m) - выбирайте этот вариант, если нужна надежность, безопасность и совместимость с современным оборудованием.
