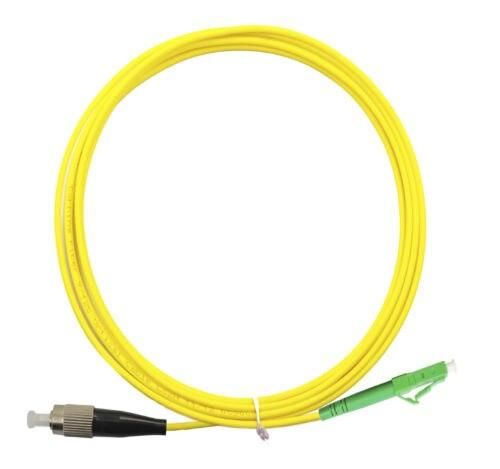

Шнур оптический FOP(s)-9-LC/APC-FC/UPC-1m simplex LC/APC-FC/UPC 9/125 sm 1м LSZH Cabeus 8011c

Шнур оптический simplex LC/APC-FC/UPC 9/125 sm 1м LSZH от Cabeus - одноволоконный патч-корд с разъёмами LC/APC и FC/UPC, предназначенный для надёжного соединения оптического оборудования в телекоммуникационных сетях. Кабель выполнен из материала LSZH, что делает его безопасным для использования в закрытых помещениях.

Назначение и область применения

Шнур оптический simplex LC/APC-FC/UPC 9/125 sm 1м LSZH используется для подключения активного оборудования - оптических терминалов,OLT, ONT, коммутаторов, модулей передачи данных. Применяется в распределительных шкафах, оптических кроссах, центральных пунктах связи и на участках с высокой плотностью волокон. Подходит для сетей FTTH, FTTB, корпоративных и операторских систем передачи данных.

Технические характеристики

• Тип волокна: OS2 (single mode, 9/125 мкм) - для длинных дистанций и высоких скоростей передачи
• Количество волокон: 1 (simplex) - один канал передачи сигнала
• Разъёмы: LC/APC (слева) и FC/UPC (справа) - разные типы полировки для минимизации потерь
• Длина: 1 метр
• Цвет кабеля: жёлтый - стандартная маркировка single-mode волокна
• Оболочка: LSZH (Low Smoke Zero Halogen) - при горении не выделяет токсичных газов и мало дыма
• Буферное покрытие волокна: 3 мм - защищает волокно от механических повреждений
• Полировка APC - угловая (8°), снижает отражения; UPC - плоская, с минимальной потерей отражённого света

Совместимость и монтаж

Шнур оптический simplex LC/APC-FC/UPC 9/125 sm 1м LSZH совместим с любым оборудованием, поддерживающим стандартные разъёмы LC и FC. Установка требует аккуратного обращения: не перегибайте кабель радиусом менее 30 мм. Коннекторы LC и FC имеют фиксирующие механизмы - убедитесь, что они полностью защёлкнуты при подключении. Монтаж допускается в шкафах, на стенах, в каналах - без напряжения на кабеле. Не используйте силу при вставке - это может повредить волокно внутри коннектора.

Безопасность и стандарты

Материал оболочки LSZH соответствует требованиям безопасности для помещений с людьми - при возгорании не выделяет хлора, брома и других галогенов. Несмотря на указание “соответствие стандартам: Безгалогенный”, изделие не содержит явных сертификатов типа EN 60332 или IEC 60754, однако выполнено в рамках общепринятых практик производства Cabeus. Для ответственных объектов рекомендуется проверять наличие сертификатов у поставщика.

Преимущества

• Комбинированные разъёмы LC/APC + FC/UPC позволяют легко адаптировать соединение между разными типами портов
• Угловая полировка APC снижает уровень отражённого сигнала до –65 дБ - идеально для аналоговых и RF-систем
• LSZH-оболочка безопасна для установки в офисах, метро, больницах и других замкнутых пространствах
• Чёткая маркировка полярности позволяет быстро определить направление прохождения света - ускоряет диагностику и обслуживание
• Индивидуальная упаковка предохраняет коннекторы от загрязнения и повреждения до момента монтажа

Ограничения применения

• Не предназначен для внешней прокладки - отсутствует броня и UV-защита
• Не рассчитан на частые перегибы, растяжение или давление - возможна потеря сигнала
• Не подходит для многоволоконных систем - только одно волокно (simplex); для двойной передачи нужен duplex-шнур
• FC/UPC разъём требует точного затягивания - недостаточное усилие вызывает повышенную потерю сигнала

Примеры использования

• Подключение OLT в GPON-сети к оптическому кроссу через FC-порт
• Соединение SFP+ модуля с LC-портом с устройством, имеющим FC-выход
• Переход от оборудования с LC-коннекторами к старым системам с FC-разъёмами
• Лабораторные тесты и настройка оптических приборов с различными интерфейсами

Практические советы

• Перед подключением всегда проверяйте чистоту коннекторов - грязь на APC-полировке особенно критична
• Избегайте скручивания кабеля - это может деформировать волокно и увеличить потери
• При использовании в шкафах с ограниченным пространством учтите, что FC-разъём крупнее LC - требуется больше места для затяжки
• Для долгосрочных решений лучше использовать однотипные разъёмы - смешанные коннекторы усложняют обслуживание
• Артикулы fop(s)-9-lc/apc-fc/upc-1m и 8011c - это один и тот же продукт; сверяйтесь с обоими номерами при заказе
