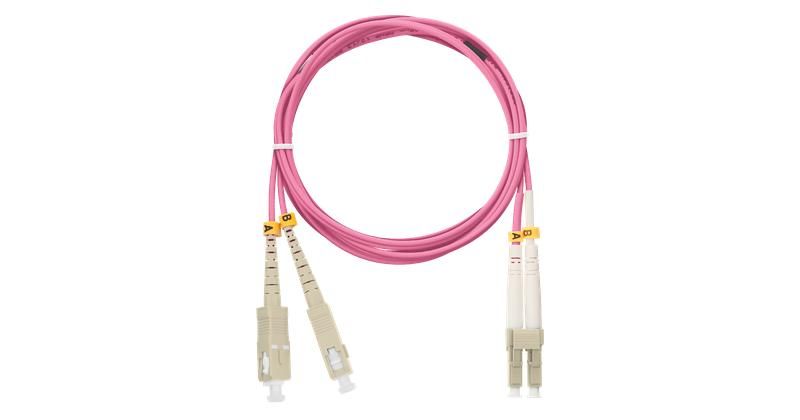

Шнур волоконно-оптический переходной многомод. 50/125мкм стандарта ОM4 SC/UPC-LC/UPC двойн. LSZH нг(A)-HFLTx 2мм маджента 2м NIKOMAX NMF-PC2M4C2-SCU-LCU-002

Шнур волоконно-оптический переходной многомод. 50/125 мкм стандарта OM4 SC/UPC-LC/UPC двойной LSZH нг(A)-HFLTx 2 мм маджента 2м от бренда NIKOMAX (артикул nmf-pc2m4c2-scu-lcu-002) предназначен для соединения оборудования с разными типами оптических портов - например, между коммутатором с LC-портом и сервером с SC-портами. Кабель выполнен на основе многомодового волокна OM4, что обеспечивает высокую пропускную способность на коротких расстояниях.

Назначение и область применения

Этот переходной шнур используется для подключения устройств в оптических сетях, где требуется преобразование типа разъёма: SC на одну сторону, LC - на другую. Подходит для работы в центрах обработки данных, телекоммуникационных шкафах, системах передачи данных на скоростях до 10/40/100 Гбит/с. Применяется там, где оборудование имеет разные интерфейсы, а использовать адаптеры неудобно или невозможно.

Технические характеристики

• Тип волокна: многомодовое, 50/125 мкм, стандарт OM4
• Длина: 2 метра
• Коннекторы: SC/UPC (слева) - LC/UPC (справа)
• Оболочка: LSZH нг(A)-HFLTx, цвет - маджента
• Диаметр кабеля: 2 мм
• Тип: двойной (две жилы, каждая с собственным коннектором)
• Полярность: помечена, позволяет определять направление передачи сигнала

Совместимость и монтаж

Шнур совместим с любым оборудованием, оснащённым портами SC или LC. Коннекторы SC/UPC и LC/UPC обеспечивают плотное и надёжное соединение без потерь. Монтаж не требует специальных инструментов - достаточно вставить коннекторы в соответствующие гнёзда до щелчка. Учитывайте, что диаметр кабеля 2 мм требует аккуратного прокладывания в узких каналах и кабельных лотках. Не перегибайте кабель радиусом менее 10 мм - это может повредить волокно.

Преимущества

• Стандарт OM4 обеспечивает высокую пропускную способность (до 100 Гбит/с на 150 м)
• LSZH-оболочка не выделяет токсичных газов при горении - безопасна для закрытых помещений
• Магнитная маркировка (маджента) упрощает визуальное отличие от других кабелей
• Двойная конструкция с указанием полярности исключает ошибки при подключении
• SC и LC - наиболее распространённые типы коннекторов, что делает шнур универсальным

Ограничения применения

• Не подходит для длинных трасс - OM4 рассчитан на расстояния до 150–550 м в зависимости от скорости; для более чем 500 м используйте одномодовые решения
• Работает только с оптическими портами, совместимыми с SC и LC - не заменяет медный кабель
• Не предназначен для внешней прокладки - оболочка не защищена от UV-излучения и механических нагрузок на открытом воздухе
• Не следует применять в средах с постоянными вибрациями без фиксации кабеля

Примеры использования

• Подключение сервера с SC-портом к коммутатору с LC-портами в центре обработки данных
• Интеграция оптического модуля SFP+ в патч-панель с SC-разъёмами
• Переход между старым оборудованием (SC) и современными устройствами (LC) в телеком-шкафу
• Локальные связи внутри rack’а, где нужен компактный и чётко маркированный кабель

Практические советы

• Проверьте полярность перед подключением - маджентовый цвет и маркировка на корпусе помогают определить вход и выход сигнала
• Не затягивайте коннекторы слишком сильно - это может повредить внутреннюю оптическую плоскость
• Используйте защитные колпачки, когда шнур не подключен - предотвращает загрязнение оптических поверхностей
• Убедитесь, что посадочные места на оборудовании поддерживают именно UPC-полировку - она снижает отражения и увеличивает качество сигнала
• Для сложных маршрутов прокладки выбирайте шнуры с запасом длины - 2 м часто мало в плотных шкафах
