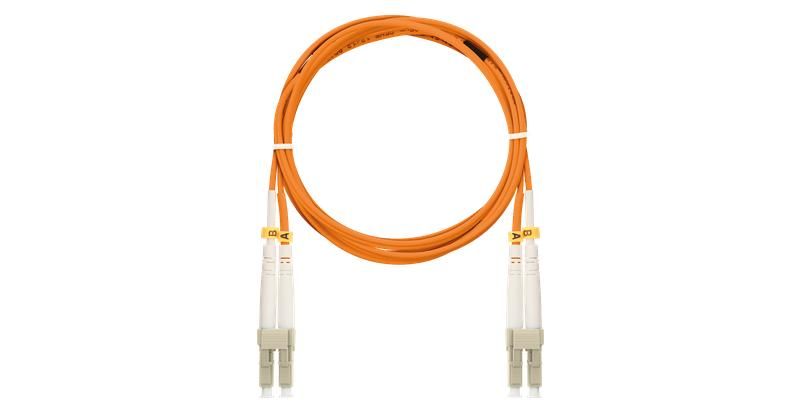

Шнур волоконно-оптический OM2 LC/UPC-LC/UPC 50/125мкм 2м NIKOMAX NMF-PC2M2C2-LCU-LCU-002

Шнур волоконно-оптический соединительный многомодовый 50/125 мкм стандарта ОМ2 LC/UPC-LC/UPC двойной LSZH нг(A)-HFLTx 2 мм оранжевый 2 м от бренда NIKOMAX (арт. nmf-pc2m2c2-lcu-lcu-002) предназначен для передачи данных на коротких расстояниях внутри локальных сетей, обеспечивая устойчивое соединение между активным оборудованием и оптическими кабельными трассами.

Назначение и область применения

Этот оптический шнур используется для соединения устройств в оптоволоконных сетях: коммутаторов, серверов, маршрутизаторов, медиаконвертеров и тестового оборудования. Подходит для внутренней прокладки в помещениях - в серверных, телекоммуникационных шкафах, офисных центрах. Благодаря двойной конструкции и маркировке полярности, шнур позволяет точно соблюдать направление передачи сигнала, что важно в системах с требованием к точной ориентации канала.

Технические характеристики

• Тип волокна: многомодовое, стандарт ОМ2, размер ядра 50/125 мкм
• Длина: 2 метра
• Коннекторы: LC/UPC - два одинаковых разъёма с улучшенной полировкой (UPC снижает потери отражённого света)
• Оболочка: LSZH (Low Smoke Zero Halogen) - малодымная, безгалогенная, безопасна при возгорании
• Защита: нг(A) - не распространяет горение, HFLTx - повышенная механическая прочность
• Цвет оболочки: оранжевый - указывает на тип волокна (многомодовое)
• Диаметр кабеля: 2 мм
• Тип: двойной (два волокна в одной оболочке, каждый с отдельным коннектором)

Совместимость и монтаж

Шнур совместим с любым оборудованием, имеющим порты LC/UPC - большинство современных оптических модулей SFP/SFP+, коммутаторов и медиаконвертеров. Монтаж прост: достаточно вставить коннекторы в соответствующие гнёзда до щелчка. Учитывайте, что LC-коннекторы компактны - они подходят для плотной установки в патч-панелях. Для правильной работы проверьте соответствие полярности: в двойном шнуре цветовая маркировка или метки на корпусе показывают, какой коннектор является “передатчиком”, а какой - “приёмником”.

Безопасность и стандарты

Оболочка выполнена по нормам LSZH и имеет класс нг(A) - значит, при нагреве она не выделяет токсичных газов и не поддерживает горение. Это делает шнур допустимым для использования в закрытых помещениях с людьми, включая жилые здания, больницы и административные объекты. Соответствует требованиям к пожаробезопасности для внутренних оптических сетей.

Преимущества

• Высокая надёжность соединений за счёт UPC-полировки - минимальные потери сигнала и отражения
• Уменьшенный диаметр (2 мм) позволяет легко укладывать шнур в ограниченном пространстве
• LSZH-оболочка повышает безопасность при аварийных ситуациях
• Двойная конструкция обеспечивает полноценную двухканальную связь (TX/RX) в одном кабеле
• Ярко-оранжевый цвет облегчает визуальное различение от одномодовых кабелей (жёлтых)

Ограничения применения

Не применяйте шнур для длинных линий связи - стандарт ОМ2 рассчитан на максимальную дальность до 550 м при скорости 1 Гбит/с, и менее при более высоких скоростях. Также он не подходит для внешней прокладки: оболочка не защищена от UV-излучения, влаги и механических нагрузок на открытом воздухе. Не используйте для подключения к одноволоконным (single-mode) интерфейсам - несовместимость по типу волокна вызовет значительные потери сигнала.

Примеры использования

• Подключение сервера к коммутатору в серверной комнате
• Соединение медиаконвертера с патч-панелью в телекоммуникационном шкафу
• Передача данных между контроллерами на производственной линии
• Использование в качестве временного тестового шнура при диагностике сети

Практические советы

• При подключении всегда проверяйте полярность - особенно важна при использовании двойных шнуров в системах с обязательным соблюдением TX-RX пары
• Не изгибайте шнур радиусом меньше 10 мм - это может повредить волокно и увеличить потери сигнала
• Чистите коннекторы перед подключением специальной салфеткой или очистителем для оптики - грязь и пыль - основная причина отказов
• Храните шнур в оригинальной упаковке или намотанным на катушку - перегибы и сплетения снижают срок службы
• Для систем с высокой плотностью кабелей выбирайте именно этот вариант - 2 мм диаметр даёт больше места для других проводов в канале
