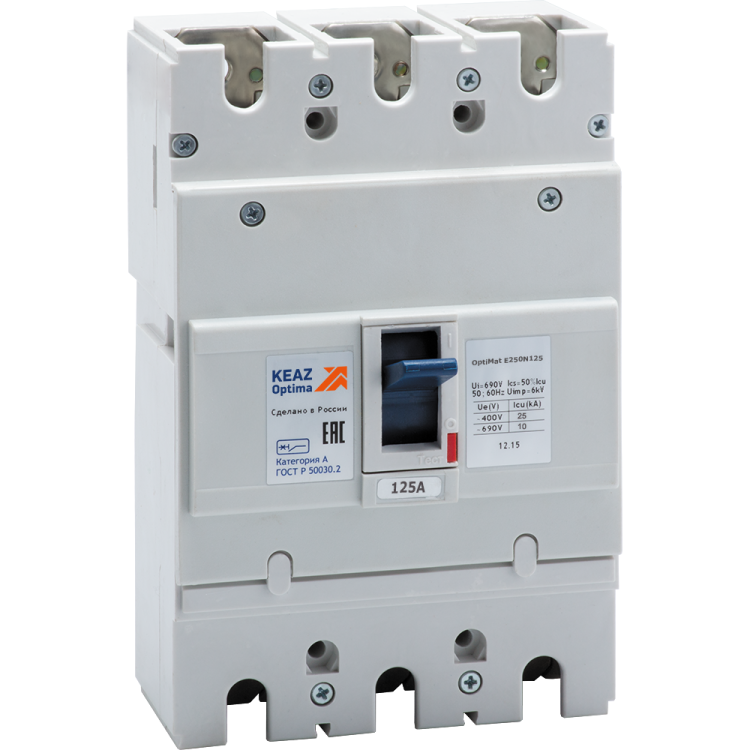

Выключатель автоматический OptiMat E250N125-УХЛ3 3п 125А 25кА КЭАЗ 230652

Автоматический выключатель OptiMat E250N125 УХЛ3 от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор сочетает высокую отключающую способность (25 кА), надежную двухступенчатую защиту и универсальность монтажа - он подходит как для промышленных щитов, так и для объектов инфраструктуры. Артикул 230652 соответствует сериям OptiMat E250 и используется там, где требуется устойчивость к экстремальным условиям.

Назначение и область применения

OptiMat E250N125 УХЛ3 - трёхполюсный автоматический выключатель в литом корпусе, предназначенный для защиты сетей переменного тока с номинальным напряжением до 690 В и частотой 50/60 Гц. Он обеспечивает защиту от сверхтоков: как длительных перегрузок, так и внезапных коротких замыканий. Применяется в распределительных щитах промышленных предприятий, энергообъектов, систем конвейеров, насосных станций и других местах с высокими требованиями к надёжности. Подходит для установки в условиях холодного климата благодаря исполнению УХЛ3.

Технические характеристики

• Номинальный ток: 125 А
• Номинальная отключающая способность: 25 кА
• Номинальное напряжение: 690 В AC
• Количество полюсов: 3
• Тип расцепителя: электромагнитный + тепловой
• Уставка срабатывания магнитного расцепителя: 1250 А (10×I_n)
• Диапазон регулировки срабатывания при КЗ: 25 А (фиксированная, не регулируемая)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C
• Частота: 50/60 Гц
• Максимальное сечение кабеля: 120 мм2
• Тип подключения: винтовое
• Тип привода: ручной рычажковый
• Способ монтажа: на монтажную плату (требуется адаптер для DIN-рейки)
• Крепление: винтовое
• Количество вспомогательных контактов: 0
• Наличие дугогасительной камеры: 3 (по числу полюсов)
• Соответствие нормативам: ГОСТ P 50030.2-2010, ТУ3422-055-05758109-2012

Совместимость и монтаж

OptiMat E250N125 УХЛ3 имеет стационарное исполнение и рассчитан на установку на монтажную плиту. Для монтажа на DIN-рейку необходимо использовать специальный адаптер - сам прибор не фиксируется на рейке напрямую. Подключение проводов осуществляется через винтовые зажимы, допускающие сечения до 120 мм2. Питание можно подвести с любой боковой стороны - это упрощает компоновку шкафов. Выключатель совместим с другими устройствами серии OptiMat E благодаря одинаковой глубине установки, что позволяет собирать унифицированные щиты без лишних переходников.

Безопасность и стандарты

OptiMat E250N125 УХЛ3 соответствует российским стандартам ГОСТ P 50030.2-2010 и техническим условиям ТУ3422-055-05758109-2012. Конструкция предусматривает механическую блокировку, предотвращающую случайное включение при обслуживании. Наличие дугогасительных камер в каждом полюсе снижает риск возгорания при отключении больших токов. Степень защиты IP20 исключает доступ к токоведущим частям, но не защищает от внешней среды - поэтому установка возможна только внутри закрытых щитов.

Преимущества

• Высокая отключающая способность (25 кА) - подходит для мощных потребителей и сложных сетей
• Фиксированная уставка магнитного расцепителя (1250 А) обеспечивает быстрое отключение при КЗ без необходимости настройки
• Широкий диапазон рабочих температур (-60…+40 C) - надёжная работа в суровых климатических условиях
• Универсальное подключение питания с любой стороны - гибкая компоновка в щитах
• Совместимость с другими изделиями серии OptiMat E - упрощает проектирование и сборку щитов
• Изготовлен в литом корпусе - прочность, герметичность и долговечность

Ограничения применения

• Не предназначен для установки на DIN-рейку без адаптера - требует дополнительного крепёжа
• IP20 - нельзя использовать во влажных, запылённых или открытых помещениях
• Отсутствие вспомогательных контактов - невозможно подключить сигнализацию или удалённое управление
• Нет возможности регулировки порога срабатывания магнитного расцепителя - уставка фиксирована на 10×I_n
• Не рекомендован для постоянной работы при токах выше 125 А - возможен износ механизмов

Примеры использования

• Главный входной автомат в промышленном распределительном щите с нагрузкой до 125 А
• Защита крупного оборудования: компрессоров, печей, насосных станций
• Щиты на объектах ЖКХ, логистических терминалов, производственных цехов в регионах с зимними температурами ниже -40 C
• Системы автономного электроснабжения с высокой вероятностью КЗ

Практические советы

• При выборе OptiMat E250N125 УХЛ3 проверьте, что ваша сеть не превышает 125 А - превышение снизит срок службы устройства
• Для монтажа на DIN-рейку обязательно используйте официальный адаптер от КЭАЗ - не применяйте сторонние решения
• При подключении кабелей сечением более 70 мм2 используйте наконечники - это повысит контакт и снизит нагрев
• Убедитесь, что щит имеет достаточную степень защиты (не менее IP54), поскольку сам выключатель IP20
• При работе в условиях низких температур перед первым включением дайте устройству прогреться до комнатной температуры
• Проверяйте соответствие артикула 230652 и серии OptiMat E250 при заказе - другие модели имеют другую отключающую способность
