Выключатель автоматический ВА53-41-340010-400А-690AC-УХЛ3 | 233159 КЭАЗ

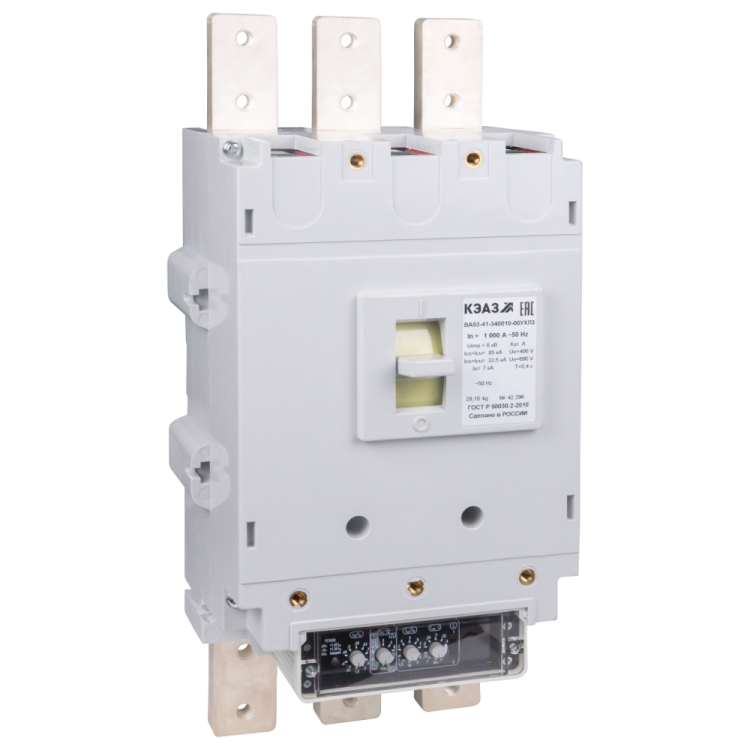

Автоматический выключатель ВА53-41-340010-400А-690AC-УХЛ3 от КЭАЗ - трёхполюсный силовой аппарат в литом корпусе, рассчитанный на работу в сетях переменного тока 690 В и токе до 400 А. Он обеспечивает надёжную защиту оборудования от перегрузок и коротких замыканий, подходит для промышленных объектов с высокими требованиями к надёжности и устойчивости к экстремальным температурам.

Назначение и область применения

Выключатель ВА53-41-340010-400А-690AC-УХЛ3 предназначен для редких оперативных включений и отключений электрических цепей - не более шести раз в час. Его основная задача - защита оборудования от перегрузок и коротких замыканий. Также он допускает нечастые прямые пуски асинхронных двигателей. Применяется в промышленных системах: распределительных щитах, станках, конвейерах, насосных станциях, энергоёмком оборудовании с высокой мощностью.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (AC)
• Номинальный ток: 400 А
• Количество полюсов: 3
• Номинальная отключающая способность: 135 кА - способен безопасно отключить даже самые серьёзные аварийные токи короткого замыкания
• Диапазон настройки защиты от перегрузки: 120–400 А - позволяет точно адаптировать порог срабатывания под нагрузку
• Диапазон регулировки защиты от короткого замыкания: 85 А - фиксированный порог, не требует настройки
• Тип расцепителя: электронный, на базе микроконтроллера Almega 16L - обеспечивает точность и стабильность срабатывания
• Частота: 50/60 Гц - совместим с сетями России и за рубежом
• Климатическое исполнение: УХЛ3 - работает при температурах от –50 C до +55 C, подходит для холодных и жарких условий
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не герметичен; требуется установка в закрытый щит
• Максимальное сечение кабеля: 1440 мм2 - поддерживает крупногабаритные медные проводники
• Тип подключения: винтовое - надёжное, проверенное соединение
• Способ монтажа: на монтажную плату - фиксируется болтами через отверстия в корпусе
• Конструкция: стационарное исполнение - не предусматривает возможность выдвижения или съёма
• Вид привода: ручной - управление осуществляется рычагом
• Наличие дугогасительной камеры: 3 - каждому полюсу соответствует своя камера, обеспечивающая гашение дуги при отключении
• Количество вспомогательных контактов: 0 - нет сигналов состояния, не поддерживается удалённый контроль

Совместимость и монтаж

Выключатель ВА53-41-340010-400А-690AC-УХЛ3 монтируется исключительно на монтажную плиту с помощью винтового крепления. Для правильной установки необходимо соблюдать рекомендованное усилие затяжки винтов - переусердствовать нельзя, чтобы не повредить контактные площадки. Подключение кабелей сечением до 1440 мм2 требует использования специальных наконечников. Поскольку устройство не имеет вспомогательных контактов, для сигнализации состояния (вкл./выкл.) потребуется внешняя система. Монтаж возможен только в закрытых щитах с уровнем защиты не ниже IP54, так как сам выключатель имеет IP20.

Безопасность и стандарты

Выключатель ВА53-41-340010-400А-690AC-УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-038-05758109-2007. Произведён в соответствии с нормами безопасности для промышленного электрооборудования. Сертифицирован в Реестре радиоэлектронной продукции (код РЭ-2513/20). Электронный расцепитель обеспечивает селективность и предотвращает ложные срабатывания, что снижает риск аварий.

Преимущества

• Высокая отключающая способность - 135 кА - делает его подходящим для мощных промышленных систем с большими токами КЗ
• Электронный расцепитель на основе микроконтроллера Almega 16L - обеспечивает точную и стабильную защиту, меньше подвержен влиянию температуры и старению компонентов
• Широкий диапазон настройки защиты от перегрузки (120–400 А) - позволяет оптимизировать чувствительность под конкретную нагрузку
• Климатическое исполнение УХЛ3 - гарантирует работоспособность в суровых условиях: от морозов до жары
• Поддержка больших сечений кабелей (до 1440 мм2) - удобен для подключения мощных линий без переходников

Ограничения применения

• Не предназначен для частых включений - более 6 раз в час - это сокращает срок службы механических компонентов
• IP20 - не может использоваться вне закрытых щитов, не защищён от влаги, пыли и брызг
• Отсутствие вспомогательных контактов - невозможно подключить системы дистанционного контроля или блокировки
• Стационарное исполнение - нельзя вынуть из щита для обслуживания без демонтажа
• Не подходит для постоянного пуска двигателей - только нечастые прямые запуски

Примеры использования

• Защита главного ввода в промышленном цехе с мощными станками
• Распределительный щит на тепловой электростанции или насосной станции
• Щит питания конвейерной линии с несколькими двигателями
• Цепи питания печей, нагревателей и других термических установок

Практические советы

• Выбирая ВА53-41-340010-400А-690AC-УХЛ3, убедитесь, что ваша сеть действительно требует 135 кА отключающей способности - для меньших объектов можно выбрать менее мощный аналог
• Используйте качественные наконечники для кабелей сечением выше 400 мм2 - это повысит надёжность контакта
• Проверьте зазор между выключателем и другими аппаратами в щите - при работе возникают значительные тепловыделения
• При монтаже на монтажную плату используйте только рекомендованные КЭАЗ болты - нестандартные могут деформировать корпус
• Для систем с необходимостью дистанционного контроля - выбирайте модификацию с вспомогательными контактами, поскольку эта версия их не содержит
• При эксплуатации в условиях сильных колебаний температуры - периодически проверяйте состояние винтовых зажимов, особенно после первых 100 циклов работы
