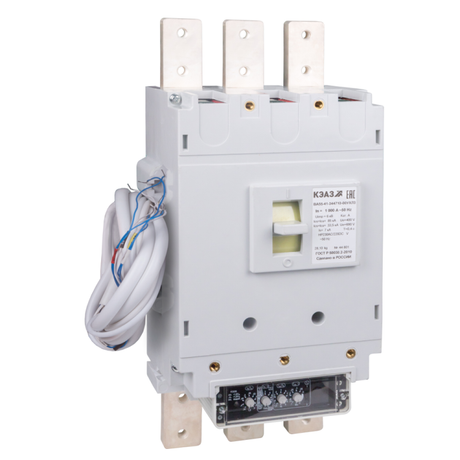

Выключатель автоматический 400А ВА55-41-344710 УХЛ3 690В AC НР=230В AC/220В DC КЭАЗ 228120

Автоматический выключатель ВА55-41-344710-400А-690В-АС-НР230В-АС/220В-ДС-УХЛ3 от КЭАЗ - трёхполюсный силовой аппарат в литом корпусе, рассчитанный на ток 400 А и напряжение до 690 В переменного тока. Предназначен для защиты сетей от перегрузок и коротких замыканий, а также для редких коммутаций и пусков асинхронных двигателей. Артикул 228120 соответствует модели из серии ВА50.

Назначение и область применения

Выключатель ВА55-41-344710-400А-690В-АС-НР230В-АС/220В-ДС-УХЛ3 используется в промышленных электросетях переменного тока частотой 50–60 Гц. Применяется для защиты оборудования от перегрузок и коротких замыканий, а также для редких включений и отключений - не более шести раз в час. Подходит для прямого пуска асинхронных двигателей. Устанавливается в распределительных щитах, на станках, конвейерах, насосных и компрессорных установках.

Технические характеристики

• Номинальный ток: 400 А
• Номинальное напряжение: 690 В AC
• Номинальная отключающая способность: 55 кА
• Количество полюсов: 3
• Род тока: переменный (AC)
• Частота: 50 / 60 Гц
• Диапазон настройки защиты от перегрузки: 144–400 А
• Диапазон регулировки расцепителя КЗ: 55 А
• Тип расцепителя: электронный, на базе микроконтроллера Almega 16L
• Напряжение питания независимого расцепителя: НР230AC / 220DC
• Максимальное сечение кабеля: 1440 мм2
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Климатическое исполнение: УХЛ3 (работает при температурах от –50 C до +55 C)
• Тип подключения: винтовое
• Способ монтажа: на монтажную плату
• Крепление: винтовое
• Тип элемента управления: рычаговый
• Вид привода: ручной
• Количество дугогасительных камер: 3
• Нормативные документы: ГОСТ Р 50030.2, ТУ3422-038-05758109-2007

Совместимость и монтаж

Выключатель ВА55-41-344710-400А-690В-АС-НР230В-АС/220В-ДС-УХЛ3 устанавливается исключительно на монтажную плату с помощью винтового крепления. Для подключения используются медные кабели сечением до 1440 мм2. Винтовые зажимы требуют точного затягивания моментом, указанном в руководстве - переусердствовать нельзя, чтобы не повредить контакт. Независимый расцепитель (НР230AC/220DC) подключается отдельно: он работает от сети 230 В переменного или 220 В постоянного тока и позволяет удалённо отключать устройство. Монтаж допускается только в закрытых помещениях с контролируемой средой - степень защиты IP20 не защищает от пыли и влаги.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50030.2 и соответствует требованиям ТУ3422-038-05758109-2007. Внесён в Реестр средств измерений под кодом РЭ-2512/20. Электронный расцепитель обеспечивает точную и быструю реакцию на аварийные режимы, снижая риск возгорания. Конструкция с тремя дугогасительными камерами гарантирует безопасное гашение дуги даже при высоких токах КЗ до 55 кА.

Преимущества

• Электронный расцепитель с микроконтроллером Almega 16L даёт возможность точно настраивать пороги срабатывания по току перегрузки и КЗ.
• Широкий диапазон настройки защиты (144–400 А) позволяет адаптировать выключатель под различные нагрузки без замены аппарата.
• Высокая отключающая способность (55 кА) делает его подходящим для мощных промышленных объектов.
• Климатическое исполнение УХЛ3 обеспечивает надёжную работу в суровых условиях - от сильных морозов до жары.
• Поддержка двух типов напряжения для независимого расцепителя (AC/DC) увеличивает гибкость систем автоматизации.

Ограничения применения

• Не предназначен для частых включений - более 6 раз в час - это сокращает срок службы механических элементов.
• Степень защиты IP20 запрещает использование во влажных, пыльных или открытых помещениях - требуется установка в герметичных щитах.
• Нельзя использовать в цепях постоянного тока основного питания - только переменный ток 50/60 Гц.
• Независимый расцепитель требует внешнего источника питания; без него функция дистанционного отключения недоступна.
• Монтаж возможен только на монтажную плату - не подходит для DIN-рейки.

Примеры использования

• Защита главного ввода на крупном производственном участке с двигателями мощностью до 250 кВт.
• Коммутация и защита конвейерной линии с несколькими асинхронными двигателями.
• Щитовая автоматика на тепловой электростанции или насосной станции водоснабжения.
• Цепи питания тяжёлого металлорежущего оборудования с высокими пусковыми токами.

Практические советы

• При выборе убедитесь, что сечение кабеля не превышает 1440 мм2 - большие провода не войдут в зажимы.
• Настройте расцепитель по фактической нагрузке: минимальный порог перегрузки - 144 А, максимальный - 400 А. Не используйте значения ниже 144 А - расцепитель не будет работать.
• Для дистанционного отключения проверьте наличие и соответствие напряжения питания независимого расцепителя - 230 В AC или 220 В DC.
• Избегайте установки рядом с источниками тепла выше +55 C - даже при исполнении УХЛ3 перегрев снижает долговечность электроники.
• Проверяйте состояние винтовых зажимов при плановом обслуживании - ослабление контакта вызывает нагрев и отказ.
