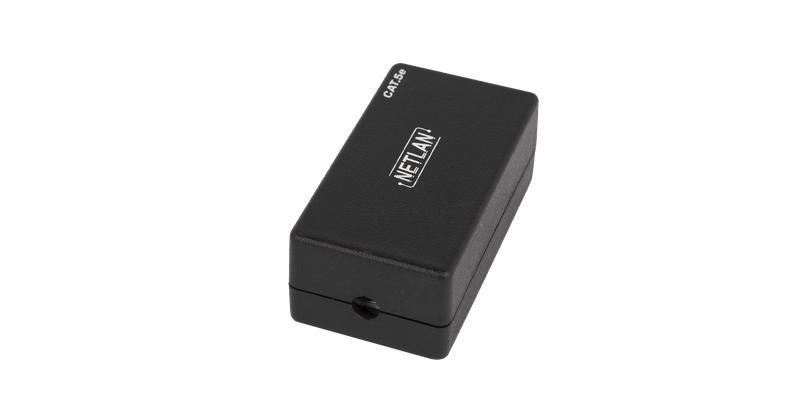

Соединитель кабельный IDC-IDC Кат.5e (Класс D) 100МГц KRONE T568A/B неэкранир черн. (уп.10шт) NETLAN EC-UCB-IDC-UD2-BK-10

Соединитель кабельный IDC-IDC Категория 5e Класс D 100МГц неэкранированный черный (упаковка 10шт) от бренда NETLAN — это проходной разъём для надёжного соединения двух участков витой пары без потери качества сигнала. Подходит для ремонта и удлинения сетевых линий в офисах, на производстве и в системах автоматизации.

Назначение и область применения

Этот соединитель используется для соединения двух кабелей UTP Cat.5e между собой — например, когда нужно удлинить повреждённую линию, вывести точку доступа за пределы существующего кабеля или заменить участок провода без замены всей трассы. Отличается от обычных RJ45-разъёмов тем, что не требует обжима коннекторов: кабели просто вставляются в зажимы. Применяется там, где важна долговечность и стабильность связи: в серверных помещениях, на производственных линиях, в системах видеонаблюдения, IP-телефонии и автоматизированных объектах.

Технические характеристики

• Категория: Cat.5e
• Частотная характеристика: до 100 МГц
• Тип экранирования: неэкранированный (UTP)
• Тип контактов: IDC (Insulation Displacement Contact) — врезные
• Цвет корпуса: чёрный
• Разводка: поддерживает стандарты T568A и T568B
• Форм-фактор: проходной (сквозной)
• Упаковка: 10 штук в одной упаковке

Совместимость и монтаж

Соединитель совместим с любым кабелем UTP Cat.5e с жилами диаметром 0.4–0.6 мм. Для установки не нужны специальные инструменты — достаточно обжимного клеща с насадкой для IDC. Кабели вставляются в гнёзда до щелчка, после чего крышка фиксируется механически. Оба конца кабеля должны иметь одинаковую раскладку (T568A-T568A или T568B-T568B). Неправильная последовательность жил на одном конце вызывает потерю связи. Устройство не предназначено для работы с FTP/STP кабелями — из-за отсутствия экрана и заземления.

Преимущества

• Высокая надёжность соединения благодаря врезным IDC-контактам — меньше вероятность окисления и плохого контакта, чем у RJ45-коннекторов
• Не требует обжима коннекторов — экономит время при монтаже и ремонте
• Поддерживает полную пропускную способность Cat.5e — до 1 Гбит/с при длине до 100 метров
• Имеет компактный корпус — легко помещается в кабель-каналах и коробках
• Упаковка по 10 шт. позволяет использовать по одному, сохраняя остальные в целости

Ограничения применения

• Не подходит для экранированных кабелей (FTP, STP) — отсутствует заземление экрана
• Не рекомендован для внешней прокладки — не имеет защиты от влаги и пыли (IP-класс не указан)
• Не предназначен для частых подключений/отключений — рассчитан на постоянную установку
• Требует точного соблюдения порядка жил — ошибка в раскраске нарушает работу сети

Примеры использования

• Замена повреждённого участка кабеля в офисной сети без прокладки нового
• Удлинение линии от коммутатора до камеры наблюдения на 5 метров
• Обеспечение временного соединения при модернизации системы VoIP
• Создание ответвлений в кабельных каналах, где невозможно проложить цельный кабель

Практические советы

• Перед монтажом проверьте соответствие расцветки жил на обоих концах — используйте тестер или маркировку на кабеле
• Не перегибайте кабель слишком сильно рядом с соединителем — радиус изгиба должен быть не менее 4 диаметров кабеля
• При использовании в местах с высокой нагрузкой (например, на заводе) закрепите устройство в коробке, чтобы исключить механическое воздействие
• Артикул ec-ucb-idc-ud2-bk-10 можно заказывать поштучно — упаковка не обязательна для единичного использования
• Для аналогичных задач в белом исполнении выбирайте модель ec-ucb-idc-ud2-wt-10 — они идентичны по характеристикам
