Соединитель полосы крестовой (256 DIN 30 FT) | 5314615 OBO Bettermann

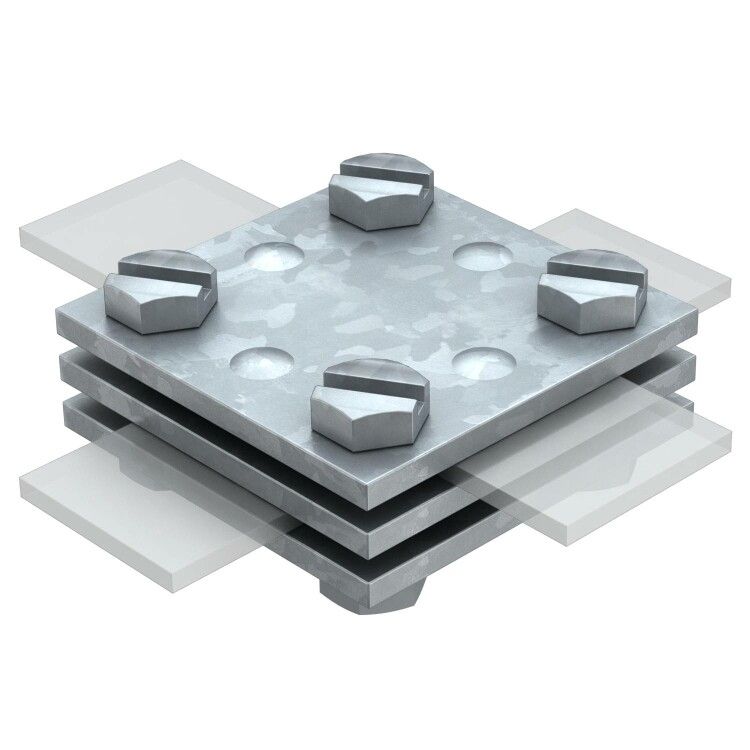

Соединитель полосы крестовой горячий цинк OBO BETTERMANN артикул 5314615 предназначен для надёжного электрического соединения медных или алюминиевых заземляющих полос перпендикулярного направления. Применяется в системах молниезащиты и заземления зданий, где требуется прочная и долговечная связь между проводящими элементами.

Назначение и область применения

Этот крестовой соединитель используется для создания электрических переходов между двумя параллельными заземляющими полосами, расположенными под углом 90°. Подходит для установки на внешних и внутренних объектах: промышленные здания, трансформаторные подстанции, высотные сооружения, объекты энергетики. Соответствует требованиям VDE 0185-305-3 (IEC/EN 62305-3), что делает его подходящим для систем молниезащиты класса I–IV.

Технические характеристики

• Материал: сталь с покрытием горячим цинком - обеспечивает устойчивость к коррозии даже в агрессивной среде.
• Покрытие: горячий цинк - толстый слой защиты, выдерживающий длительную эксплуатацию на открытом воздухе.
• Тип соединителя: крестовой - позволяет соединить четыре полосы в одной точке: две в продольном направлении, две - поперечном.
• Соединяемый проводник: до 30×30 мм или 40×40 мм (при использовании промежуточной пластины).
• Стандарт: DIN 30 FT - соответствует немецкому стандарту для заземляющих соединителей.
• Крепеж: 4 винта M8×25 с шестигранной головкой и 4 гайки M8 - обеспечивают механическую прочность и хороший контакт.
• Посадочная площадка: рассчитана на максимальный размер полосы 40×40 мм с применением промежуточной пластины.

Совместимость и монтаж

Соединитель полосы крестовой горячий цинк OBO BETTERMANN совместим с медными и алюминиевыми заземляющими полосами толщиной до 3 мм. Для монтажа необходимо:

• Разметить места сверления под винты M8 - шаг отверстий соответствует стандартным размерам полос DIN 30 FT.
• Закрепить соединитель на полосах с помощью четырёх винтов и гаек - затяжка должна быть равномерной, чтобы избежать деформации металла.
• Использовать промежуточную пластину, если толщина полосы превышает 3 мм или при соединении полос 40×40 мм.
• Не использовать с полосами шире 40 мм - соединитель физически не рассчитан на большие нагрузки.

Безопасность и стандарты

Соединитель полосы крестовой горячий цинк сертифицирован в соответствии с VDE 0185-305-3 (IEC/EN 62305-3) - нормативом для систем молниезащиты. Это гарантирует соответствие требованиям к прохождению импульсов тока молнии, термической стойкости и механической целостности. Также соответствует DIN 30 FT по размерам и типу крепления.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - срок службы более 25 лет в условиях открытой атмосферы.
• Усиленная конструкция с четырьмя точками крепления - минимизирует риск расшатывания при вибрациях или температурных колебаниях.
• Поддержка двух размеров полос (30×30 и 40×40 мм) - универсальность для различных проектов.
• Простота монтажа - все комплектующие (винты, гайки) входят в комплект, не требуют доп purchases.

Ограничения применения

• Не применяется для соединения полос толще 3 мм без промежуточной пластины - возможна потеря контакта.
• Не рекомендован для использования в средах с постоянным воздействием кислот, щелочей или морской соли - хотя цинк защищает, в таких условиях срок службы снижается.
• Не предназначена для передачи силового тока выше 100 кА - только для заземления и молниезащиты.
• Не подходит для соединений внутри закрытых трубопроводов или каналов - доступ к крепежу необходим для проверки и обслуживания.

Примеры использования

• Соединение вертикального заземляющего стержня с горизонтальной полосой вокруг здания.
• Пересечение двух контуров заземления на промышленной площадке.
• Обустройство точки ответвления в системе молниезащиты крыши здания с несколькими уровнем проводников.
• Подключение заземляющей полосы к основному контуру у трансформаторной будки.

Практические советы

• Перед монтажом зачистите поверхности полос и контактирующие стороны соединителя - удалите оксиды и грязь для лучшей проводимости.
• Проверьте плотность прилегания после затяжки - между полосой и соединителем не должно быть люфта.
• При работе с алюминиевыми полосами используйте антикоррозийную пасту на контактах - предотвращает окисление.
• Убедитесь, что посадочный размер полосы не превышает 40×40 мм - иначе потребуется замена на другой тип соединителя.
• Сохраняйте оригинальные винты и гайки - они подобраны по моменту затяжки; использование аналогов может повредить резьбу или вызвать недостаточный контакт.
