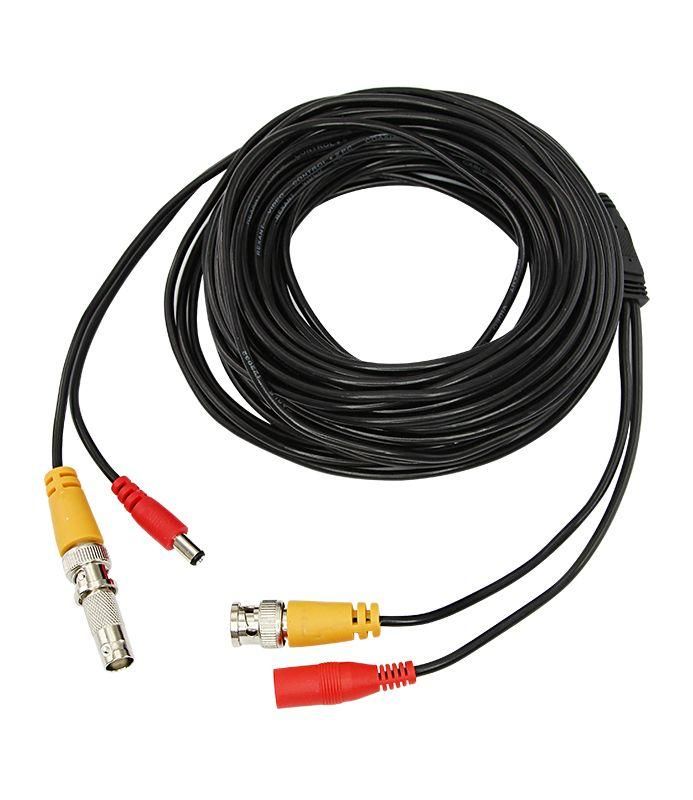

Кабель соединительный для систем видеонаблюдения BNC + DC питание, длина 18 метров | 18-1718 REXANT MEET

Кабель соединительный для систем видеонаблюдения BNC + DC питание 18 м от Rexant (арт. 18-1718) - готовый провод для одновременной передачи видеосигнала и питания постоянного тока от камеры к регистратору. Удобен при монтаже систем наблюдения, где требуется минимизировать количество отдельных кабелей.

Назначение и область применения

Кабель соединительный для систем видеонаблюдения BNC + DC питание 18 м используется для подключения аналоговых камер видеонаблюдения к DVR или NVR. Он совмещает два функциональных канала: коаксиальный сигнал BNC и питание 12 В постоянного тока через разъём 5.5×2.1 мм. Подходит для установки внутри помещений и на улице - при условии защиты от механических повреждений и осадков. Часто применяется в системах с малым расстоянием между камерой и регистратором, например, в офисах, магазинах, жилых домах.

Технические характеристики

• Длина: 18 метров
• Видеоразъём: BNC (штекер с обоих концов)
• Разъём питания: 5.5×2.1 мм (штекер на стороне камеры, гнездо на стороне регистратора)
• Цвет корпуса: черный
• Тип кабеля: коаксиальный с внутренним проводником и экранирующей оплеткой
• В комплекте: переходник BNC–BNC (для удлинения)

Совместимость и монтаж

Кабель соединительный для систем видеонаблюдения BNC + DC питание 18 м совместим с большинством аналоговых камер и DVR, использующими стандартный разъём BNC и питание 12 В через цилиндрический разъём 5.5×2.1 мм. Монтаж выполняется просто: один конец подключается к камере, второй - к регистратору. Переходник BNC–BNC позволяет соединить несколько таких кабелей последовательно, чтобы достичь нужной длины (например, 36 м или 54 м). Не рекомендуется использовать более трёх кабелей подряд - из-за потерь сигнала и падения напряжения.

Преимущества

• Устраняет необходимость прокладывать отдельные кабели для видео и питания
• Снижает сложность и время монтажа за счёт предварительно собранной сборки
• Интегрированный переходник BNC–BNC даёт гибкость при изменении длины
• Чёрная изоляция маскирует кабель в интерьерах и на фасадах зданий

Ограничения применения

• Не подходит для IP-камер - требует аналогового сигнала и внешнего питания
• Максимальная эффективная длина одного кабеля - 18 м; при использовании переходников возможны помехи и снижение качества изображения
• Не предназначена для прямого бетонирования или закладки в стену - не имеет усиленной защиты от механических нагрузок
• Не рассчитана на работу при температуре ниже –10 C или выше +50 C без дополнительной защиты

Примеры использования

• Подключение камеры над входом в офис к DVR в соседней комнате
• Монтаж системы наблюдения в торговом зале с камерами на стенах и регистратором на столе
• Временная установка видеонаблюдения на стройплощадке с переносным DVR
• Замена старого кабеля в уже установленной системе без замены всего маршрута

Практические советы

• Перед монтажом проверьте полярность питания: центральный контакт разъёма 5.5×2.1 мм - положительный (+), внешний - отрицательный (−)
• Избегайте перегибов и сдавливания кабеля - это нарушает экран и вызывает помехи в картинке
• Если длина больше 18 м, используйте активный усилитель сигнала BNC и источник питания с запасом по мощности
• При прокладке рядом с силовыми кабелями соблюдайте расстояние не менее 30 см - иначе возникают электромагнитные помехи
• Кабель соединительный для систем видеонаблюдения BNC + DC питание 18 м от Rexant (арт. 18-1718) лучше хранить в сухом месте - влага может повредить контакты разъёмов
