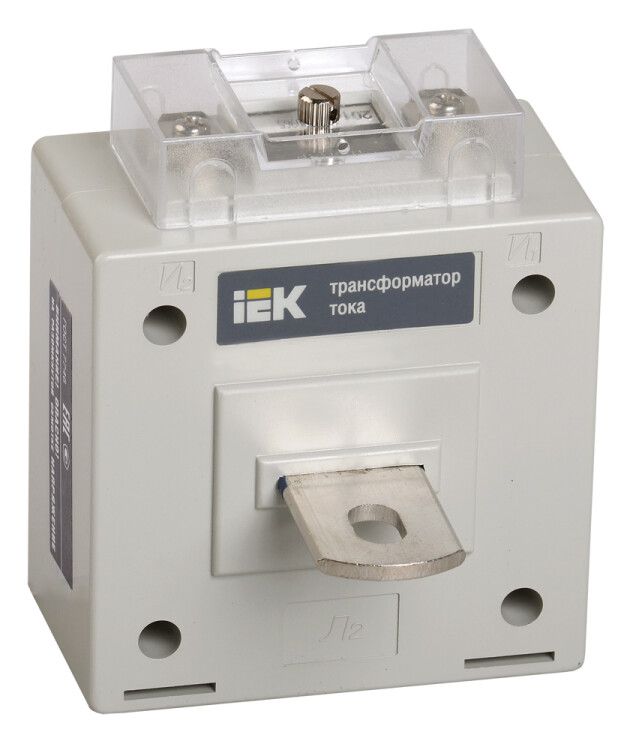

Трансформатор тока ТОП-0.66 150/5А кл. точн. 0.5 5В.А IEK ITP10-2-05-0150

Трансформатор тока ТОП-0.66 150/5А 5ВА класс точности 0.5 от IEK предназначен для точного измерения тока в цепях напряжением до 660 В и передачи сигнала на счетчики, устройства защиты и контроля. Модель с катушечной конструкцией и винтовым подключением подходит для установки на шину в распределительных щитах.

Назначение и область применения

Трансформатор тока ТОП-0.66 150/5А 5ВА класс точности 0.5 используется в системах коммерческого и технического учёта электроэнергии. Он преобразует высокий первичный ток (до 150 А) в безопасный вторичный сигнал 5 А, который подаётся на измерительные приборы - счётчики, реле защиты, контроллеры. Применяется в силовых щитах промышленных объектов, жилых комплексах, на подстанциях и в распределительных пунктах.

Технические характеристики

• Номинальный первичный ток: 150 А - максимальный ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством измерительных приборов;
• Номинальная мощность: 5 ВА - нагрузка, которую трансформатор может обеспечить без потери точности;
• Рабочее напряжение: 660 В - максимальное напряжение сети, для которой предназначен трансформатор;
• Класс точности: 0.5 - погрешность измерения не более +-0,5% в рабочем диапазоне;
• Количество вторичных обмоток: одна - позволяет подключить один прибор или группу последовательно соединённых приборов;
• Степень защиты: IP20 - защищает от прикосновения к токоведущим частям, но не от пыли и влаги;
• Климатическое исполнение: УХЛ3 - работает при температурах от –45 C до +50 C, подходит для неотапливаемых помещений;
• Тип монтажа: с шиной - устанавливается на проходную шину без дополнительных креплений;
• Подключение вторичной обмотки: винтовые зажимы - надёжное и удобное для многократного обслуживания;
• Нормативные документы: ГОСТ 7746, ТУ 3414-001-18461115-2006 - соответствует обязательным требованиям РФ.

Совместимость и монтаж

ТОП-0.66 150/5А 5ВА класс точности 0.5 монтируется на однополюсную или трёхполюсную шину с посадочным диаметром, соответствующим габаритам корпуса. Для правильной работы необходимо, чтобы проводник проходил через центральное отверстие трансформатора строго перпендикулярно. Вторичная обмотка подключается к приборам медными проводами сечением не менее 1,5 мм2. Нагрузка на вторичную обмотку не должна превышать 5 ВА - иначе точность снижается. Подключение выполняется только при отключенном питании.

Безопасность и стандарты

Трансформатор тока ТОП-0.66 150/5А 5ВА класс точности 0.5 имеет сертификат соответствия ГОСТ 7746 и внесён в Госреестр средств измерений под № 58386-14.3. Это значит, что он допущен к использованию в коммерческом учёте энергии. Конструкция исключает доступ к токоведущим частям при установленном корпусе - защита от прикосновения реализована. Все материалы корпуса соответствуют нормам самозатухания.

Преимущества

• Высокая точность класса 0.5 - идеально для учёта электроэнергии с минимальной погрешностью;
• Удобный монтаж на шину - экономит время при сборке щита, не требует дополнительных кронштейнов;
• Широкий диапазон температур - работает даже в холодных помещениях без обогрева;
• Винтовые зажимы - позволяют легко заменить или проверить подключение без демонтажа;
• Сертифицирован для коммерческого учёта - не требует дополнительной поверки после установки.

Ограничения применения

• Не применяется в сетях выше 660 В - риск пробоя изоляции;
• Запрещено использовать при нагрузке на вторичную обмотку больше 5 ВА - вызывает искажение показаний;
• IP20 не защищает от влаги - нельзя устанавливать во влажных или открытых местах;
• Только одно вторичное подключение - нельзя параллельно подключать несколько приборов без согласования с проектом;
• Не предназначен для импульсных или несинусоидальных токов - возможны ошибки измерения при наличии гармоник.

Примеры использования

• Установка в распределительном щите ЖКХ для подключения электросчётчиков;
• Измерение тока в цепи питания насосной станции с автоматическим управлением;
• Подключение к реле перегрузки в промышленном оборудовании;
• Формирование сигнала для SCADA-системы на заводе с автоматизированным учётом энергопотребления.

Практические советы

• Перед монтажом проверьте, что ток в цепи ниже 150 А - превышение может повредить трансформатор;
• Обязательно закоротите вторичную обмотку при отключении нагрузки - разрыв цепи может вызвать опасное напряжение;
• При подключении нескольких приборов суммарная мощность всех должна быть ≤ 5 ВА - рассчитайте сопротивление проводов и приборов;
• Используйте провода с медными жилами, не используйте алюминий - он увеличивает погрешность;
• Проверяйте соответствие посадочного диаметра шины - не все шины подходят, особенно старые модели.
