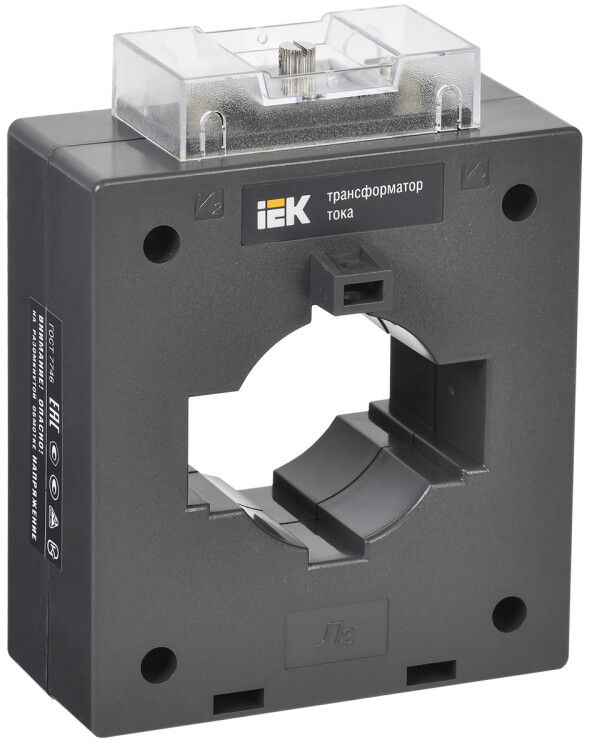

Трансформатор тока ТТИ-60 600/5А 10ВА класс 0,5S | ITT40-3-10-0600 IEK

Трансформатор тока ТТИ-60 600/5А 10ВА класс 0,5S от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала в устройства учёта, защиты и автоматизации. Артикул itt40-3-10-0600 соответствует модели с катушечной конструкцией и штекерным подключением, что упрощает монтаж в распределительных щитах.

Назначение и область применения

Трансформатор тока ТТИ-60 600/5А 10ВА класс 0,5S используется в системах коммерческого и технического учёта электроэнергии. Он преобразует большие значения тока (до 600 А) в безопасный стандартный сигнал 5 А, который подаётся на счётчики, реле защиты, контроллеры и другие измерительные приборы. Применяется в промышленных щитах, на подстанциях, в цепях питания оборудования с высокой нагрузкой - например, насосов, компрессоров, конвейеров и силовых установок.

Технические характеристики

• Класс точности: 0,5S - обеспечивает высокую точность измерений даже при малых токах (от 1% от номинала), что важно для коммерческого учёта;
• Первичный ток: 600 А - максимальный рабочий ток, который можно измерять без искажений;
• Вторичный ток: 5 А - стандартный выходной сигнал для подключения измерительных приборов;
• Номинальная мощность: 10 ВА - максимальная нагрузка, которую может обслуживать трансформатор без потери точности;
• Рабочее напряжение: 660 В - предельное напряжение изоляции, допустимое в сети;
• Проём для провода: диаметром 45 мм - позволяет протянуть одножильный или многожильный кабель сечением до ~120 мм2;
• Подключение: штекерный разъём - быстрый и надёжный способ подсоединения без пайки;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытого щита;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, подходит для неотапливаемых помещений в средней полосе России;
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены;
• Тип конструкции: катушечный - намотка на железном сердечнике, обеспечивающий стабильность параметров;
• Фактор ограничения перенапряжения (FS): 5 - при аварийных перегрузках ток во вторичной цепи возрастает не более чем в 5 раз, что снижает риск повреждения приборов.

Совместимость и монтаж

Трансформатор тока ТТИ-60 600/5А 10ВА класс 0,5S монтируется на монтажную плату или DIN-рейку через специальные крепления (не указаны в характеристиках - требуется проверить совместимость с вашим корпусом). Проём 45 мм позволяет установить его вокруг одного фазного провода без его разрезания - достаточно открыть корпус, продеть провод и закрыть. Штекерный разъём исключает необходимость пайки: просто вставьте в него кабель от счётчика или реле. Обязательно соблюдайте полярность при подключении - выводы помечены как “K1” и “K2”. Нагрузка на вторичную обмотку не должна превышать 10 ВА - иначе точность класса 0,5S нарушится.

Безопасность и стандарты

• Соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006 - официально принятые нормы для трансформаторов тока в России;
• Имеет свидетельство об утверждении типа средств измерений (№ 28139-12) - легально применяется в коммерческом учёте;
• Внесён в Госреестр средств измерений - подтверждает законность использования для оплаты электроэнергии;
• Защита от прикосновения - внутренние части недоступны при установленном корпусе, исключает поражение током;
• Сертифицирован - продукт прошёл обязательные испытания в аккредитованных лабораториях.

Преимущества

• Высокая точность класса 0,5S - идеален для учёта, где важна минимальная погрешность даже при слабых нагрузках;
• Штекерное подключение - экономит время при монтаже и упрощает замену;
• Большой проём 45 мм - удобен для толстых кабелей, не требует демонтажа линии;
• Долгий срок службы - 25 лет гарантируют долгосрочную работу без обслуживания;
• Проверенная модель - получала награду «Лучшее электрооборудование-2005» и активно используется в промышленности.

Ограничения применения

• Не предназначен для работы вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли;
• Запрещено использовать при нагрузке выше 10 ВА - превышение вызывает искажение показаний и потерю класса точности;
• Не подходит для измерения постоянного тока - работает только с переменным током 50–60 Гц;
• Вторичная цепь не должна быть разомкнута при работе - это создаёт опасное высокое напряжение на выводах;
• Не рекомендован для установки в условиях повышенной вибрации без дополнительной фиксации - хотя срок службы заявлен 25 лет, механическая стабильность зависит от условий монтажа.

Примеры использования

• Установка в промышленном щите для подключения трёхфазного счётчика к одной фазе (при использовании нескольких экземпляров);
• Интеграция в системы автоматического управления двигателем - передача сигнала тока в ПЛК;
• Монтаж в распределительных пунктах объектов ЖКХ для контроля расхода электроэнергии;
• Подключение к реле перегрузки для защиты кабеля от перегрева при превышении 600 А.

Практические советы

• Выбирайте трансформатор тока ТТИ-60 600/5А 10ВА класс 0,5S только тогда, когда ток в цепи близок к 600 А - для меньших значений лучше взять модель с меньшим номиналом (например, 300/5 А), чтобы повысить точность;
• При монтаже убедитесь, что провод полностью прошёл через центральное отверстие - смещение влияет на точность;
• Никогда не оставляйте вторичную обмотку разомкнутой - всегда подключайте её к нагрузке (счётчик, реле, тестер);
• Проверяйте целостность штекера и контактов ежегодно - особенно в помещениях с колебаниями температуры;
• Для многожильных кабелей используйте наконечники - они улучшают контакт и предотвращают деформацию жил при затяжке.
