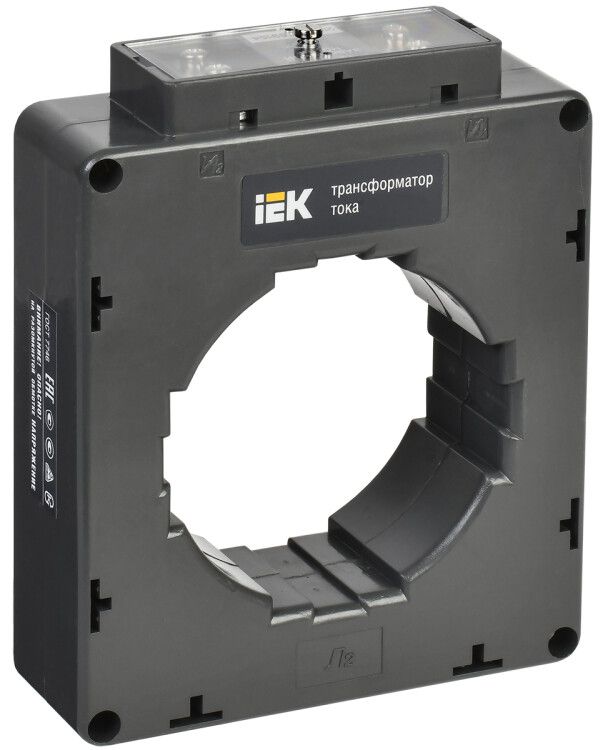

Трансформатор тока ТТИ-85 1200/5А 15ВА класс точности 0.5 - ITT50-2-15-1200 IEK

Трансформатор тока ТТИ-85 1200/5А 15ВА класс точности 0,5 - это катушечный измерительный прибор от IEK, предназначенный для преобразования больших токов до 1200 А в безопасный сигнал 5 А для подключения счетчиков, реле защиты и других измерительных устройств. Артикул itt50-2-15-1200 соответствует модели, внесенной в госреестр средств измерений.

Назначение и область применения

Трансформатор тока ТТИ-85 1200/5А 15ВА класс точности 0,5 используется в системах коммерческого и технического учёта электроэнергии. Он передаёт информацию о токе в цепях с напряжением до 660 В измерительным приборам - счётчикам, анализаторам качества сети, реле защиты и автоматике управления. Применяется в распределительных щитах, на подстанциях, в промышленных установках с большими нагрузками: конвейерах, насосных станциях, компрессорах, силовых пультах.

Технические характеристики

• Первичный ток: 1200 А - максимальный рабочий ток, который можно измерить без перегрузки;
• Вторичный ток: 5 А - стандартный выходной сигнал для подключения приборов;
• Номинальная мощность: 15 ВА - максимальная нагрузка, которую может обеспечить трансформатор без потери точности;
• Класс точности: 0,5 - погрешность измерения не более +-0,5% в рабочем диапазоне, что соответствует требованиям для коммерческого учёта;
• Напряжение изоляции: 660 В - допустимое напряжение в первичной цепи;
• Тип исполнения: катушечный - проводник проходит через центральное окно, не требует разрыва цепи;
• Подключение вторичной обмотки: винтовые зажимы - надёжное и удобное для многократного подключения;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; предназначен для внутренней установки в закрытых щитах;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C и относительной влажности до 95% при 25C;
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены;
• Сертификация: соответствие ГОСТ 7746 и ТУ 3414-001-18461115-2006, наличие свидетельства об утверждении типа средства измерений (№28139-12).

Совместимость и монтаж

Трансформатор тока ТТИ-85 1200/5А 15ВА класс точности 0,5 монтируется на монтажную плату или жёстко фиксируется внутри шкафа. Его конструкция с окном позволяет установить на уже смонтированный проводник без его демонтажа - достаточно развести фазу и продеть её через центр. Подключается к измерительному оборудованию через винтовые клеммы. Обязательно соблюдать полярность: выводы S1 и S2 должны быть подключены согласно схеме прибора. Нагрузка на вторичную обмотку не должна превышать 15 ВА - иначе возрастает погрешность. Для работы с реле защиты рекомендуется использовать только однотактные нагрузки, исключающие холостой ход вторичной цепи.

Безопасность и стандарты

Трансформатор тока ТТИ-85 1200/5А 15ВА класс точности 0,5 имеет защиту от прикосновения к токоведущим элементам, что соответствует нормам безопасности. Соответствует ГОСТ 7746 и техническим условиям ТУ 3414-001-18461115-2006. Внесён в Госреестр средств измерений (№28139-12), что делает его официально пригодным для коммерческого учёта электроэнергии. Сертифицирован для использования в России и странах ЕАЭС.

Преимущества

• Высокая точность класса 0,5 - необходима для точного учёта и финансовой отчётности;
• Катушечная конструкция - легко устанавливается на существующую шину без отключения питания;
• Винтовое подключение - надёжное, ремонтопригодное, совместимо с любыми типами кабелей;
• Долгий срок службы - 25 лет снижают затраты на обслуживание;
• Работает в широком температурном диапазоне - подходит для холодных и влажных помещений;
• Произведён компанией IEK - известный производитель с проверенным качеством сборки.

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не защищает от пыли и влаги;
• Запрещено работать с разомкнутой вторичной цепью - это вызывает опасное повышение напряжения и риск пробоя изоляции;
• Нельзя применять при токах выше 1200 А - возможна перегрузка и потеря точности;
• Не предназначен для постоянного подключения к источникам импульсного тока или переменному току с высоким коэффициентом формы - требуется предварительная проверка совместимости;
• Не подходит для измерения постоянного тока - работает только с переменным током 50–60 Гц.

Примеры использования

• Установка в главном вводном щите предприятия для подключения коммерческого счётчика;
• Интеграция в систему автоматизации производства для контроля тока в двигателях;
• Подключение к реле перегрузки в распределительном пункте на объекте с большой нагрузкой;
• Измерение тока в цепях освещения и оборудования на промышленных площадках с напряжением 660 В.

Практические советы

• Выбирая трансформатор, убедитесь, что номинальный ток вашей линии не превышает 1200 А - лучше иметь запас в 10–20%, чтобы избежать насыщения сердечника;
• Проверьте сечение провода: он должен свободно проходить через окно трансформатора - диаметр окна не указан, но обычно достаточен для кабелей до 50 мм2;
• Обязательно используйте перемычку или шунт на вторичной обмотке при отключении приборов - это предотвращает возникновение высокого напряжения;
• При использовании нескольких трансформаторов в одной цепи следите, чтобы все они были одного класса точности и одинакового типа;
• При монтаже в щитах с высокой плотностью компоновки учитывайте габариты устройства - оставьте место для доступа к клеммам.
