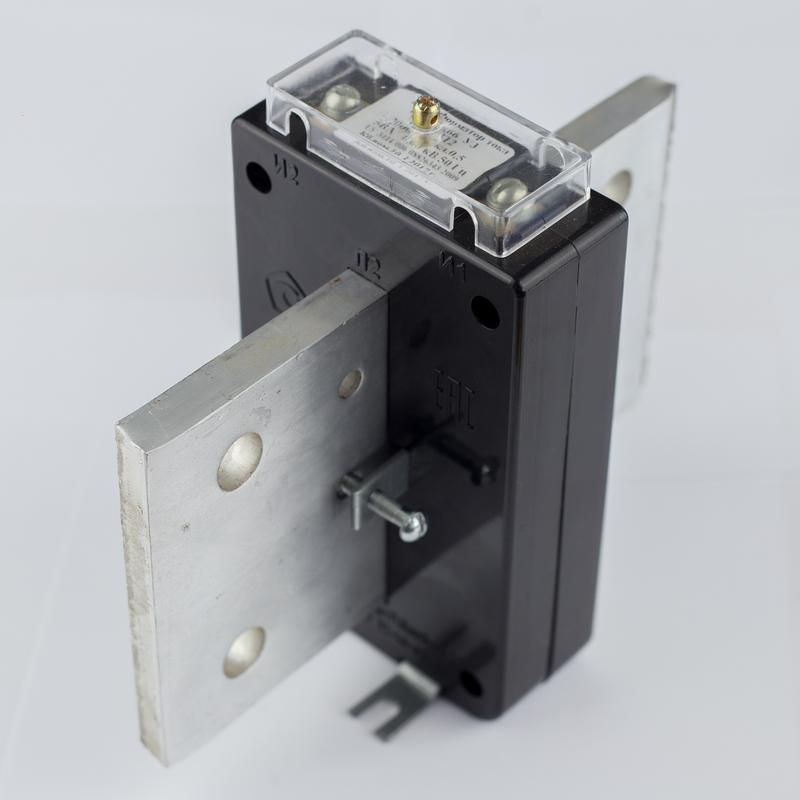

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 1000/5 - ОС0000002154 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 1000/5 от ФКУ ИК-1 (Кострома) предназначен для безопасного снижения высоких токов до значений, совместимых с измерительными приборами и устройствами защиты. Этот шинный трансформатор тока применяется в силовых цепях напряжением до 660 В, где требуется точное измерение тока или обеспечение работы релейной защиты.

Назначение и область применения

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 1000/5 используется для преобразования больших токов (до 1000 А) в стандартный вторичный сигнал 5 А. Это позволяет подключать к нему амперметры, счетчики энергии, реле защиты и другие приборы без прямого контакта с высокими токами. Применяется в распределительных щитах, на вводах питания, в системах автоматизации промышленных объектов - например, на станках, конвейерах, насосных станциях и в сетях с большими нагрузками.

Технические характеристики

• Номинальный первичный ток: 1000 А - максимальный рабочий ток, который можно измерять через трансформатор;
• Номинальный вторичный ток: 5 А - выходной ток, стандартизованный для подключения измерительных приборов;
• Класс точности: 0,5 - погрешность измерения не превышает +-0,5% в рабочем диапазоне, что соответствует требованиям для коммерческого учета и точных измерений;
• Номинальная мощность: 10 В·А - максимальная нагрузка, которую может обеспечить вторичная обмотка без потери точности;
• Рабочее напряжение: 660 В - максимальное напряжение изоляции между первичной и вторичной цепями;
• Количество вторичных обмоток: одна - поддерживает подключение одного измерительного устройства или одной системы защиты;
• Присоединение вторичной обмотки: винтовые зажимы - надежное и проверенное соединение для медных проводов сечением до 2,5 мм2;
• Монтажное исполнение: с шиной - устанавливается прямо на токоведущую шину без разрыва цепи;
• Сертификация: есть - соответствие нормам ГОСТ и обязательным требованиям безопасности.

Совместимость и монтаж

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 1000/5 монтируется на однополюсную или многополюсную шину с габаритами, подходящими под внутреннее окно трансформатора. Диаметр окна не указан в спецификации - перед установкой необходимо проверить физическую совместимость с токоведущей шиной. Монтаж выполняется при отключенном питании. Первичная обмотка - это сама шина, проходящая через сердечник; вторичная обмотка подключается к приборам через винтовые клеммы. Обязательно соблюдайте полярность: выводы K1 и K2 должны быть подключены правильно, чтобы избежать ошибок в показаниях.

Безопасность и стандарты

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 1000/5 соответствует требованиям ГОСТ Р 8.699–2014 и другим нормам для измерительных трансформаторов. Он имеет двойную изоляцию и рассчитан на работу в условиях повышенной влажности и температур от −25C до +40C. Нельзя использовать при перегрузках выше 1000 А - это может вызвать перегрев и повреждение. Вторичная цепь никогда не должна быть разомкнута во время работы - это опасно для оборудования и персонала.

Преимущества

• Высокая точность класса 0,5 - подходит для учётных и контрольных задач;
• Шинное исполнение - не требует демонтажа шины при установке, экономит время при модернизации;
• Надежное винтовое присоединение - минимизирует риск плохого контакта;
• Сертифицированное изделие - гарантирует соответствие государственным стандартам и допуск к использованию в промышленных сетях;
• Защита приборов - исключает прямое воздействие высоких токов на чувствительные компоненты.

Ограничения применения

• Не предназначен для постоянной работы при токах выше 1000 А - возможен перегрев и потеря точности;
• Подходит только для переменного тока - не работает в цепях постоянного тока;
• Один выход - нельзя подключить несколько приборов параллельно без согласования нагрузки;
• Запрещено разрывать вторичную цепь при наличии тока в первичной - создаётся опасное высокое напряжение;
• Не рекомендован для открытого монтажа вне закрытых щитов - отсутствует степень защиты IP.

Примеры использования

• Подключение к электросчетчику в распределительном щите 660 В на крупном предприятии;
• Обеспечение сигнала для реле перегрузки на двигателе с током 800–1000 А;
• Измерение потребления в системе управления технологическим процессом;
• Модернизация старого щита - вместо замены всей шины, просто надевается трансформатор тока измерительный Т-0,66 10 ВА 0,5 1000/5.

Практические советы

• Перед установкой убедитесь, что шина плотно проходит через окно трансформатора - зазоры снижают точность;
• Вторичные провода используйте сечением не менее 1,5 мм2, лучше 2,5 мм2 - особенно при длинных трассах;
• Проверьте целостность вторичной цепи мультиметром перед включением - разрыв может привести к пробою изоляции;
• При работе с несколькими трансформаторами тока следите за одинаковой ориентацией полярности всех К1 и К2;
• Этот трансформатор тока от ФКУ ИК-1 (Кострома) - промышленное решение, не предназначен для бытового использования.
