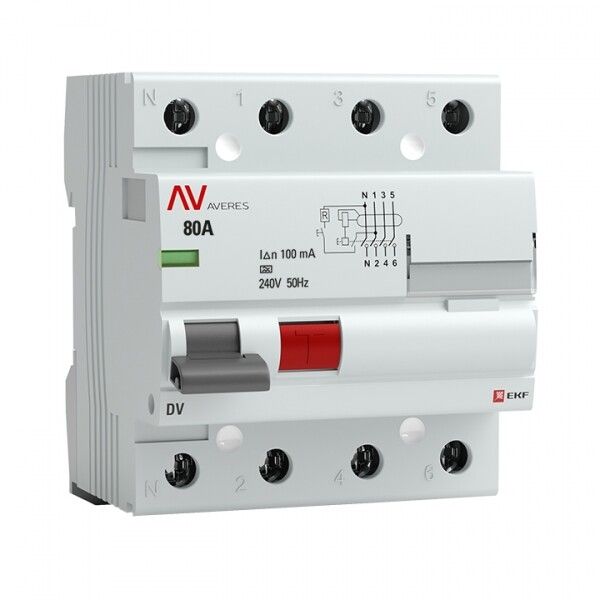

Выключатель дифференциальный (УЗО) DV 4п 80А 100мА тип A AVERES | rccb-4-80-100-a-av EKF

Выключатель дифференциального тока (УЗО) 4 полюса 80 А 100 мА тип A электромеханическое от бренда EKF, серия AVERES - это надёжное устройство для защиты людей от поражения током и предотвращения пожаров, вызванных утечками электричества. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Этот УЗО защищает от поражения электрическим током при случайном прикосновении к повреждённой изоляции или металлическим частям оборудования, находящимся под напряжением. Также он предотвращает возгорание, вызванное длительными утечками тока, которые не фиксируются обычными автоматами. УЗО 4 полюса применяется в трёхфазных сетях 400 В, где требуется одновременная отсечка всех фаз и нуля. Подходит для бытовых и промышленных систем: станков, конвейеров, насосных групп, освещения, HVAC-систем.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который устройство может пропускать без срабатывания;
• Дифференциальный ток: 100 мА - чувствительность к утечкам; сработает при превышении этого значения;
• Тип тока утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от выпрямителей);
• Напряжение сети: 400 В AC - предназначено для трёхфазных сетей с нулём;
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток КЗ до этой величины;
• Количество полюсов: 4 - три фазы + ноль, все отключаются одновременно;
• Номинальное напряжение изоляции (Ui): 660 В - гарантия безопасности при повышенных напряжениях;
• Импульсное выдерживаемое напряжение (Uimp): 4000 В - устойчивость к грозовым скачкам;
• Частота: 50 Гц - оптимизировано для российских сетей;
• Степень защиты IP20 - защита от прикосновений пальцами, но не от пыли и влаги; требует установки внутри закрытого щита;
• Поперечное сечение провода: 1–25 мм2 - подходит для медных кабелей от 1 до 25 квадратов;
• Ширина по модулям: 4M - занимает 4 стандартных модуля на DIN-рейке (≈70,5 мм);
• Глубина монтажа: 50 мм - минимальный зазор в щите для свободного подключения;
• Рабочая температура: -10…+50 C - допустимый диапазон для помещений с контролируемым микроклиматом;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, в помещениях с нормальной влажностью;
• Степень загрязнения: 2 - подходит для помещений без значительного количества пыли и проводящих частиц;
• Тип устройства: электромеханическое - работает без внешнего питания, надёжнее в аварийных ситуациях;
• Способ монтажа: на DIN-рейку - стандартная установка в щитах любого типа;
• Гарантия: 120 месяцев - один из самых длинных сроков в классе.

Совместимость и монтаж

УЗО 4 полюса 80 А 100 мА тип A от EKF AVERES устанавливается на DIN-рейку в любом распределительном щите. Обязательно сочетать с автоматическим выключателем на 80 А - само УЗО не защищает от перегрузок и КЗ. Подключение: входные клеммы - сверху, выходные - снизу. Все четыре полюса должны быть подключены: L1, L2, L3, N. Ноль нельзя разрывать другими устройствами. Максимальное сечение провода - 25 мм2, минимум - 1 мм2. Для проводов меньше 1 мм2 используйте ответвления через клеммники. Пространство вокруг устройства должно обеспечивать доступ к клеммам и возможность проверки состояния.

Безопасность и стандарты

УЗО соответствует международному стандарту IEC 61008 и российскому ГОСТ Р 50030. Это гарантирует соответствие требованиям по безопасности, отказоустойчивости и точности срабатывания. Электромеханическая конструкция исключает зависимость от внешнего питания - даже при отключении напряжения устройство сохраняет функциональность. Шторки на клеммах предотвращают случайное прикосновение к токоведущим частям во время обслуживания.

Преимущества

• Электромеханический принцип работы - надёжность при любых сбоях в сети;
• Высокая отключающая способность (10 кА) - выдерживает мощные КЗ, характерные для промышленных сетей;
• Окно реального состояния контактов - позволяет визуально определить, разомкнуты ли контакты после срабатывания;
• Защитные шторки на клеммах - снижают риск травм при работе рядом с устройством;
• Окно для маркировки - удобно для идентификации цепи в сложных щитах;
• Литая лицевая панель - прочная, не деформируется, легко моется;
• Поддержка полного набора аксессуаров - можно дополнительно установить блокировки, сигнализацию, дистанционное управление.

Ограничения применения

• Не предназначен для защиты от перегрузок и коротких замыканий - обязательно использование с автоматом;
• IP20 - нельзя устанавливать вне закрытых щитов, в сырых или пыльных местах;
• Работает только в сетях переменного тока 50 Гц - не подходит для постоянного тока или частот выше/ниже 50 Гц;
• Температурный диапазон -10…+50 C - не рекомендован для установки на улице или в необогреваемых помещениях зимой;
• Не защищает от двойных утечек (например, когда человек касается двух фаз одновременно) - это задача других мер защиты.

Примеры использования

• Щитовая на этаже многоквартирного дома - защита группы розеток и освещения;
• Производственный участок с трёхфазным оборудованием - станки, насосы, компрессоры;
• Объекты с высокой плотностью нагрузки: торговые центры, офисы, больницы;
• Системы с преобразователями частоты - тип A эффективно реагирует на пульсирующие утечки от таких устройств;
• Цепи с длительной работой в режиме малых токов утечки - например, системы освещения с LED-драйверами.

Практические советы

• Выбирая УЗО, всегда проверяйте, что автомат перед ним имеет такой же номинальный ток (80 А) - иначе возможна некорректная работа;
• При монтаже соблюдайте полярность: ноль (N) подключается строго к клемме, помеченной буквой “N”;
• Проверяйте срабатывание кнопкой “T” ежемесячно - это обязательная процедура для всех УЗО;
• Если планируете много УЗО в одном щите - учтите глубину монтажа (50 мм) и оставьте запас для проводов;
• Для промышленных объектов рекомендуется использовать УЗО с временной задержкой (S-тип), но этот экземпляр - без задержки, поэтому подходит только для защиты людей и последней ступени;
• При использовании с частотниками или ИБП - тип A идеален, тип AC не справится с пульсацией.
