Автоматический выключатель ABN103c (22/18кА 380/415В) 3Р) 75A | 131008300 Lsis

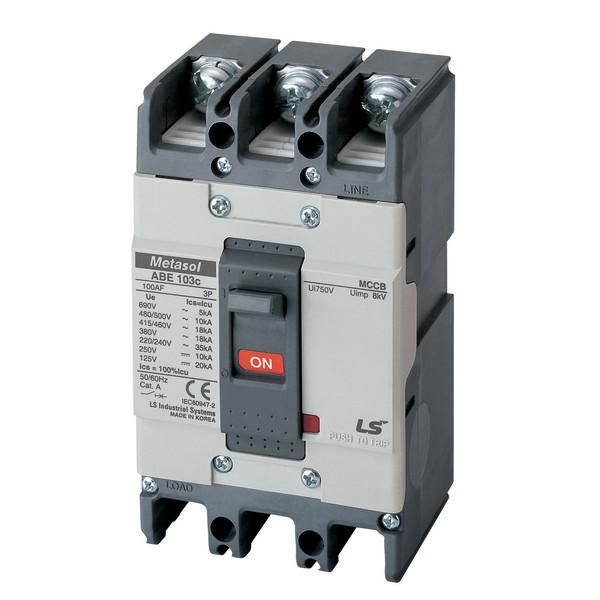

Автоматический выключатель 3-полюсный 75А 22/18кА 380/415В ABN103c от LS Electric предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для редких оперативных включений и отключений. Выключатель ABN103c выполнен в литом корпусе, рассчитан на работу в промышленных системах с напряжением до 690 В и подходит для установки на монтажную плату.

Назначение и область применения

Автоматический выключатель 3-полюсный 75А 22/18кА 380/415В ABN103c защищает трёхфазные сети от сверхтоков: перегрузок и коротких замыканий. Он используется там, где требуется надёжная коммутация и защита силового оборудования - например, в распределительных щитах, на станках, конвейерах, насосных станциях и других промышленных объектах. Устройство подходит для сетей с переменным током частотой 50 Гц, а также для цепей постоянного тока. Его применяют в условиях, где важна устойчивость к широкому диапазону температур - от -40 C до +40 C.

Технические характеристики

• Номинальный ток: 75 А - максимальный длительно допустимый ток без срабатывания расцепителя.
• Число полюсов: 3 - защита всех фаз одновременно.
• Номинальная отключающая способность: 22 кА (при 415 В) / 18 кА (при 380 В) - максимальный ток КЗ, который выключатель может безопасно отключить.
• Номинальное напряжение: 690 В - предельное рабочее напряжение для AC/DC цепей.
• Тип расцепителя: термомагнитный, нерегулируемый - тепловой элемент реагирует на долговременную перегрузку, электромагнитный - на внезапные скачки тока.
• Механическая износостойкость: 25 000 циклов - количество включений/выключений без потери функциональности.
• Коммутационная износостойкость: 10 000 циклов - число отключений при токе нагрузки, которые устройство выдерживает без повреждения контактов.
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов, но без защиты от воды.
• Способ монтажа: на монтажную плату - крепится через отверстия в печатной плате, не требует DIN-рейки.
• Диапазон температур: от -40 C до +40 C - работает в холодных и жарких помещениях, но не в условиях повышенной влажности или осадков.
• Указатель расцепления: есть - визуально показывает причину отключения (перегрузка или КЗ).
• Род тока: AC/DC - совместим с переменным и постоянным током.

Совместимость и монтаж

Выключатель ABN103c устанавливается исключительно на монтажную плату - он не подходит для крепления на DIN-рейку. Для монтажа необходимо просверлить отверстия в соответствии с габаритными чертежами устройства. Подключение проводов осуществляется к верхним и нижним зажимам. Номинальный момент затяжки клемм указан в документации производителя - важно соблюдать его, чтобы избежать перегрева или повреждения контактов. Поскольку степень защиты IP20 не обеспечивает герметичность, устройство следует устанавливать внутри закрытых шкафов, защищённых от пыли, влаги и механических воздействий.

Безопасность и стандарты

Автоматический выключатель 3-полюсный 75А 22/18кА 380/415В ABN103c соответствует международным требованиям безопасности для аппаратов низкого напряжения. Произведён по технологии литого корпуса, что гарантирует высокую электрическую прочность и устойчивость к внешним воздействиям. Применение термомагнитного расцепителя обеспечивает соответствие принципам селективной защиты. Устройство не имеет регулировки порогов срабатывания - это снижает риск неквалифицированной настройки, но требует точного подбора по расчетному току нагрузки.

Преимущества

• Высокая отключающая способность - способен отключать токи КЗ до 22 кА, что актуально для мощных промышленных систем.
• Долгий срок службы благодаря механической и коммутационной износостойкости - подходит для частых операций включения/отключения.
• Визуальный индикатор расцепления позволяет быстро определить причину аварии без дополнительного диагностирования.
• Широкий диапазон рабочих температур делает его пригодным для использования в неотапливаемых помещениях и на открытых площадках при условии защиты от атмосферных факторов.
• Поддержка работы как от переменного, так и от постоянного тока - универсальное решение для сложных систем.

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует специальной монтажной платы.
• Степень защиты IP20 не допускает использование во влажных, пыльных или outdoor-объектах без дополнительной защиты корпуса.
• Нерегулируемые расцепители нельзя адаптировать под изменённые условия нагрузки - при изменении тока потребления может потребоваться замена аппарата.
• Не рекомендован для частого включения/отключения под нагрузкой выше 75 А - это снизит срок службы контактов.
• Не предназначен для защиты цепей с высокими импульсными токами (например, пуск двигателей с высоким пусковым током без учета времени задержки).

Примеры использования

• Защита главного входа в промышленный станок с трехфазным двигателем мощностью до 55 кВт.
• Распределительный щит на заводе с несколькими линиями питания, где необходима быстрая реакция на КЗ.
• Щит управления насосной станцией в условиях зимнего климата (температура ниже 0 C).
• Системы постоянного тока малой мощности (например, в зарядных станциях или преобразователях), где требуется защита от перегрузки.

Практические советы

• Выбирая выключатель ABN103c, проверьте, что расчетный ток нагрузки вашей цепи не превышает 75 А - иначе возможны ложные срабатывания.
• При монтаже на плату используйте только медные провода подходящего сечения - не менее 16–25 мм2 для тока 75 А.
• Не устанавливайте устройство рядом с источниками тепла или в местах с высокой вибрацией - это может вызвать преждевременное срабатывание или повреждение внутренних механизмов.
• Проверяйте состояние контактов и наличие следов нагара каждые 6–12 месяцев при активном использовании - особенно после нескольких срабатываний.
• Если система требует регулировки порога срабатывания - выбирайте другую модель с регулируемым расцепителем.
