Выключатель автоматический ВА47-063Про, 1П, 25A, Icu-4,5kA, х-ка В | 7000008 Контактор (Legrand)

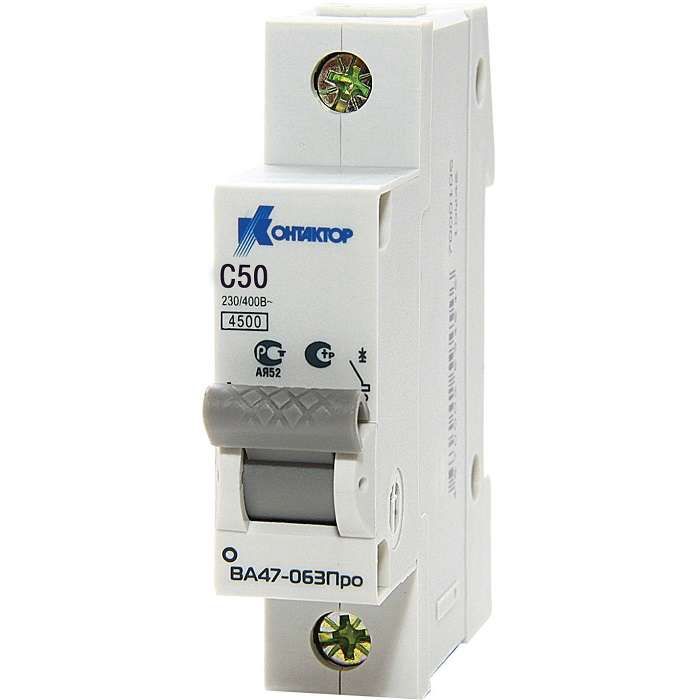

Автоматический выключатель ВА47-063Про - надёжный однополюсный защитный аппарат от бренда Контактор Ульяновск, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Артикул 7000008 соответствует сериям MCB и используется в жилых, офисных и промышленных объектах с переменным током.

Назначение и область применения

ВА47-063Про предназначен для автоматического отключения электрической цепи при превышении допустимой нагрузки (перегрузка) или возникновении короткого замыкания. Применяется в распределительных щитах низкого напряжения до 400 В, частотой 50 Гц. Подходит для защиты освещения, розеточных групп, бытовых приборов и маломощного оборудования - например, в квартирах, домах, административных зданиях и на участках производства с невысокими пусковыми токами.

Технические характеристики

• Номинальный ток: 25 А - максимальная постоянная нагрузка, которую выключатель может выдерживать без срабатывания;
• Отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который устройство способно безопасно прервать;
• Характеристика расцепителя: B - чувствителен к умеренным перегрузкам, идеально подходит для бытовых нагрузок с небольшими пусковыми токами (например, светильники, зарядные устройства);
• Напряжение: 400 В - рабочее напряжение сети переменного тока;
• Количество полюсов: 1 - управляет одной фазой цепи;
• Способ монтажа: на DIN-рейку шириной 1 модуль (17,5 мм);
• Степень защиты: IP20 - предохраняет от доступа пальцев и крупных предметов, но не защищает от воды и пыли; подходит только для внутренней установки в закрытых щитах;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности, но без прямого воздействия атмосферных осадков.

Совместимость и монтаж

ВА47-063Про устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно вставить корпус в рейку до характерного щелчка - защелка фиксирует устройство. Для демонтажа отведите защелку отверткой, вставленной в специальное углубление. Подключение проводов выполняется через винтовые клеммы: зачищенные концы проводов (до 2,5 мм2) затягиваются ключом или отверткой. Не требует дополнительных креплений. Совместим со всеми типами щитов, где применяются модульные автоматы серии MCB.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Конструкция исключает самопроизвольное отключение при вибрациях и обеспечивает четкую визуализацию состояния (рычаг вверх - включен, вниз - отключен). Отсутствие открытых токоведущих частей внутри щита снижает риск поражения током при правильной сборке.

Преимущества

• Надёжное срабатывание благодаря двойному расцепителю: тепловому (при длительной перегрузке) и магнитному (при коротком замыкании);
• Простота установки и обслуживания - не требуется инструмент для фиксации на рейке;
• Экономичный вариант для базовой защиты цепей с низкими пусковыми токами;
• Совместимость с другими модулями серии MCB - можно собирать компактные щиты с разными номиналами;
• Фиксированная ширина 1 модуль - оптимально для плотной укладки в ограниченном пространстве.

Ограничения применения

• Не подходит для цепей с высокими пусковыми токами - например, мощные насосы, компрессоры, сварочные аппараты (для них нужна характеристика C или D);
• IP20 не допускает использование во влажных помещениях (ванная, баня, улица) - требует герметичного щита;
• Однополюсная конструкция - нельзя использовать для защиты цепей с необходимостью отключения нулевого провода (в этом случае требуется двухполюсный автомат);
• Не рекомендован для промышленных систем с частыми аварийными режимами - срок службы может сократиться.

Примеры использования

• Защита группы розеток в спальной комнате;
• Отключение осветительной линии в коридоре;
• Щитовая защита для холодильника, микроволновки, телевизора;
• Подключение кабельной трассы к точечным светильникам в офисе;
• Замена старого автомата в существующем щите с сохранением формата 1 модуль.

Практические советы

• Выбирая ВА47-063Про, проверьте, что суммарная мощность подключённых приборов не превышает 5,5 кВт (25 А × 220 В);
• При замене убедитесь, что новый автомат имеет ту же характеристику B - замена на C/D может привести к ложным срабатываниям или, наоборот, к отказу защиты;
• Не используйте провода большего сечения - они не войдут в клемму, а меньшие могут плохо зажаться и нагреваться;
• Проверяйте состояние защелки перед установкой - поврежденная фиксация может вызвать выпадение автомата из рейки;
• Для удобства обслуживания помечайте каждый автомат этикеткой - особенно если щит содержит несколько одинаковых номиналов.
