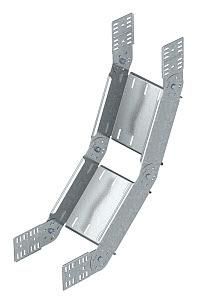

Вертикальный регулируемый угол 85x600 (RGBV 860 FT) | 7080603 OBO Bettermann

Угол регулируемый вертикальный 85x600 мм оцинкованный OBO BETTERMANN (артикул 7080603 / RGBV 860 FT) предназначен для создания вертикальных переходов между горизонтальными участками кабельных лотков с высотой боковой стенки 85 мм. Конструкция позволяет точно выставлять положение лотка по высоте на этапе монтажа.

Назначение и область применения

Этот угол используется для изменения направления кабельного пути на 90 градусов в вертикальной плоскости. Подходит для систем с кабельными лотками, у которых высота бортов составляет 85 мм. Применяется в промышленных объектах, офисных зданиях, на заводах и в распределительных пунктах, где требуется гибкая адаптация трассы к существующим препятствиям или перепадам уровней.

Технические характеристики

• Тип изделия: Угол
• Угол поворота: 90°
• Материал: Сталь с горячим цинкованием
• Толщина металла: 1 мм
• Высота: 85 мм
• Ширина: 600 мм
• Внутренний радиус изгиба: 400 мм
• Покрытие: Горячий цинк - защищает от коррозии даже при механических повреждениях
• Перфорация: Да - отверстия для крепления болтами или заклепками
• Конструктивное исполнение: Регулируемая в вертикальной плоскости секция - позволяет изменять высоту установки в пределах до 600 мм
• Исполнение: В комплекте соединительный элемент - обеспечивает герметичное и прочное соединение с лотком
• Обозначение производителя: RGBV 860 FT

Совместимость и монтаж

Угол совместим с кабельными лотками OBO BETTERMANN серии с высотой борта 85 мм. Соединение осуществляется через заводской фланец с перфорацией - достаточно просверлить отверстия и закрепить болтами M6 или заклепками. Монтаж выполняется после сборки основной трассы: угол крепится к нижнему и верхнему лоткам, затем регулируется по высоте путём ослабления и затяжки крепёжных элементов. Для точной настройки используйте уровень и штангенциркуль.

Безопасность и стандарты

Изделие соответствует требованиям EN 61537 и DIN VDE 0100-520 для кабельных систем. Горячее цинкование обеспечивает долговечную защиту в условиях повышенной влажности и агрессивной среды. Не содержит свинца и других токсичных веществ.

Преимущества

• Регулировка по высоте снижает необходимость резки и подгонки - экономит время при монтаже
• Горячее цинкование гарантирует срок службы более 25 лет в помещениях и на улице
• Перфорированные фланцы позволяют использовать любые стандартные крепёжные элементы
• Встроенный соединительный элемент исключает необходимость докупать дополнительные детали
• Чётко заданный внутренний радиус 400 мм предотвращает перегибы кабелей и сохраняет целостность изоляции

Ограничения применения

• Не предназначена для нагрузок выше допустимых для лотков 85 мм - проверяйте суммарную массу кабелей
• Не рекомендуется для использования в экстремально агрессивных химических средах (например, в кислотных производствах)
• Регулировка возможна только в вертикальной плоскости - не подходит для горизонтальных смещений
• Толщина 1 мм требует осторожного обращения при транспортировке - возможна деформация при ударах

Примеры использования

• Подключение кабельного лотка от потолочного уровня к полу в серверной комнате
• Проход через этажное перекрытие в жилом комплексе с последующим выводом к щитовым
• Создание вертикального ответвления от главной трассы к оборудованию на уровне пола
• Адаптация трассы к наличию трубопроводов или вентиляционных каналов

Практические советы

• Перед монтажом проверьте соответствие высоты борта лотка - 85 мм. Несоответствие вызовет зазоры и потерю жесткости
• При использовании в сырых помещениях дополнительно смажьте места соединения антикоррозийной пастой
• Не перетягивайте болты - это может деформировать перфорацию и нарушить контакт
• Для длинных вертикальных участков используйте несколько углов с промежуточным креплением каждые 1–1,5 метра
• Артикул 7080603 и RGBV 860 FT - это один и тот же продукт; при заказе можно использовать любой из них
