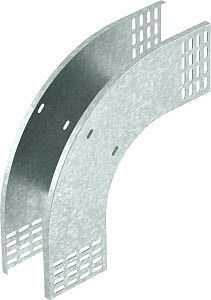

Вертикальный угол 90° внешний 110x150 (RBV 115 F FS) | 7007352 OBO Bettermann

Угол вертикальный внешний 90 град. 110x150 мм от OBO BETTERMANN (артикул rbv 115 f fs, 7007352) предназначен для изменения направления кабельных лотков на 90° в вертикальной плоскости, обеспечивая плавный переход между горизонтальными участками трассы. Продукт совместим с лотками высотой 110 мм и выполнен из цинкованной стали для долговечности в промышленных условиях.

Назначение и область применения

Этот угол используется для формирования вертикальных поворотов в системах кабельных лотков, когда необходимо изменить направление трассы с горизонтального на вертикальное - например, при выводе кабелей с этажа на этаж или вниз к оборудованию. Подходит для всех типов кабельных лотков с высотой боковой стенки 110 мм. Устанавливается в промышленных объектах, энергообъектах, на заводах, в распределительных пунктах и других местах, где требуется надёжная и защищённая прокладка силовых и управляющих кабелей.

Технические характеристики

• Угол поворота: 90° - позволяет выполнить точный вертикальный изгиб;
• Направление изгиба: вертикально вниз - ориентирован на нисходящую трассу;
• Габариты: 110 мм (высота) × 150 мм (ширина) - соответствует стандартным размерам лотков;
• Толщина материала: 1 мм - достаточна для механической прочности при нагрузках;
• Материал: сталь - обеспечивает жёсткость и устойчивость к деформациям;
• Покрытие: цинк - защищает от коррозии, особенно в помещениях с повышенной влажностью;
• Исполнение: без соединительного элемента - требует самостоятельного крепления к лоткам;
• Тип: RBV 115 F FS - внутренняя классификация OBO Bettermann;
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущен к применению на объектах атомной отрасли;
• Реестр промышленной продукции РФ: 1367\9\2023 - зарегистрирован в государственной базе.

Совместимость и монтаж

Угол 90 град. 110x150 мм совместим исключительно с кабельными лотками, имеющими высоту боковой стенки 110 мм. Для установки необходимо закрепить его болтами или самонарезающими винтами к торцам лотков - соединительные элементы в комплект не входят. Монтаж выполняется после сборки основной трассы. Рекомендуется использовать крепёж того же типа, что и для остальных элементов системы OBO Bettermann, чтобы сохранить целостность заземления и герметичности.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленных электроустановок. Наличие лицензии Росатома и регистрации в реестре промышленной продукции РФ подтверждает соответствие нормативам Российской Федерации. Цинковое покрытие снижает риск возникновения коррозийных процессов, которые могут нарушить электрическую связь в системе заземления. Продукт не содержит токсичных материалов и безопасен при обращении.

Преимущества

• Высокая механическая прочность благодаря стальной основе и толщине 1 мм;
• Защита от коррозии за счёт цинкового покрытия - увеличивает срок службы до 15–20 лет в средних условиях;
• Совместимость с широким спектром лотков OBO Bettermann и аналогичных систем;
• Поддержание целостности заземляющей цепи при правильном монтаже;
• Допущен к использованию на объектах с особыми требованиями - в том числе в ядерной отрасли.

Ограничения применения

• Не предназначена для горизонтальных поворотов - только для вертикального нисходящего направления;
• Не подходит для лотков с высотой стенки менее или более 110 мм - возможны щели и потеря защиты;
• Требует дополнительного крепёжа - не имеет встроенных фиксаторов или замков;
• Не рекомендуется для открытых наружных установок без дополнительной защиты от атмосферных воздействий - хотя цинк защищает, длительное воздействие дождя и снега может сократить срок службы;
• Не является водо- или пылезащитным элементом - не обеспечивает IP-класс защиты.

Примеры использования

• Переход кабелей от горизонтального лотка на втором этаже к нижнему уровню в машинном зале;
• Вывод питания от распределительного шкафа на уровень пола для подключения оборудования;
• Обустройство трассы в цехах с многоуровневым расположением станков и автоматических линий;
• Прокладка кабелей в АЭС, тепловых электростанциях и других объектах, где требуется сертифицированное оборудование.

Практические советы

• Перед монтажом проверьте, что высота боковой стенки вашего лотка точно равна 110 мм - даже +-2 мм могут вызвать плохое прилегание;
• Используйте крепёж с подходящей длиной - он должен проходить через стенку лотка и угол, но не выступать внутри канала;
• При необходимости соедините несколько углов последовательно - они совместимы друг с другом по форме и размеру;
• После установки проверьте контактную поверхность - она должна быть плотно прижата, чтобы не нарушалась система заземления;
• Храните изделие в сухом месте - даже цинковое покрытие может начать окисляться при постоянной влажности.
