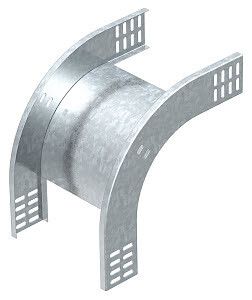

Вертикальный угол 90° внешний 60x600 (RBV 660 F FS) | 7007079 OBO Bettermann

Угол вертикальный внешний 90 град. 60x600 мм от OBO BETTERMANN - это жесткая металлическая деталь для формирования наружных поворотов в системах кабельных лотков с высотой стенки 60 мм. Артикул rbv 660 f fs обеспечивает надежное направление кабелей в вертикальных переходах, особенно там, где требуется прочность и долговечность.

Назначение и область применения

Этот угол предназначен для создания наружных поворотов на 90° в системах кабельных лотков, где боковые стенки имеют высоту 60 мм. Он используется в местах, где трасса меняет направление вниз - например, при переходе с горизонтального участка на вертикальную шахту или при выводе кабелей с этажа на этаж. Подходит для промышленных объектов, энергообъектов, транспортной инфраструктуры и других зон с высокими требованиями к защите проводов.

Технические характеристики

• Угол поворота: 90° - позволяет выполнить точный наружный поворот без дополнительных комплектующих
• Ширина: 600 мм - соответствует стандартным длинам лотков, упрощает сборку
• Высота стенки: 60 мм - совместим с лотками того же размера
• Толщина материала: 1 мм - обеспечивает достаточную жесткость при минимальном весе
• Материал: оцинкованная сталь - устойчив к коррозии, подходит для сухих и влажных помещений
• Покрытие: цинк - антикоррозийное защитное слоё, соответствует ГОСТ 14918
• Перфорация: да - есть отверстия для крепления болтами или заклепками
• Исполнение: без соединительного элемента - требует самостоятельного крепления к лоткам
• Направление изгиба: вертикально ниспадающий - направлен вниз, идеален для вертикальных спусков
• Исполнение изгиба: жесткий - сохраняет форму без деформаций при нагрузках

Совместимость и монтаж

Угол 90 град. 60x600 мм совместим с любыми кабельными лотками OBO BETTERMANN и аналогичными моделями, имеющими высоту боковой стенки 60 мм. Для установки необходимо:

• Закрепить угол к торцам двух лотков с помощью самонарезающих винтов, заклепок или болтов через перфорацию
• Обеспечить плотное прилегание к поверхности лотка - зазоры снижают механическую устойчивость
• Не использовать с лотками другой высоты (например, 40 мм или 100 мм) - не будет герметичности и фиксации

При монтаже важно соблюдать равномерность усилий затяжки - перегрузка может вызвать деформацию оцинкованного покрытия.

Безопасность и стандарты

• Произведён в соответствии с немецкими и европейскими стандартами качества OBO BETTERMANN
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023 - допущен к применению на атомных объектах
• Внесён в Реестр промышленной продукции РФ (№ 1367\9\2023) - сертифицирован для использования в России

Преимущества

• Оцинкованная сталь с толщиной 1 мм - сочетает прочность, легкость и долговечность
• Жесткий изгиб - не прогибается под весом кабелей, не требует усиления
• Перфорация - ускоряет монтаж и позволяет выбрать оптимальную точку крепления
• Совместимость с широким кругом лотков - универсальное решение для большинства систем
• Подтверждённая безопасность - лицензия Росатома гарантирует соответствие строгим нормам

Ограничения применения

• Не предназначена для внутренних поворотов - используйте внутренние углы для таких задач
• Не рекомендовано использование в условиях постоянного контакта с агрессивными химическими средами (кислоты, щелочи)
• Не подходит для лотков с высотой стенки отличной от 60 мм - возможны зазоры и потеря удержания кабелей
• Без соединительного элемента - требует дополнительных крепежей и времени на установку

Примеры использования

• Спуск кабелей с потолка в подвале промышленного цеха
• Переход между этажами в офисном здании через технологические шахты
• Формирование контура вокруг колонн в распределительных пунктах
• Системы кабельных трасс на АЭС и других объектах с повышенными требованиями безопасности

Практические советы

• Проверьте перед монтажом, что все лотки, к которым вы присоединяете угол, имеют одинаковую высоту (60 мм) - даже 2–3 мм расхождения нарушают герметичность
• Используйте крепеж с пластиковыми или резиновыми прокладками - предотвращает повреждение цинкового покрытия
• При необходимости удлинения трассы - комбинируйте этот угол с прямыми участками, а не с другими углами под одним направлением
• Артикул rbv 660 f fs - запомните его: он однозначно идентифицирует именно эту модель среди других углов OBO BETTERMANN
• Храните в сухом месте до монтажа - длительное воздействие влаги может вызвать белый налет на цинке, хотя это не влияет на функциональность
