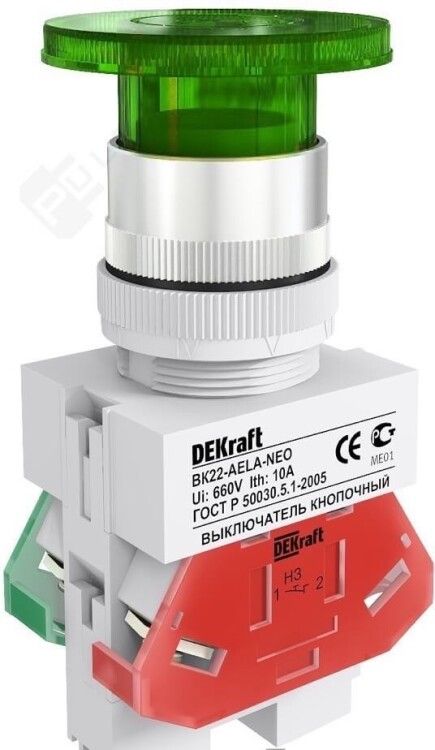

Выключатель кнопочный ВK-22 AELA диам. 22мм грибовидный зеленый неон 220В - 25029DEK APC

Выключатель кнопочный грибовидный диаметр 22 мм, цвет зеленый, неон, 220 В, серия ВК-22 от DEKraft - это надежный элемент управления с индикацией состояния цепи, подходящий для монтажа на панелях оборудования. Артикул 25029dek обеспечивает совместимость с типичными решениями автоматизации и контроля.

Назначение и область применения

Выключатель ВК-22 предназначен для ручного включения и выключения электрических цепей с одновременной индикацией активного состояния через неоновую лампу. Подходит для использования в системах управления станков, конвейеров, шкафов автоматики, насосных и вентиляционных установках. Может применяться как аварийный останов или сигнал начала работы. Устанавливается на стационарные и подвижные части оборудования.

Технические характеристики

• Напряжение питания: 220 В переменного тока (частота 50/60 Гц)
• Номинальный ток: 10 А
• Тип тока: Переменный
• Тип индикации: Неоновая лампа (встроена в толкатель)
• Цвет толкателя: Зеленый
• Цвет переднего кольца: Хром
• Диаметр монтажного отверстия: 22 мм
• Степень защиты: IP54 (защита от пыли и брызг воды)
• Конструкция: Грибовидная кнопка без фиксации (возвращается в исходное положение при отпускании)
• Количество контактов: 1 нормально замкнутый (НЗ), 1 нормально открытый (НО)
• Тип подключения: Винтовые зажимы
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, повышенной влажности)
• Конструкция линзы: Круглая, прозрачная
• Наличие переднего кольца: Да - обеспечивает герметичную посадку и эстетичный вид
• Количество установочных мест: 1

Совместимость и монтаж

Выключатель ВК-22 монтируется на лицевых панелях или дверях шкафов через круглое отверстие диаметром 22 мм. Для установки требуется предварительно просверленное отверстие соответствующего размера. После вставки кнопки фиксируется за счет резьбы на корпусе и контргайки - специальных инструментов не требует. Подключение осуществляется через винтовые клеммы: провода сечением до 2,5 мм2 легко затягиваются. Совместим с большинством стандартных щитов и панелей, где используется унифицированный диаметр 22 мм.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ 50030.5.1-2005, который регламентирует безопасность устройств управления для электрооборудования. Степень защиты IP54 позволяет использовать его в условиях возможного попадания пыли и брызг воды - подходит для цехов, мастерских, помещений с повышенной влажностью. Климатическое исполнение УХЛ4 гарантирует работу в неотапливаемых помещениях при низких температурах.

Преимущества

• Яркая неоновая индикация четко показывает состояние цепи даже при слабом освещении
• Грибовидная форма удобна для быстрого нажатия рукой - особенно в экстренных ситуациях
• Хромированное кольцо повышает долговечность поверхности и снижает риск коррозии
• Винтовое подключение надежно и не требует специализированных разъемов
• Один корпус содержит два типа контактов - НЗ и НО - что расширяет возможности схемотехники

Ограничения применения

• Не предназначен для постоянного удерживания в нажатом состоянии - отсутствие фиксации делает его исключительно импульсным устройством
• Максимальное напряжение - 220 В, хотя заявлено до 660 В в описании производителя - рекомендуется использовать строго в рамках 220 В для гарантированной безопасности
• Не следует применять в средах с постоянным воздействием струй воды, масел или химических растворов - IP54 недостаточен для таких условий
• Неоновая лампа имеет ограниченный срок службы - при ее выходе из строя замена возможна только путем замены всего устройства

Примеры использования

• Аварийная остановка на станке - зеленый цвет указывает на готовность к запуску, красный обычно используется для останова
• Индикация включения насоса в системе водоснабжения - свет горит при работе
• Ручной запуск конвейера в сборочном цехе - оператор нажимает кнопку, чтобы начать движение
• Контрольный пункт на щите управления - визуальное подтверждение активации цепи

Практические советы

• При монтаже проверьте глубину отверстия - корпус ВК-22 требует свободного места за панелью для установки контргайки
• Не используйте силовые провода больше 2,5 мм2 - они плохо фиксируются в винтовых клеммах
• Если нужна функция фиксации (например, для длительного включения), выбирайте другую модель - этот выключатель не имеет механической фиксации
• Для увеличения срока службы неоновой лампы избегайте частых включений/выключений свыше 10 раз в минуту
• Проверяйте соответствие цвета кнопки стандартам: зеленый - “готов”, красный - “останов”. Это важно для соблюдения правил безопасности на объекте
