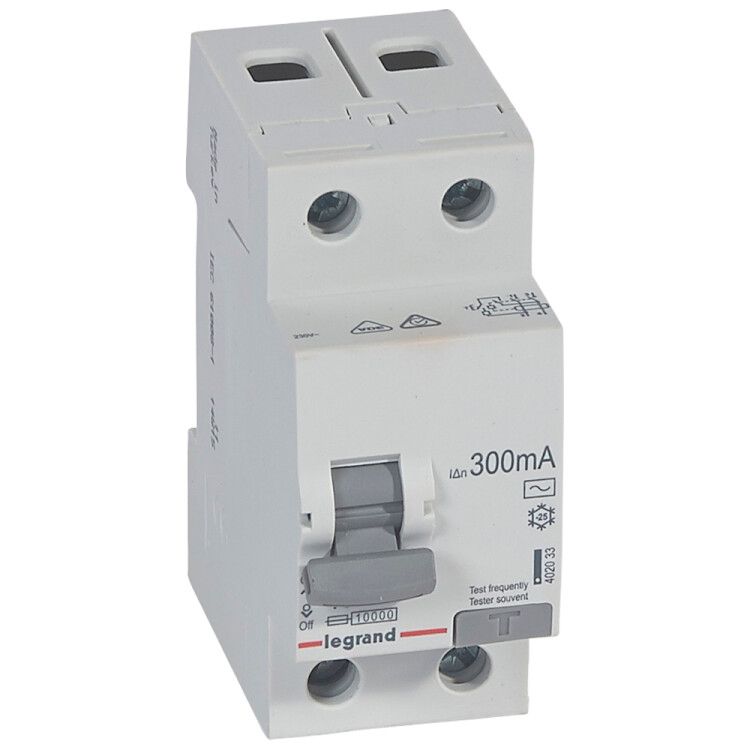

Выключатель дифференциальный (УЗО) RX3 2п 40А 300мА тип AC | 402033 Legrand

Выключатель дифференциального тока (УЗО) RX3 2 полюса 40 А 300 мА тип AC 2 модуля обеспечивает защиту от поражения электрическим током и возгорания из-за утечек тока в бытовых и промышленных сетях. Устройство от бренда Legrand и IEK соответствует серии RX3 и имеет артикул 402033.

Назначение и область применения

УЗО RX3 2 полюса 40 А 300 мА тип AC 2 модуля защищает людей от поражения электрическим током при утечках на землю и предотвращает возгорание проводки из-за повреждённой изоляции. Подходит для установки в распределительных щитах жилых домов, офисов, производственных цехов и объектов коммерческой недвижимости. Применяется в однофазных сетях 230 В с частотой 50 Гц.

Технические характеристики

• Номинальный ток: 40 А — выдерживает нагрузку до 40 ампер без перегрева;
• Дифференциальный ток: 300 мА — срабатывает при утечке тока свыше 0,3 ампера;
• Тип тока утечки: AC — реагирует на переменный ток утечки (наиболее распространённый тип в бытовых сетях);
• Количество полюсов: 2 — контролирует фазу и ноль одновременно;
• Количество модулей DIN: 2 — занимает два стандартных модуля на рейке (17,5 мм каждый);
• Номинальное напряжение: 230 В / Напряжение изоляции: 250 В — рассчитан на работу в сети 230 В с запасом по изоляции;
• Номинальная отключающая способность: 10 кА — способен безопасно отключить цепь при коротком замыкании до 10 тысяч ампер;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения;
• Сечение провода: 0,75–50 мм² (однопроволочный), 0,75–35 мм² (многопроволочный) — совместим с большинством силовых кабелей;
• Частота: 50 Гц — предназначено для сетей России и стран СНГ;
• Рабочая температура: -25…+60 °C — работает в холодных и жарких условиях;
• Степень защиты: IP20 — защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли;
• Глубина монтажа: 44 мм — требует достаточного места внутри шкафа;
• Наличие блокировки: да — предотвращает случайное включение после срабатывания;
• Климатическое исполнение: УХЛ4 — предназначен для работы в помещениях с умеренным и холодным климатом;
• Степень загрязнения: 2 — допустимо наличие пыли и небольшой влажности в помещении;
• Соответствие стандартам: МЭК 60898-1, МЭК 60947 — сертифицирован для использования в Европе и РФ.

Совместимость и монтаж

УЗО RX3 2 полюса 40 А 300 мА тип AC 2 модуля монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место глубиной не менее 44 мм. Клеммы рассчитаны на однопроволочные и многопроволочные провода — затяжка осуществляется винтами. Блокировка препятствует повторному включению без ручного сброса, что важно для безопасности. Устройство совместимо с автоматическими выключателями других производителей, если они также установлены на DIN-рейке и имеют аналогичные габариты.

Безопасность и стандарты

Выключатель дифференциального тока RX3 соответствует международным нормам МЭК 60898-1 (для бытовых применений) и МЭК 60947 (для промышленных систем). Наличие функции блокировки исключает самопроизвольное включение после аварийного отключения. Защита IP20 гарантирует безопасность при доступе к устройству со стороны пользователя, однако не защищает от попадания влаги — не применяйте в сырых местах без дополнительной защиты корпуса.

Преимущества

• Функция блокировки снижает риск повторного включения при наличии опасности;
• Широкий диапазон сечения проводов позволяет использовать с различными кабелями без переходников;
• Высокая отключающая способность (10 кА) обеспечивает надёжность даже при серьёзных КЗ;
• Подходит как для бытовых, так и для промышленных задач — универсальное решение;
• Известные бренды Legrand и IEK обеспечивают качество сборки и долгий срок службы.

Ограничения применения

• Не подходит для сетей постоянного тока — только переменный ток типа AC;
• IP20 не защищает от влаги — нельзя устанавливать вне помещений или в сырых зонах (ванная, баня, подвал без осушения);
• Требуется минимум 44 мм глубины в щите — не подходит для компактных шкафов;
• Не является автоматическим выключателем — необходимо сочетать с аппаратом защиты от перегрузок и КЗ;
• Не реагирует на постоянные утечки тока — для таких ситуаций нужны УЗО типа A или B.

Примеры использования

• Защита группы розеток в кухне или ванной комнате;
• Обеспечение безопасности на участке питания станков, насосов, конвейеров в цеху;
• Установка в этажном щите многоэтажного дома для защиты нескольких квартир;
• Дополнительная защита в распределительном щите торгового центра или офисного здания.

Практические советы

• Перед установкой проверьте соответствие сечения проводов — используйте однопроволочные для больших сечений (>35 мм²), многопроволочные — для меньших;
• Не забудьте подключить нулевой провод через УЗО — он обязательно проходит через устройство;
• Проверяйте работоспособность кнопкой “T” ежемесячно — это обязательная процедура;
• Если в вашей сети есть частые ложные срабатывания — возможно, нужен УЗО типа A вместо AC;
• При использовании в промышленности рекомендуется параллельно устанавливать автоматический выключатель на 40 А — УЗО не защищает от перегрузок.
