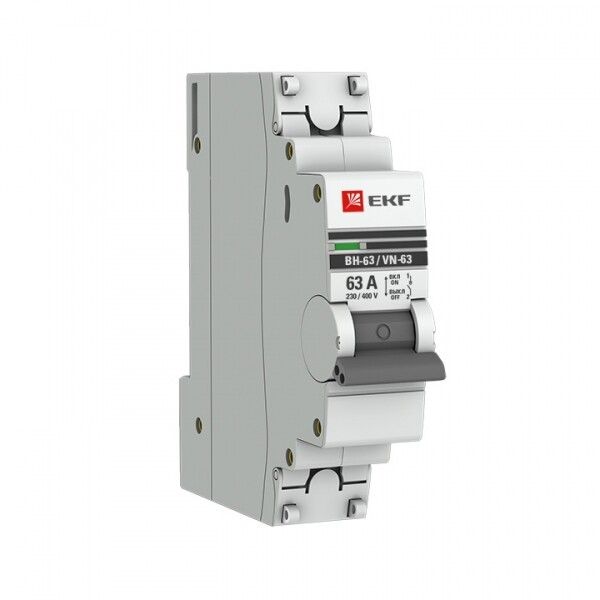

Выключатель нагрузки модульный ВН-63, 1P 63А EKF PROxima | SL63-1-63-pro

Выключатель нагрузки модульный 1P 63А ВН-63 от бренда EKF, серия Proxima - устройство для ручного включения и отключения электрической цепи с нагрузкой до 63 А. Применяется в распределительных щитах для управления освещением, нагревательными приборами и другим оборудованием, где требуется надёжное механическое отключение без автоматической защиты от КЗ.

Назначение и область применения

Выключатель нагрузки модульный 1P 63А ВН-63 предназначен для частого ручного включения и отключения электрических цепей с активной или слегка реактивной нагрузкой. Не защищает от короткого замыкания - используется совместно с автоматическим выключателем или предохранителем.

• Подходит для управления светильниками, тепловыми приборами, насосами, вентиляторами.
• Идеален для распределительных щитов жилых домов, офисов, производственных помещений.
• Часто применяется как разъединитель перед ремонтом или обслуживанием оборудования.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может коммутировать без повреждений.
• Напряжение: 230 В переменного тока (AC) - рассчитан на однофазную сеть 220–240 В.
• Количество полюсов: 1 - управляет одной фазой цепи.
• Отключающая способность при КЗ: 2 кА - способен выдерживать кратковременный ток короткого замыкания до 2000 А, но не отключает его автоматически.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям пальцами, но не от пыли и влаги; устанавливается только внутри закрытых щитов.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить медный провод до этого сечения через винтовые зажимы.
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм.
• Ширина по модулю: 1 М - занимает один стандартный модуль в щите (17,5 мм).
• Глубина монтажа: 41 мм - требует свободного места за щитом для установки и доступа к контактам.
• Тип подключения: винтовое - надёжное соединение, требует периодического контроля затяжки.
• Тип управления: рычаг - удобный для ручного включения/выключения, имеет чёткую фиксацию положений “ON/OFF”.
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, допустима повышенная влажность, но не в условиях прямого попадания воды.
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008) - соответствует международным требованиям к выключателям нагрузки.

Совместимость и монтаж

Выключатель нагрузки модульный 1P 63А ВН-63 совместим с любыми щитами, имеющими стандартную DIN-рейку. Подключается одножильным или многожильным проводом сечением до 25 мм2. Для обеспечения долговечности рекомендуется использовать кабель с медными жилами и качественную подготовку концов (наконечники НШВИ).

• Установка: фиксируется на DIN-рейке щелчком - не требует дополнительных креплений.
• Подключение: зажимы расположены сверху и снизу - можно подключать вход и выход с любой стороны.
• Совмещаемость: легко сочетается с автоматическими выключателями EKF серии Proxima, УЗО и другими модульными устройствами.

Безопасность и стандарты

Выключатель нагрузки модульный 1P 63А ВН-63 соответствует ГОСТ Р 50030.3-2012 и МЭК 60947.3-2008, что гарантирует соответствие требованиям безопасности при ручной коммутации. Отличается от автомата тем, что не имеет тепловой или электромагнитной защиты - поэтому его нельзя использовать как единственный элемент защиты цепи.

IP20 не предусматривает защиту от внешних воздействий - устройство обязательно должно быть установлено внутри закрытого металлического или пластикового щита.

Преимущества

• Простая и надёжная конструкция - минимум деталей, высокая отказоустойчивость.
• Физическая изоляция цепи при отключении - обеспечивает безопасность при работах по обслуживанию.
• Небольшая глубина (41 мм) - экономит место в компактных щитах.
• Совместимость с серией Proxima - единый стиль, цвет, форма и качество сборки с другими устройствами EKF.
• Винтовые зажимы обеспечивают прочное соединение даже при больших токах.

Ограничения применения

• Не предназначен для защиты от короткого замыкания - обязательна установка автоматического выключателя или предохранителя в цепи.
• Не работает в условиях влажности, запылённости или открытых площадках - IP20 исключает использование вне щитов.
• Не подходит для частого включения/отключения при высоких индуктивных нагрузках (например, двигатели) - риск возникновения дуги и износа контактов.
• Не имеет возможности удалённого управления - только ручное управление рычагом.

Примеры использования

• Разъединитель для отключения группы освещения в административном здании перед заменой ламп.
• Коммутационный элемент в щите котельной для управления электрокотлом мощностью до 14 кВт.
• Ручной выключатель для питания конвейера на производстве, где нужна явная визуальная проверка состояния цепи.
• Обеспечение безопасного отключения системы подогрева труб в холодном климате.

Практические советы

• Выбирая выключатель нагрузки модульный 1P 63А ВН-63, убедитесь, что ваша нагрузка не превышает 63 А - превышение вызывает перегрев и выход из строя.
• Проверьте посадочный диаметр винтовых зажимов - они подходят для проводов до 25 мм2, но не для более толстых.
• После монтажа протяните все винты - особенно после первых нескольких включений, когда происходит усадка проводника.
• Не используйте этот выключатель вместо автомата - он не спасёт от пробоя изоляции или КЗ.
• Для систем с частыми включениями (более 10 раз в день) рассмотрите вариант с более дорогими аппаратами с дугогашением - ВН-63 оптимизирован для редкой коммутации.
