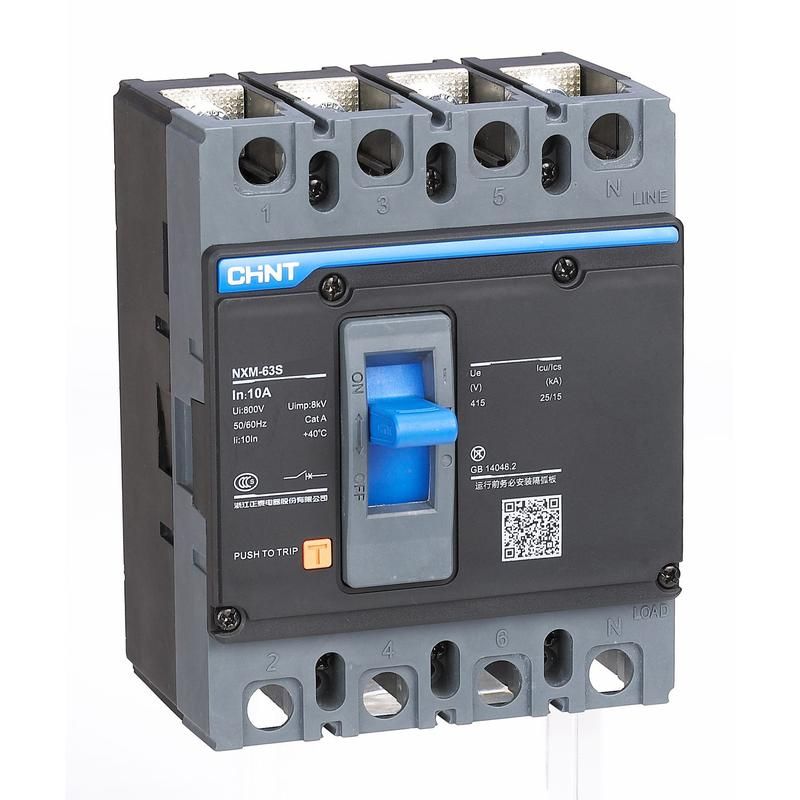

Выключатель автоматический NXM-63H/3P 25A 50кА (R) | 205893 CHINT

Автоматический выключатель NXM-63H (R) от CHINT - трёхполюсное устройство с номинальным током 25 А и отключающей способностью 50 кА, предназначенное для защиты электрических цепей в распределительных щитах. Модель оснащена моторным приводом и предназначена для установки в встроенные системы управления, такие как АВР, ВРУ и ГРЩ.

Назначение и область применения

Автоматический выключатель NXM-63H (R) защищает электрооборудование от перегрузок, коротких замыканий и снижения напряжения ниже допустимого уровня. Применяется в вводно-распределительных устройствах: автоматических системах резервирования (АВР), вводно-распределительных узлах (ВРУ) и главных распределительных щитах (ГРЩ). Подходит для промышленных объектов, где требуется надёжная защита силовых цепей с высокой токовой нагрузкой.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Отключающая способность Icu: 50 кА - способность безопасно прервать ток короткого замыкания до 50 тысяч ампер;
• Количество полюсов: 3 - управление тремя фазами одновременно;
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети переменного тока;
• Тип конструкции: автоматический выключатель в литом корпусе - прочная герметичная оболочка, устойчивая к механическим воздействиям;
• Конструктивное исполнение: встроенное - предназначен для монтажа внутрь шкафа, без наружной рамки;
• Моторный привод: есть - позволяет дистанционно включать/выключать аппарат через внешний сигнал;
• Диапазон регулировки тока КЗ: 300 А - порог срабатывания мгновенного расцепления можно настраивать в пределах 300 А (не более чем в 12 раз выше номинального тока);
• Степень защиты IP30 - защита от твердых предметов диаметром более 2,5 мм, но не от воды и пыли; подходит только для установки внутри закрытых щитов.

Совместимость и монтаж

Автоматический выключатель NXM-63H (R) совместим со штангами DIN 35 мм. Установка выполняется в закрытые металлические или пластиковые щиты с доступом к контактам сверху или сбоку. Для работы с моторным приводом необходим источник управления 24–230 В переменного или постоянного тока. Подключение проводов - зажимы с винтовым креплением, рекомендованное сечение жил: до 25 мм2. Обязательно соблюдать посадочные габариты: устройство не требует специальных адаптеров, но не совместимо с другими сериями (например, NXB или NXM-S) из-за различий в механизме крепления.

Безопасность и стандарты

Произведён в соответствии с международными нормами IEC 60947-2. Соответствует требованиям безопасности для промышленного оборудования. Наличие моторного привода позволяет исключить ручное вмешательство при аварийном отключении, что соответствует принципам автоматизации и минимизации человеческого фактора.

Преимущества

• Высокая отключающая способность (50 кА) обеспечивает надёжную работу даже в сетях с большими токами КЗ;
• Моторный привод даёт возможность удалённого управления - удобно для автоматизированных систем и дистанционного контроля;
• Литой корпус повышает долговечность и устойчивость к вибрациям и химическим воздействиям в условиях производства;
• Настройка тока срабатывания КЗ (до 300 А) позволяет точно адаптировать защиту под конкретную нагрузку, избегая ложных срабатываний.

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP30 не защищает от влаги и пыли, поэтому запрещено использование вне закрытых щитов;
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходимо использовать отдельный УЗО;
• Регулируемый ток КЗ ограничен максимумом 300 А - не подходит для цепей с очень малыми токами КЗ (менее 100 А), где требуется точная настройка;
• Требуется наличие внешнего источника питания для моторного привода - без него дистанционное управление невозможно.

Примеры использования

• Главный входной автомат в ГРЩ промышленного цеха с мощностью до 40 кВт;
• Защита основной фазы в системе АВР на объекте с двумя источниками питания;
• Коммутация трёхфазного двигателя 15 кВт в конвейерной линии с частотным преобразователем;
• Распределительный автомат в щите управления насосной станцией с возможностью дистанционного отключения.

Практические советы

• Перед установкой проверьте соответствие номинального тока (25 А) нагрузке - не превышайте этот показатель длительно;
• Используйте моторный привод только при наличии готовой системы управления (PLC, SCADA) - он не работает автономно;
• При монтаже в щитах с плотной компоновкой учтите габариты NXM-63H (R): устройство занимает 3 модуля (54 мм шириной);
• Не используйте в помещениях с повышенной влажностью, паром или агрессивной средой - IP30 недостаточно для таких условий;
• Проверяйте целостность контактов и затяжку винтов каждые 6–12 месяцев - особенно при частых включениях или вибрациях.
