Выключатель автоматический А63-МГ-16А-10Iн-110DC-У3 | 104102 КЭАЗ

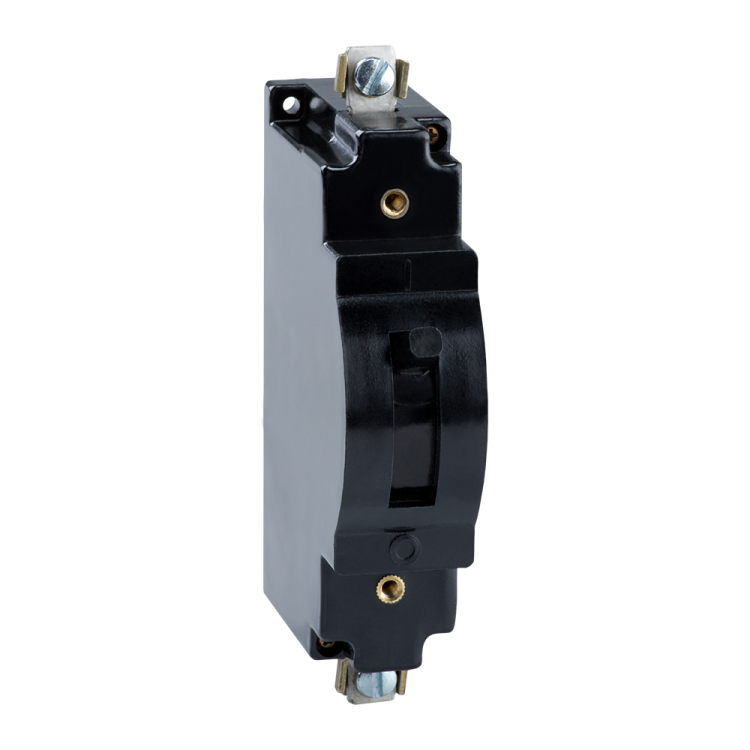

Автоматический выключатель А63-МГ-16А-10Iн-110DC-У3 от КЭАЗ - однополюсный прибор в литом корпусе для защиты цепей постоянного тока 110 В от перегрузок и коротких замыканий. Подходит для стационарной установки на монтажную плату в условиях широкого диапазона температур.

Назначение и область применения

А63-МГ-16А-10Iн-110DC-У3 предназначен для безопасного включения и отключения электрических цепей постоянного тока. Он защищает оборудование от повреждений при перегрузках и коротких замыканиях. Также позволяет выполнять ручные операции включения и отключения до 30 раз в сутки.

Используется в системах с источниками постоянного тока: аккумуляторные батареи, выпрямители, системы энергообеспечения железнодорожного транспорта, промышленные контроллеры, зарядные устройства, автономные электростанции.

Технические характеристики

• Номинальное напряжение: 110 В постоянного тока (DC)
• Номинальный ток: 16 А
• Номинальная отключающая способность: 2,5 кА
• Число полюсов: 1
• Тип расцепителя: электромагнитный с гидравлическим замедлением
• Уставка магнитного расцепления: 10 × Iн (160 А)
• Диапазон настройки тепловой защиты: фиксированная - 16 А
• Диапазон срабатывания КЗ: 1,8 А (минимальный порог срабатывания)
• Наличие задержки срабатывания: да - обеспечивает селективность при кратковременных импульсах нагрузки
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Климатическое исполнение: У3 - работает при температурах от –40 C до +60 C
• Максимальное сечение кабеля: 6 мм2
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату
• Крепление: винтовое
• Привод: ручной рычажковый
• Дугогасительная камера: есть - снижает риск возгорания при отключении
• Вспомогательные контакты: отсутствуют
• Нормативный документ: ГОСТ Р 50030.2-2010

Совместимость и монтаж

А63-МГ-16А-10Iн-110DC-У3 устанавливается исключительно на монтажную плату с помощью винтового крепления. Для правильной сборки необходимо соблюдать шаг крепёжных отверстий, соответствующий стандартным платформам для серии А63.

Подключение проводов - только винтовое. Максимальное сечение жил - 6 мм2. Применение более толстых проводов недопустимо - возможна потеря герметичности и контактного давления.

Не совместим с модульными DIN-рейками. Для установки требуется специальная панель с отверстиями под базовый корпус. Совместим с другими устройствами серии А63, АЕ20, АП50Б по форм-фактору и креплению.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2-2010, что гарантирует соответствие международным стандартам на автоматические выключатели. Наличие дугогасительной камеры предотвращает образование открытой дуги при отключении, снижая риск возгорания.

IP20 не обеспечивает защиту от пыли и влаги - применение допускается только внутри закрытых щитов или корпусов, где исключён доступ к внешней среде.

Преимущества

• Гидравлическое замедление срабатывания - снижает вероятность ложных срабатываний при кратковременных скачках тока
• Широкий диапазон рабочих температур - надёжная работа в суровых климатических условиях
• Фиксированная уставка тепловой защиты - не требует настройки после установки
• Литой корпус - повышенная механическая прочность и долговечность
• Специально адаптирован для DC-цепей - оптимизирован для работы с постоянным током, где дуга труднее гасится, чем в переменном

Ограничения применения

• Не применяется в сетях переменного тока - только для постоянного тока 110 В
• Нельзя использовать вне закрытых корпусов из-за низкой степени защиты IP20
• Отсутствие вспомогательных контактов - нельзя подключить сигнализацию или удалённое управление
• Максимум 30 операций включения/отключения в сутки - не подходит для частого циклического управления
• Не совместим с DIN-рейками - требует специальной монтажной платы

Примеры использования

• Защита цепей питания контроллеров в железнодорожных вагонах
• Отключение аккумуляторных батарей в солнечных электростанциях
• Защита силовых цепей сварочных аппаратов постоянного тока
• Коммутация и защита в системах бесперебойного питания (ИБП) на 110 В DC
• Щитовые решения в промышленных автоматах и конвейерах с DC-питанием

Практические советы

• Перед монтажом проверьте, что напряжение в цепи действительно составляет 110 В DC - использование на другом напряжении нарушает работу расцепителей
• При затяжке винтов используйте отвертку с ограничителем момента - переусиливать нельзя, чтобы не повредить пластик корпуса
• Убедитесь, что монтажная плата имеет достаточные зазоры вокруг аппарата - для теплоотвода и доступа к рычагу
• Если нужна сигнализация состояния, выбирайте модели с вспомогательными контактами (например, А63-МГ-16А-10Iн-110DC-У3-С)
• Для систем с высокой частотой коммутации рассмотрите возможность замены на контакторы - автомат не предназначен для ежедневных тысяч включений
