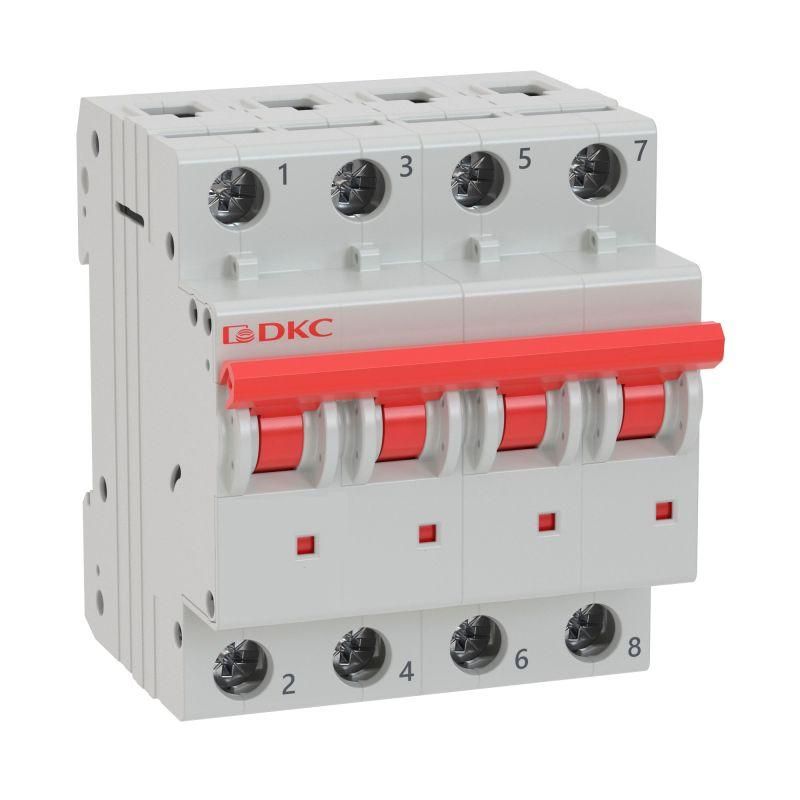

Выключатель автоматический четырехполюсный YON MD63-4B25-6 6kA | DKC ДКС

Автоматический выключатель DKC md63-4b25-6 - четырёхполюсное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, офисных и промышленных объектах. Номинальный ток 25 А и характеристика срабатывания B делают его универсальным решением для нагрузок с умеренным пусковым током.

Назначение и область применения

Выключатель автоматический модульный DKC md63-4b25-6 предназначен для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Четыре полюса позволяют одновременно отключать все фазы и нейтраль - важно для систем TN-S и TT, где требуется полное отключение нулевого провода. Применяется в распределительных щитах зданий, на входе в оборудование, в цепях освещения, бытовой техники и маломощных промышленных станков. Особенно эффективен там, где есть риск возникновения кратковременных перегрузок - например, при запуске двигателей или нагревательных элементов.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В AC - работает в сетях до 400 В переменного тока, частотой 50 Гц
• Количество полюсов: 4 - защищает три фазы и нейтральный проводник
• Характеристика срабатывания: B - срабатывает при токе 3–5 кратном от номинала; подходит для слаботочных и смешанных нагрузок
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Поперечное сечение проводника: до 25 мм2 - позволяет подключать медные провода большого сечения
• Количество модулей: 4 - занимает 4 стандартных модуля на DIN-рейке (1 модуль = 17,5 мм)
• Глубина монтажа: 75 мм - требует достаточного места внутри шкафа
• Рабочий диапазон температур: от –60 C до +40 C - допускает работу в холодных помещениях, но не в условиях экстремального холода без дополнительной теплоизоляции
• С коммутируемым нейтральным проводником: да - ноль также отключается при аварии, повышает безопасность
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижает тепловую нагрузку на проводку
• Категория перенапряжения: IV - рассчитан на использование в местах с высокими переходными перенапряжениями, например, на вводе в здание

Совместимость и монтаж

Выключатель DKC md63-4b25-6 монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания - никаких болтов или креплений не требуется. Для подключения используются винтовые зажимы, совместимые с медными проводами сечением от 0,5 до 25 мм2. Клеммы рассчитаны на многожильные и одножильные провода. Обязательно соблюдайте правильную последовательность подключения: верхние контакты - питание, нижние - нагрузка. Убедитесь, что глубина шкафа минимум 75 мм, чтобы выключатель свободно закрывался крышкой. Коммутируемый нейтраль требует точного подсоединения - перепутать фазу и ноль нельзя.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC/EN 60898-1 для аппаратов защиты бытовых и аналогичных установок. Категория перенапряжения IV и класс токоограничения 3 обеспечивают надёжную работу даже при скачках напряжения. IP20 не предполагает защиту от влаги - не применяйте в сырых помещениях без корпуса с более высокой степенью защиты. Сертифицирован для работы в условиях загрязнения уровня 3 - допустимо наличие пыли и проводящих частиц в воздухе, характерных для производственных помещений.

Преимущества

• Универсальная характеристика B - оптимальна для смешанных нагрузок с умеренным пуском
• Коммутируемый нейтраль - повышает уровень безопасности при обслуживании и ремонте
• Высокая отключающая способность (6 кА) - гарантирует отказ при серьёзных КЗ
• Поддержка больших сечений проводов (до 25 мм2) - удобно для мощных групповых линий
• Широкий диапазон рабочих температур - можно использовать в неотапливаемых помещениях
• Возможна дополнительная комплектация - легко установить дополнительные модули (например, расцепители, сигнализацию)

Ограничения применения

• Не предназначена для постоянной работы при температурах ниже –60 C - возможна потеря герметичности материалов
• IP20 - не подходит для открытых площадок, улиц, ванных комнат, подвалов с повышенной влажностью
• Не рекомендован для цепей с очень высоким пусковым током (например, крупные двигатели) - лучше выбрать характеристику C или D
• Требует наличия DIN-рейки и минимальной глубины шкафа 75 мм - не подходит для узких или старых щитов
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО

Примеры использования

• Главный ввод в квартиру или дом - отключение всех фаз и нуля при аварии
• Щит на этаже многоэтажного дома - защита группы розеток и освещения
• Электрощит в мастерской - управление и защита трёхфазного оборудования (станков, насосов)
• Распределительный щит торгового центра - защита световой и силовой сети

Практические советы

• Выбирая этот выключатель, проверьте, что ваша сеть действительно использует 4-проводную систему (L1, L2, L3, N) - иначе лишний полюс будет просто занятым
• При подключении проводов затягивайте клеммы усилием рук - не используйте инструменты, чтобы не повредить пластик
• Если планируете установить несколько таких выключателей рядом - учтите, что каждый занимает 4 модуля, и заранее спланируйте место в щите
• Для усиления безопасности в условиях повышенной влажности - поместите DKC md63-4b25-6 внутрь корпуса с IP54 или выше
• Используйте дополнительные модули (например, блок сигнализации) для удалённого контроля состояния автомата - особенно актуально в промышленных системах
