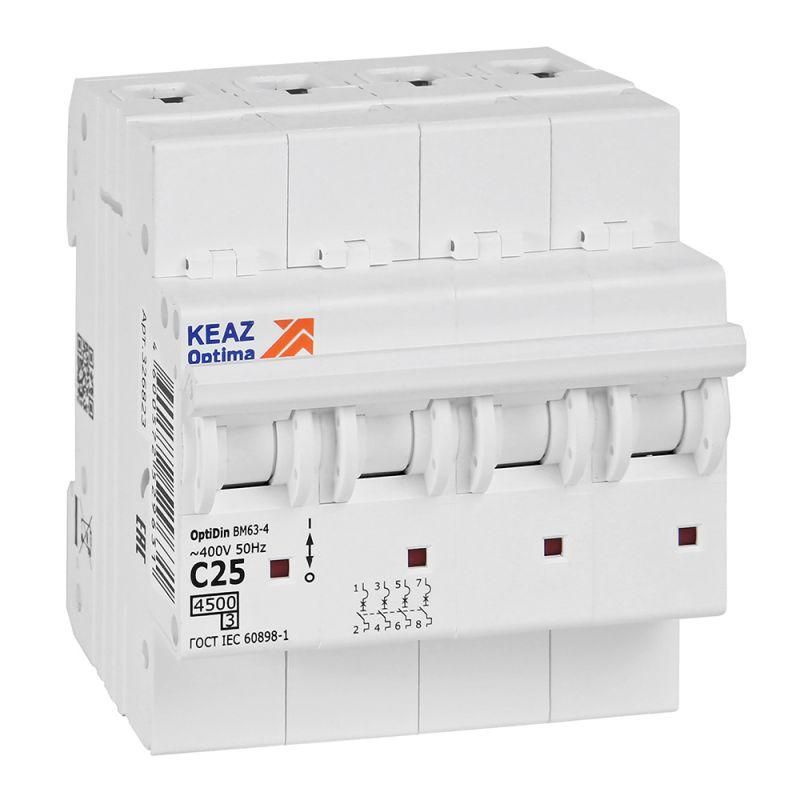

Выключатель автоматический четырехполюсный 25А C 4,5кА AC OptiDin BM63-4C25-4,5-УХЛ3 - 326823 КЭАЗ

Автоматический выключатель модульный четырехполюсный 25А C 4,5кА AC BM63-4C25-4,5-УХЛ3 от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах. Этот прибор обеспечивает надёжную коммутацию и безопасную работу в бытовых и общественных сетях с напряжением до 400 В. Бренд КЭАЗ и артикул BM63-4C25-4,5-УХЛ3 указывают на серию OptiDin, созданную для жилой застройки.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 25А C 4,5кА AC BM63-4C25-4,5-УХЛ3 используется для защиты четырёхпроводных трёхфазных цепей переменного тока. Применяется в распределительных, этажных и квартирных щитах жилых домов, офисов и объектов социальной инфраструктуры. Подходит для управления нагрузками, где требуется одновременное отключение всех фаз - например, при аварии или плановом обслуживании. Может использоваться для питания оборудования с трёхфазным подключением: кондиционеры, насосы, вентиляция, тепловые завесы.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, освещение, бытовая техника, двигатели малой мощности)
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который устройство может безопасно отключить
• Род тока: переменный (AC), частота 50 Гц
• Количество полюсов: 4 - все четыре полюса отключаются одновременно при срабатывании
• Сечение провода: 1–25 мм2 - подходят медные провода этого диапазона
• Модульная ширина: 4M - занимает 4 модуля на DIN-рейке (обычно 1 модуль = 17,5 мм)
• Глубина монтажа: 75 мм - требует свободного места в щите сзади
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги
• Рабочий температурный диапазон: от –70 C до +60 C - позволяет использовать в холодных и жарких условиях, включая неотапливаемые помещения
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая энергию пробоя
• Категория перенапряжения: IV - рассчитан на установку в местах с наибольшими рисками перенапряжений (входные точки зданий)
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной проводящей влаги

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный 25А C 4,5кА AC BM63-4C25-4,5-УХЛ3 монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания - никаких болтов или креплений не требуется. Для подключения используются винтовые зажимы, доступные после снятия крышки. Все полюсы имеют одинаковые входные и выходные клеммы - можно подключать любую фазу на любой контакт. Совместим с другими аппаратами серии OptiDin BM63, что позволяет собирать унифицированные щиты. Обращайте внимание на глубину монтажа - 75 мм - чтобы не задеть соседние устройства или кабели.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60947-2. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную безопасность при возникновении аварийных ситуаций. Номинальное импульсное напряжение 4 кВ гарантирует устойчивость к кратковременным скачкам напряжения. Конструкция исключает самопроизвольное отключение и обеспечивает четкое положение рычага: “Вкл” / “Выкл” / “Трип”. Сертификаты КЭАЗ подтверждают соответствие требованиям РФ и ЕАЭС.

Преимущества

• Одновременное отключение всех четырёх полюсов - повышает безопасность при ремонте и авариях
• Широкий диапазон рабочих температур - работает даже в неотапливаемых щитовых на севере России
• Высокая отключающая способность 4,5 кА - надёжно защищает от токов КЗ в типичных жилых сетях
• Совместимость с другими изделиями серии OptiDin - удобно формировать единый щит
• Поддержка проводов до 25 мм2 - позволяет подключать массивные кабели без переходников
• Класс 3 токоограничения - минимизирует термическое воздействие на проводку при КЗ

Ограничения применения

• Не предназначен для постоянного включения/отключения более 30 раз в сутки - частые циклы снизят срок службы
• IP20 - нельзя устанавливать во влажных помещениях (ванная, бассейн, улица) без дополнительной защиты
• Характеристика C - не рекомендован для мощных двигателей с высоким пусковым током (например, компрессоры >3 кВт); лучше выбрать D
• Не подходит для цепей постоянного тока - только переменный ток 50 Гц
• Требуется достаточное пространство в щите: 4 модуля + 75 мм глубины

Примеры использования

• Защита трёхфазного кондиционера в квартире с отдельной линией
• Главный ввод в этажный щит многоквартирного дома
• Щит на даче с трёхфазным питанием и группами освещения, розеток и нагревателя
• Распределительный щит в административном здании для отключения всей нагрузки одного этажа

Практические советы

• Выбирая этот автомат, проверьте, что ваша сеть действительно трёхфазная 380/220 В - он не подойдёт для однофазных систем
• Используйте провода сечением 4–10 мм2 для обычных розеточных групп; 16–25 мм2 - для ввода или мощных потребителей
• При сборке щита оставляйте 10–15 мм свободного пространства вокруг аппарата для лучшей теплоотдачи
• Если нужна защита от перенапряжений - параллельно установите УЗИП, так как этот автомат не имеет встроенной защиты
• Для помещений с высокой запылённостью (гаражи, мастерские) используйте дополнительный корпус IP54
• Проверяйте маркировку на корпусе перед установкой - убедитесь, что указаны правильные значения тока и характеристики
