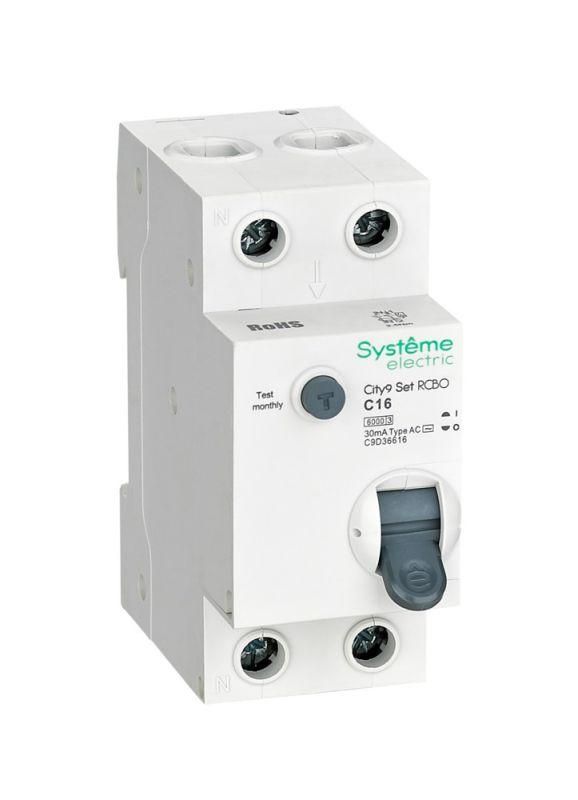

Автоматический выключатель дифференциального тока (АВДТ) Series City9 Set Systeme Electric, артикул c9d36616 - двухполюсный аппарат 1P+N с номинальным током 16 А и чувствительностью 30 мА, предназначенный для защиты человека от поражения электрическим током, а также сети от перегрузок и коротких замыканий в бытовых и аналогичных объектах с напряжением 230 В.

Назначение и область применения

АВДТ c9d36616 защищает людей от поражения электрическим током при прямом контакте с токоведущими частями - например, при повреждении изоляции в розетках, стиральных машинах, бойлерах или светильниках. Также он отключает цепь при перегрузке или коротком замыкании. Применяется в однофазных сетях 230 В: жилые дома, офисы, торговые помещения, мастерские. Особенно актуален там, где есть повышенная опасность - ванные комнаты, кухни, подвалы, наружные розетки.

Технические характеристики

• Номинальное напряжение: 220 В (работает в пределах 230 В +-10%)
• Номинальный ток: 16 А - максимальный постоянный ток, который аппарат может выдерживать без отключения
• Количество полюсов: 2 (1 фаза + 1 ноль, оба разрываются при срабатывании)
• Номинальный ток утечки: 30 мА - порог срабатывания при появлении тока утечки через землю
• Тип дифференциального тока: AC - реагирует на переменный ток утечки (например, от неисправного нагревательного элемента)
• Характеристика расцепления: C - подходит для нагрузок с умеренным пусковым током (электродвигатели, люминесцентные лампы, трансформаторы)
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Поперечное сечение провода: 1–25 мм2 - можно подключить медные провода от 1 до 25 квадратных миллиметров
• Ширина: 2 модуля (35 мм) - занимает два места на стандартной DIN-рейке
• Глубина монтажа: 45 мм - требует свободного пространства за щитом
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные помехи)
• Класс токоограничения: 3 - высокий уровень ограничения тока при КЗ, снижающий тепловую нагрузку на проводку
• Категория перенапряжения: IV - предназначен для установки на входе в помещение или в распределительном щите
• Степень загрязнения: 2 - допустимо использование в условиях с небольшим количеством пыли и конденсата

Совместимость и монтаж

АВДТ c9d36616 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется сверху и снизу: фаза и ноль - в верхние клеммы, выход - в нижние. Оба полюса (L и N) разрываются одновременно - это соответствует требованиям безопасности. Клеммы закрытого типа, исключают случайное прикосновение. Для правильного подключения важно соблюдать полярность: L - фаза, N - нейтраль. Нельзя использовать этот аппарат вместо обычного автомата в трёхфазных системах - он рассчитан только на одну фазу с нулём.

Безопасность и стандарты

АВДТ c9d36616 соответствует требованиям ГОСТ Р 51326.1 и МЭК 61009-1. Кнопка «T» позволяет ежемесячно проверять исправность дифференциальной защиты - при её нажатии создаётся искусственная утечка, и аппарат должен отключиться. Отказ от проверки снижает надёжность защиты. Серия City9 Set прошла сертификацию на соответствие европейским нормам безопасности, что делает её подходящей для использования в России и странах ЕАЭС.

Преимущества

• Разрыв обоих полюсов (L и N) - исключает риск сохранения потенциала на ноле после отключения
• Высокий класс токоограничения (3) - снижает риск возгорания при КЗ
• Устройство с коммутируемым нейтральным проводником - обязательное условие для современных норм безопасности
• Защита от всех видов токов утечки AC - эффективна против большинства распространённых неисправностей
• Компактная конструкция (2 модуля) - экономит место в щитке
• Индикатор состояния - положение рычага показывает, включен ли аппарат или он отключился из-за утечки

Ограничения применения

• Не подходит для сетей с постоянным током - работает только с переменным током 50/60 Гц
• Не защищает от токов утечки постоянного тока (DC) или пульсирующего DC - для таких задач нужен тип A или B
• Не рекомендован для установки в местах с высокой запылённостью, влажностью или химическими выбросами (класс загрязнения 2 - ограниченная среда)
• Не используется в качестве основного рубильника - не предназначен для частого ручного включения/выключения
• Не совместим с системами TN-C - требуется отдельный PE-проводник (TN-S или TT)

Примеры использования

• Щитовая квартиры - защита группы розеток в ванной и кухне
• Подъездный щит - отдельный АВДТ на группу освещения и розеток этажа
• Мастерская - питание шлифовальных машин, сварочных аппаратов
• Частный дом - защита бойлера, насоса, гаражной розетки
• Офис - группа компьютеров и оргтехники, особенно при наличии заземления

Практические советы

• Перед первым включением обязательно нажмите кнопку «T» - если АВДТ не отключится, устройство неисправно
• Проверяйте работу кнопкой «T» хотя бы один раз в месяц
• При подключении проводов используйте наконечники (штыревые или трубчатые) для многожильных проводов - это повысит контакт
• Не устанавливайте более одного АВДТ на одну фазу - возможны ложные срабатывания из-за суммарной утечки
• Если в вашей сети часто происходят ложные отключения - проверьте изоляцию оборудования, возможно, проблема в старом кабеле или неисправной технике
• При замене убедитесь, что новый АВДТ имеет ту же характеристику (C), ток утечки (30 мА) и тип (AC) - изменение этих параметров может снизить безопасность
