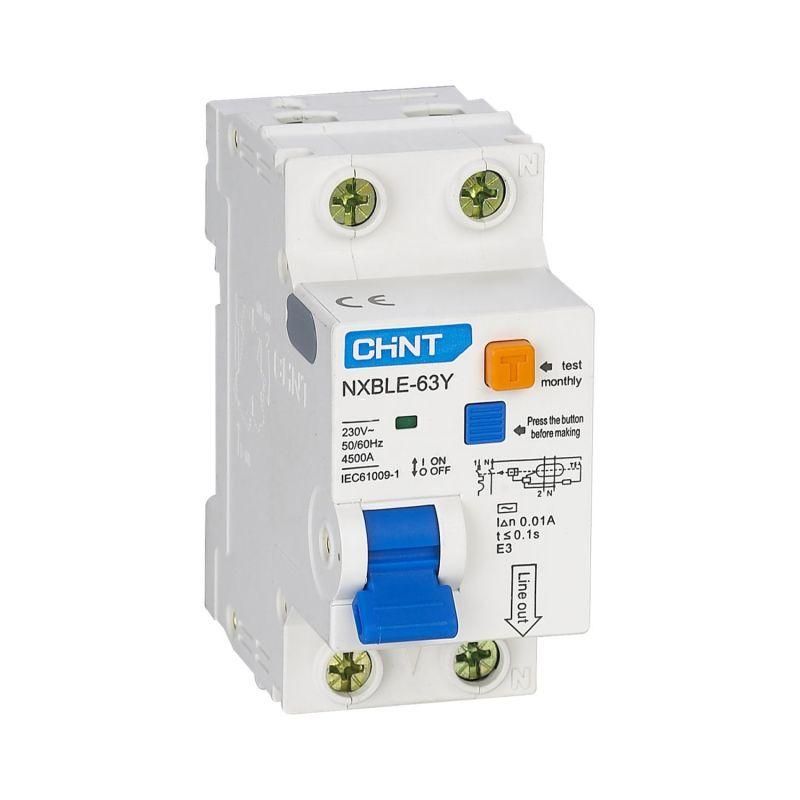

Выключатель автоматический дифференциального тока 1п+N C 25А 30мА электрон. тип AC 4.5кА NXBLE-63Y (R) CHINT 105544

Автоматический выключатель дифференциального тока NXBLE-63Y - двухполюсное устройство 1P+N с номинальным током 25 А и чувствительностью 30 мА, предназначенное для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и промышленных сетях. Бренд CHINT обеспечивает надежность и соответствие международным стандартам.

Назначение и область применения

Автоматический выключатель дифференциального тока NXBLE-63Y защищает человека от поражения электрическим током при косвенном прикосновении к поврежденной изоляции, а также предотвращает возгорания, вызванные утечками тока. Устройство сочетает функции автоматического выключателя (защита от перегрузки и короткого замыкания) и устройства защитного отключения (УЗО). Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и других объектов с однофазными сетями 230 В.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который устройство может коммутировать без повреждений;
• Номинальный ток утечки: 30 мА - порог срабатывания при появлении тока утечки, безопасный для человека;
• Номинальное напряжение: 230 В - рассчитано на работу в сети 230 В переменного тока;
• Количество полюсов: 2 (1P+N) - коммутируются фаза и нейтраль одновременно;
• Тип тока утечки: AC - реагирует только на переменный ток утечки (типичный для бытовой техники);
• Характеристика срабатывания: C - подходит для нагрузок с высоким пусковым током (например, двигатели, насосы, светильники с ЭПРА);
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь даже при крупном КЗ;
• Напряжение изоляции: 500 В - гарантирует безопасную работу при скачках напряжения;
• Импульсное напряжение: 4 кВ - устойчив к кратковременным перенапряжениям (молнии, коммутационные броски);
• Частота: 50/60 Гц - совместим с сетями России и Европы;
• Степень защиты: IP20 - защищен от прикосновения пальцами, но не от пыли и влаги - требует установки внутри закрытого щита;
• Ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке;
• Глубина монтажа: 75 мм - требуется свободное пространство за щитом;
• Рабочая температура: от -35C до +70C - допускает эксплуатацию в неотапливаемых помещениях;
• Степень загрязнения: 2 - подходит для нормальных условий без пылевых отложений и конденсата;
• Тип устройства: электронный - работает от внутренней электронной платы, требует питания от сети (не работает при обрыве нуля).

Совместимость и монтаж

Автоматический выключатель дифференциального тока NXBLE-63Y монтируется на стандартную DIN-рейку 35 мм. Подключение нагрузки осуществляется снизу - важно соблюдать полярность: фаза (L) и ноль (N) должны быть подключены строго к указанным клеммам. Нельзя использовать устройство в сетях с постоянным током или с высоким содержанием постоянной составляющей в утечке (например, в цепях с выпрямителями). Для правильной работы необходимо, чтобы нулевой проводник был целым - при его обрыве защита от утечки прекращается.

Безопасность и стандарты

Устройство соответствует требованиям EN 61009-1 (для АВДТ) и IEC 60947-2 / EN 60898 (для автоматических выключателей). Сертифицировано для использования в системах TN-S и TN-C-S. Механическая износостойкость - 20 000 циклов включения/отключения, электрическая - 10 000 циклов. Индикатор положения контактов позволяет визуально определить состояние (включен/выключен/сработал).

Преимущества

• Комбинированная защита: от перегрузки, КЗ и утечек тока в одном корпусе - экономит место в щите;
• Высокая отключающая способность 4,5 кА - подходит для современных сетей с повышенными токами КЗ;
• Электронная начинка обеспечивает точное срабатывание при малых утечках;
• Индикация срабатывания - легко диагностировать причину отключения (перегрузка или утечка);
• Поддержка дополнительных модулей (AX-X1, AL-X1, SHT-X1 и др.) - позволяет интегрировать в системы управления и удалённого контроля.

Ограничения применения

• Не применяется в сетях с постоянным током или смешанным током (DC+AC) - только переменный ток (AC);
• Не работает при обрыве нулевого провода - защита от утечки теряется;
• IP20 - нельзя устанавливать во влажных местах (ванная, баня, улица) без дополнительной защиты;
• Электронный тип требует наличия напряжения на входе - при отключении всего щита защита не действует;
• Не рекомендован для цепей с мощными источниками помех (варочные поверхности, сварочные аппараты) - возможны ложные срабатывания.

Примеры использования

• Защита группы розеток в кухне - где используются микроволновки, кофе-машины, холодильники;
• Щит в квартире - вместо нескольких отдельных УЗО и автоматов;
• Производственные участки - питание станков, насосов, компрессоров с пусковыми токами;
• Офисные помещения - компьютеры, серверы, оргтехника.

Практические советы

• Проверяйте работоспособность NXBLE-63Y ежемесячно - нажимайте кнопку «Тест». Это обязательное требование безопасности;
• При проектировании щита учтите глубину монтажа (75 мм) - не забудьте оставить место для проводов и кабельных каналов;
• Выбирайте этот автомат, когда нужна защита именно от переменного тока утечки - для оборудования с выпрямителем (LED-драйверы, ИБП) лучше выбрать тип A;
• Если планируете подключение к системе SCADA или удалённого мониторинга - выбирайте версию с дополнительными контактами (AL-X1, AX-X1);
• Не используйте NXBLE-63Y в качестве основного автомата для всей квартиры - он не рассчитан на большие токи. Лучше применять его как групповой после вводного автомата.
