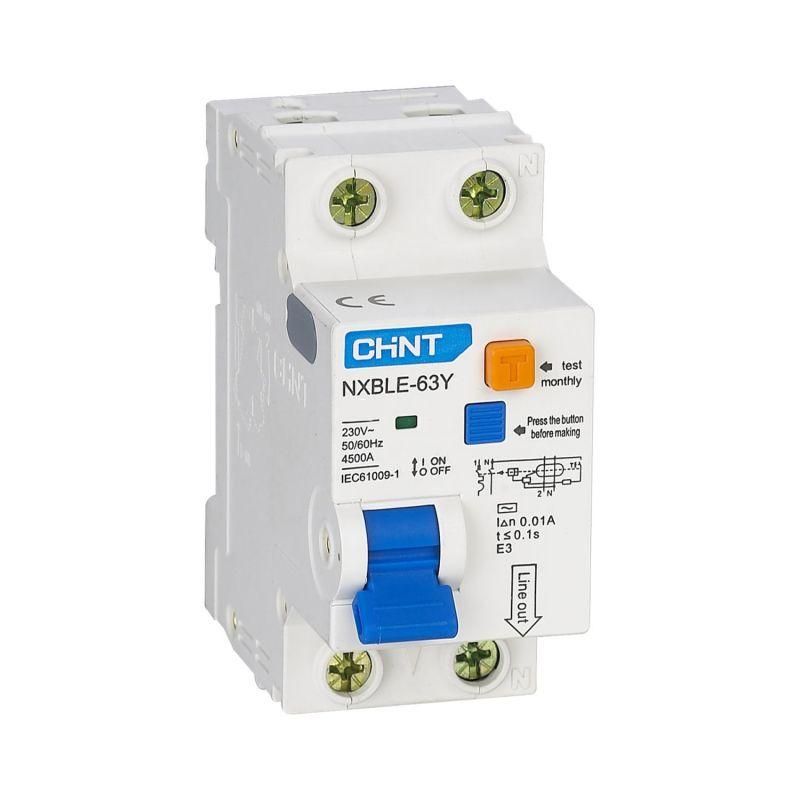

Выключатель автоматический дифференциального тока NXBLE-63Y 1P+N 32А 30mA электронный тип AС, х-ка С, 4,5kA (R) | 105545 CHINT

Автоматический выключатель дифференциального тока CHINT NXBLE-63Y с номинальным током 32 А и чувствительностью 30 мА обеспечивает защиту от утечек тока, перегрузок и коротких замыканий в однофазных сетях 230 В. Устройство подходит для установки в жилых, офисных и промышленных распределительных щитах, где важна безопасность людей и оборудования.

Назначение и область применения

CHINT NXBLE-63Y предназначен для защиты человека от поражения электрическим током при косвенном прикосновении, а также предотвращения возгораний, вызванных утечками тока. Он защищает одиночные группы потребителей - розеточные контуры, бытовую технику, системы освещения и другие нагрузки в помещениях с повышенной опасностью (кухни, ванные комнаты, мастерские).

Устройство применяется в сетях переменного тока 230 В, 50/60 Гц, с номинальным током до 32 А. Подходит для монтажа в щитах жилых домов, квартир, административных и легкопожароопасных объектов.

Технические характеристики

• Номинальный ток: 32 А
• Номинальный ток утечки: 30 мА (чувствительность для защиты людей)
• Тип дифференциального тока: AC (реагирует на синусоидальную утечку переменного тока)
• Количество полюсов: 1P+N (один фазный + один нулевой, с коммутируемым нейтральным проводником)
• Номинальное напряжение: 230 В
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: C (подходит для нагрузок с умеренным пусковым током - светильники, насосы, малые двигатели)
• Частота: 50/60 Гц
• Напряжение изоляции: 500 В
• Импульсное выдерживаемое напряжение: 4 кВ
• Сечение подключаемых проводов: 1–16 мм2
• Ширина по модулям: 2 М (стандартная DIN-рейка)
• Глубина монтажа: 49,5 мм
• Рабочая температура: от -35 C до +70 C
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Степень загрязнения: 2 (умеренная запылённость, нормальные условия внутри помещений)

Совместимость и монтаж

CHINT NXBLE-63Y монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки осуществляется снизу - входные клеммы сверху, выходные - снизу. Это соответствует правилам сборки современных щитов.

Обязательно соблюдайте полярность: фазный провод подключается к L, ноль - к N. Нейтральный проводник коммутируется, поэтому его нельзя использовать как защитный PE.

Посадочный диаметр клемм рассчитан на провода сечением 1–16 мм2. Для медных проводов рекомендуется использовать наконечники типа ШП или ШЛ, чтобы избежать повреждения контактов.

Безопасность и стандарты

CHINT NXBLE-63Y соответствует требованиям IEC 61009-1 и ГОСТ Р 51326.1. Устройство имеет сертификаты на соответствие европейским и российским нормам безопасности.

Электронный тип срабатывания обеспечивает надёжное отключение даже при слабых утечках, но требует наличия питания на нейтрали. Отказ сети нуля может привести к потере функции дифференциальной защиты.

Преимущества

• Комбинированная защита: от перегрузки, КЗ и утечек тока в одном корпусе
• Функциональная индикация: окно показывает состояние контактов (включено/выключено)
• Высокая механическая износостойкость: 20 000 циклов включения/отключения
• Электрическая долговечность: 10 000 операций при номинальной нагрузке
• Устойчивость к широкому диапазону температур - работает в неотапливаемых помещениях зимой

Ограничения применения

• Не подходит для сетей постоянного тока - только переменный ток (AC)
• Не защищает от постоянных утечек тока (тип DC); для этого нужны устройства типа A или B
• IP20 не допускает установку во влажных местах без дополнительной защиты (например, в бассейне или на улице)
• Не используется в системах TN-C - требуется отдельный PE-проводник
• Электронный тип зависит от питания нейтрали - при обрыве нуля защита от утечек прекращается

Примеры использования

• Защита розеточных групп в ванной комнате квартиры
• Щитовая группа для кухонной техники (плита, микроволновка, кофе-машина)
• Защита осветительных цепей в подвале или гараже
• Питание насосов, компрессоров, малых станков в мастерских

Практические советы

• Проверяйте работу CHINT NXBLE-63Y ежемесячно через кнопку «Тест». Если устройство не отключается - замените его.
• Не используйте этот автомат вместо обычного УЗО - он уже содержит в себе и тепловой, и электромагнитный расцепители.
• При проектировании щита учтите глубину монтажа (49,5 мм): выбирайте корпуса с достаточным внутренним объёмом.
• Для увеличения функционала можно заказать версию с дополнительными контактами (AX-X1, AL-X1) - они передают сигнал о срабатывании в систему контроля.
• Если в вашей сети есть частые ложные срабатывания - проверьте качество изоляции проводки и наличие паразитных утечек.
