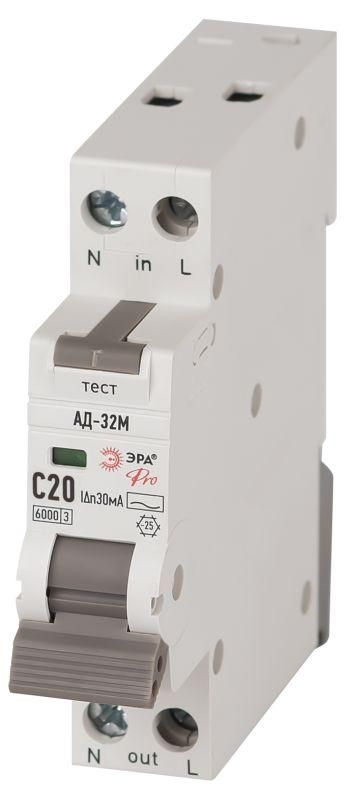

Выключатель автоматический дифференциального тока 2п (1P+N) C 20А 30мА тип АС 6кА АД-32M электрон. PRO DM32E2C20AC30 Эра Б0058985

Автоматический выключатель дифференциального тока ЭРА АД-32M DM32E2C20AC30 обеспечивает защиту людей от поражения электрическим током и предотвращает возгорания из-за утечек тока. Этот аппарат сочетает функции УЗО и автоматического выключателя, что делает его универсальным решением для бытовых и промышленных щитков.

Назначение и область применения

Автоматический выключатель дифференциального тока ЭРА АД-32M DM32E2C20AC30 предназначен для защиты человека от поражения электрическим током при повреждении изоляции проводов или оборудования. Он также предотвращает пожары, вызванные утечками тока, и защищает цепи от перегрузок и коротких замыканий.

Подходит для защиты групповых линий: розеток на улице, в гаражах и подвалах; розеток и освещения в жилых помещениях; оборудования в малых производствах и мастерских. Часто используется в распределительных щитках квартир и офисов.

Технические характеристики

• Номинальный ток: 20 А - выдерживает нагрузку до 20 ампер без отключения;
• Номинальное напряжение: 230 В - работает в сетях переменного тока 230 В, 50 Гц;
• Номинальный ток утечки: 30 мА - чувствителен к утечкам от 30 миллиампер, что соответствует требованиям безопасности для бытовых помещений;
• Тип тока утечки: A - реагирует как на переменный, так и на импульсный постоянный ток утечки (например, от современных устройств с выпрямителями - зарядные устройства, компьютеры);
• Количество полюсов: 1P+N - отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при максимальном КЗ до 6000 ампер;
• Характеристика срабатывания: C - оптимальна для нагрузок с высокими пусковыми токами (электродвигатели, насосы, компрессоры);
• Класс токоограничения: 3 - обеспечивает самую быструю реакцию на короткое замыкание среди доступных классов;
• Степень защиты IP20 - защищен от контакта с пальцами и предметами более 12 мм, но не герметичен - требует установки внутри корпуса;
• Ширина: 1 модуль - занимает один стандартный модуль в DIN-рейке;
• Глубина монтажа: 74 мм - требуется свободное место за щитком для правильной установки;
• Рабочая температура: от –25C до +50C - можно использовать в неотапливаемых помещениях, таких как гаражи или подвалы;
• Сечение провода: 1–25 мм2 - совместим с медными проводами любого распространённого сечения;
• С коммутируемым нейтральным проводником: да - ноль тоже размыкается при отключении, повышая безопасность;
• Характеристика отключения: без задержки - срабатывает немедленно при превышении порога утечки или перегрузки;
• Категория перенапряжения: III - рассчитан на использование в местах с повышенным уровнем переходных процессов (промышленные объекты, здания с частыми скачками напряжения).

Совместимость и монтаж

Автоматический выключатель дифференциального тока ЭРА АД-32M DM32E2C20AC30 устанавливается на стандартную DIN-рейку шириной 35 мм. Подходит для скрытого монтажа в распределительных щитах с достаточным внутренним объемом. Для подключения используются зажимы на верхней и нижней части аппарата - провода зачищаются на 8–10 мм и затягиваются отверткой до упора. Обязательно соблюдать полярность: вход фазы и ноля должны соответствовать маркировке на корпусе. Нельзя использовать в системах TN-C - требуется отдельный PE-проводник.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 61009-1 и IEC/EN 61008-1. Применяет электронную схему с самостоятельным питанием - работает даже при обрыве нуля. Отключение происходит при любом значении утечки выше 30 мА вне зависимости от фазы сигнала. Конструкция исключает возможность случайного включения после аварийного отключения - необходимо явное ручное возвращение рычага в положение «ON».

Преимущества

• Защита типа А - надёжнее обычных AC-устройств при использовании современной техники с импульсными источниками питания;
• Высокая отключающая способность (6 кА) - гарантирует работу даже при серьёзных авариях;
• Класс токоограничения 3 - минимальное время срабатывания при КЗ снижает риск повреждения проводки;
• Комбинированная защита - одно устройство вместо двух (УЗО + автомат);
• Индикатор состояния - наглядно показывает, сработал ли аппарат или он включен;
• Фирменная сборка ЭРА - проверенная надёжность в условиях российского климата и качества сети.

Ограничения применения

Не применяется в системах TN-C, где PEN-проводник объединён - требуется перевод системы в TN-S или TN-C-S перед установкой. Не рекомендуется для защиты мощных трёхфазных двигателей - нужен 3P+N вариант. Не предназначен для открытого монтажа - IP20 не защищает от воды и пыли. Не следует использовать в помещениях с постоянной влажностью (>95%) без дополнительной защиты корпуса. Температурный диапазон ограничен - при температуре ниже –25C возможны отказы в работе.

Примеры использования

• Щиток квартиры - защита всех розеточных групп;
• Гараж - защита розеток для сварки, инструментов и освещения;
• Подвал дома - защита освещения и розеток для хранения техники;
• Производственный участок - защита станков с электронным управлением;
• Дача - защита группы розеток и внешнего освещения.

Практические советы

• Обязательно проверьте соответствие сечения провода - слишком толстый провод (более 25 мм2) не войдёт в зажим;
• При установке в старые щитки учтите глубину 74 мм - возможно потребуется углубление или замена корпуса;
• Проверяйте работоспособность кнопкой «Тест» ежемесячно - особенно важна регулярная проверка в гаражах и подвалах;
• Не используйте этот автомат как основной вводный - он не предназначен для защиты всей квартиры, только групповой линии;
• При наличии нескольких УЗО в одном щите - выбирайте последовательную селективность (время срабатывания) чтобы избежать ложных отключений.
