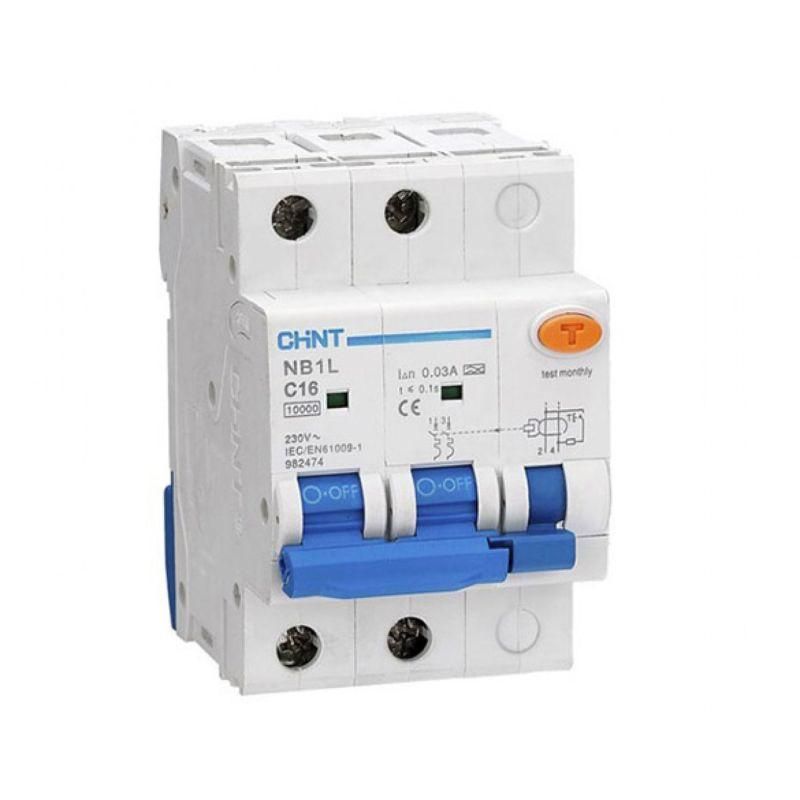

Выключатель автоматический дифференциального тока NB1L 2P C16 30mA тип A 10kA (54mm) (R) | 205011 CHINT

Автоматический выключатель дифференциального тока NB1L - двухполюсное устройство с номинальным током 16 А и чувствительностью 30 мА типа A, предназначенное для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и промышленных сетях. Модель NB1L обеспечивает надёжную работу в условиях переменного тока 230 В и совместима со стандартной DIN-рейкой.

Назначение и область применения

Автоматический выключатель дифференциального тока NB1L защищает человека от поражения электрическим током при косвенном прикосновении к повреждённому оборудованию, а также предотвращает возгорания, вызванные утечками тока. Устройство применяется в однофазных сетях 230 В с частотой 50/60 Гц. Подходит для установки в распределительных щитах жилых домов, офисов, мастерских, производственных участков и других объектов, где требуется повышенная безопасность.

Технические характеристики

• Номинальный ток: 16 А
• Номинальный ток утечки: 30 мА (чувствительность для защиты людей)
• Тип дифференциального тока: A - реагирует на переменный и пульсирующий постоянный ток утечки (например, от современной техники с выпрямителями)
• Количество полюсов: 2P - защита фазы и нуля одновременно
• Номинальное напряжение: 230 В
• Номинальная отключающая способность: 10 кА - способен отключить цепь даже при крупном КЗ
• Характеристика срабатывания: C - подходит для нагрузок с высоким пусковым током (электродвигатели, насосы, компрессоры)
• Род тока: переменный (AC)
• Напряжение изоляции: 500 В
• Импульсное выдерживаемое напряжение: 6 кВ - устойчив к скачкам напряжения
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Ширина по модулям: 3 модуля (54 мм)
• Рабочая температура: от -25 C до +40 C
• Частота: 50/60 Гц
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальным уровнем запылённости
• Механическая износостойкость: 20 000 циклов включения/отключения
• Электрическая износостойкость: 2 000 циклов при номинальной нагрузке

Совместимость и монтаж

Устройство NB1L монтируется на стандартную DIN-рейку шириной 35 мм. Подключение проводов осуществляется с нижней стороны - входные кабели подводятся снизу, выходные - сверху. Для правильной работы важно соблюдать полярность: ноль (N) подключается к соответствующему выводу, указанный на корпусе. Ширина 54 мм позволяет установить три таких автомата в одном ряду на стандартной рейке. Нагрузка должна быть рассчитана на номинальный ток 16 А - превышение может привести к ложным срабатываниям или повреждению аппарата.

Безопасность и стандарты

NB1L соответствует требованиям международных стандартов IEC 61009-1 и IEC 61008-1 для автоматических выключателей дифференциального тока. Конструкция - электромеханическая, что гарантирует работу даже при отсутствии внешнего питания. Отличие от электронных аналогов: не зависит от сети, работает при любых сбоях в питании. Индикатор на лицевой стороне показывает состояние контактов: красное окно = сработал, белое = включен.

Преимущества

• Защита типа A - эффективна против утечек от оборудования с импульсными источниками питания (компьютеры, LED-светильники, зарядные устройства)
• Высокая отключающая способность (10 кА) - подходит для мест с возможностью больших токов КЗ
• Электромеханическая конструкция - надёжна при сбоях в сети и не требует внешнего питания
• Индикация срабатывания - легко определить причину отключения
• Совместимость с другими аппаратами серии NB1L - можно комбинировать с дополнительными модулями (XF9, S9, V9)

Ограничения применения

• Не предназначен для трёхфазных систем - используется только в однофазных сетях 230 В
• Степень защиты IP20 - нельзя использовать во влажных, пыльных или открытых помещениях без дополнительной защиты (короба, боксы)
• Не рекомендуется для частых включений более 240 раз в час - может снизить срок службы
• Не защищает от прямого прикосновения к фазе - только от утечек через заземление
• Требуется регулярная проверка кнопкой «Тест» - не менее одного раза в месяц

Примеры использования

• Щитовая квартиры - защита розеток на кухне, в ванной, детской комнате
• Производственный участок - питание станков с ЧПУ, насосов, компрессоров
• Офис - защита серверной, компьютерных рабочих мест, оргтехники
• Гараж или мастерская - розетки для инструментов, сварочных аппаратов

Практические советы

• Выбирая NB1L, убедитесь, что номинальный ток нагрузки не превышает 16 А - лучше иметь запас 20–30%
• При установке в щите используйте отдельную группу для каждого контура (розетки, освещение, мощные приборы)
• Проверяйте функциональность кнопкой «Тест» ежемесячно - это обязательное условие безопасности
• Если устройство часто срабатывает - проверьте изоляцию проводки, наличие повреждённых приборов или неправильное подключение нуля
• Для удалённого контроля или автоматизации можно заказать версию с вспомогательным контактом XF9 - он передаёт сигнал о срабатывании в систему управления
