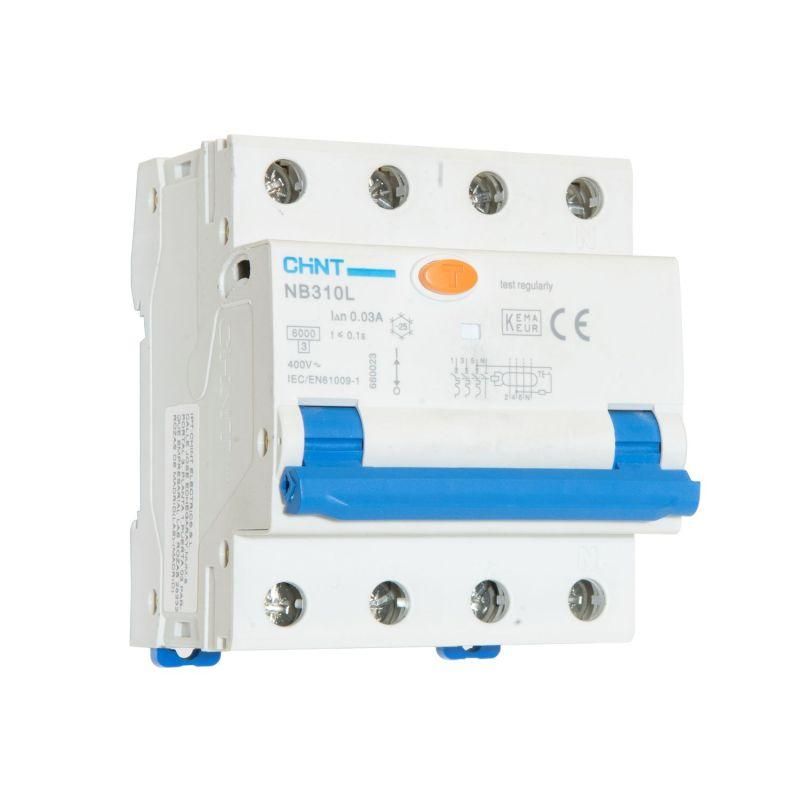

Выключатель автоматический дифференциального тока 4п (3P+N) C 16А 30мА тип AC 6кА NB310L/3N (R) CHINT 660021

Автоматический выключатель дифференциального тока NB310L/3N (R) от CHINT предназначен для защиты людей от поражения электрическим током, предотвращения возгораний из-за утечек тока и обеспечения надёжной работы электросетей в жилых, офисных и промышленных помещениях. Устройство сочетает функции обычного автомата и дифференциальной защиты, что делает его ключевым элементом безопасности в системах с напряжением до 400 В.

Назначение и область применения

Выключатель NB310L/3N (R) защищает электропроводку и оборудование от:

• утечек тока (до 30 мА) - предотвращает удар током при косвенном прикосновении;
• перегрузок и коротких замыканий - благодаря характеристике срабатывания «C»;
• возгораний, вызванных повреждённой изоляцией или старением проводов.

Устройство применяется в однофазных и трёхфазных сетях с рабочим напряжением до 400 В, частотой 50/60 Гц. Подходит для установки в щитах жилых домов, административных зданий, производственных участков, где есть риск утечек через заземление или повреждённые потребители (например, стиральные машины, нагреватели, насосы).

Технические характеристики

• Номинальный ток: 16 А - допустимая постоянная нагрузка без срабатывания.
• Тип дифференциального тока: AC - реагирует на синусоидальную утечку переменного тока (стандартно для бытовой и промышленной техники).
• Номинальный ток утечки: 30 мА - чувствительность для защиты человека от поражения током.
• Номинальное напряжение: 400 В - максимальное рабочее напряжение сети.
• Количество полюсов: 4 (3P+N) - отключает все фазы и нейтраль одновременно.
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А.
• Характеристика срабатывания: C - оптимальна для нагрузок с пусковыми токами (электродвигатели, светильники, компрессоры).
• Отключение незащищенной нейтрали: да - нейтраль размыкается вместе с фазами, исключая опасный потенциал на корпусах при обрыве нуля.
• Напряжение изоляции (Ui): 500 В - гарантирует безопасную работу при кратковременных скачках.
• Импульсное выдерживаемое напряжение (Uimp): 4 кВ - устойчивость к высоковольтным импульсам (молнии, коммутационные броски).
• Степень защиты (IP): IP20 - защита от прикосновения пальцами и твёрдыми предметами >12,5 мм, но не от воды и пыли.
• Частота: 50/60 Гц - совместим со всеми стандартными сетями.
• Степень загрязнения: 2 - рассчитан на нормальные условия без пылевых отложений и конденсата.
• Ширина модуля: 4 модуля (72 мм) - занимает место на DIN-рейке.
• Рабочая температура: от -25C до +40C - подходит для неотапливаемых помещений, но не для экстремальных условий.

Совместимость и монтаж

Выключатель NB310L/3N (R) монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки осуществляется с нижней стороны - так же, как и входные провода. Это соответствует требованиям ПУЭ для удобства обслуживания и снижения риска случайного прикосновения к токоведущим частям.

Полюса: L1, L2, L3, N - все четыре должны быть правильно подключены. Нейтраль обязательно должна проходить через аппарат, поскольку он отключается вместе с фазами. Отдельно следует отметить: устройство **не** работает без подключения нулевого провода - без него дифференциальная защита не активируется.

Рекомендуется использовать кабель с сечением 1–10 мм2 для медных жил, согласно таблицам допустимых токов для 16 А.

Безопасность и стандарты

NB310L/3N (R) соответствует международному стандарту IEC 61009-1 для автоматических выключателей дифференциального тока. Конструкция - электромеханическая, то есть работает даже при отсутствии внешнего питания, что повышает надёжность в аварийных ситуациях.

Механическая износостойкость - 10 000 циклов включения/отключения, электрическая - 2 000 циклов при номинальной нагрузке. Это гарантирует долгую службу при регулярном использовании.

Преимущества

• Отключение нейтрали - исключает опасность сохранения потенциала на оборудовании при обрыве нулевого провода.
• Электромеханическая конструкция - не зависит от внешнего питания, работает даже при отключении напряжения.
• Индикация положения контактов - окно показывает, был ли сработан автомат (зелёный = вкл, красный = откл).
• Совместимость с типичными нагрузками - характеристика «C» идеально подходит для оборудования с пусковыми токами.
• Высокая отключающая способность (6 кА) - обеспечивает защиту даже в условиях слабых сетей или на удалённых участках.

Ограничения применения

• Не подходит для сетей с постоянным током - только переменный (AC).
• Не защищает от утечек постоянного тока или пульсирующего DC - для таких задач нужны типы A или B.
• IP20 - нельзя устанавливать во влажных местах (ванная, баня, улица) без дополнительной защиты в герметичном корпусе.
• Работает только при наличии нулевого провода - не используется в IT-системах без нейтрали.
• Температурный диапазон ограничен - не рекомендован для холодных складов ниже -25C или жарких чердачных помещений выше +40C.

Примеры использования

• Защита группы розеток в кухне или ванной комнате - основное применение для 30 мА.
• Щитовая на этаже многоквартирного дома - один NB310L/3N (R) на несколько квартир.
• Линия питания станка с асинхронным двигателем - характерная нагрузка с пусковым током, требующая характеристики «C».
• Освещение и розетки в производственном цеху - когда требуется защита от утечек и перегрузок в одной аппаратуре.

Практические советы

• Перед первым запуском нажмите кнопку «Тест» - если автомат не отключится, он неисправен.
• Проверяйте работоспособность не реже одного раза в месяц - это требование ПУЭ и производителя.
• При замене убедитесь, что нейтраль подключена именно к выводу N, а не к заземлению - иначе защита не будет работать.
• Не используйте этот выключатель вместо УЗО в системе TN-C - здесь нейтраль и земля объединены, и дифзащита неэффективна.
• При установке в щитке соблюдайте посадочный размер: 4 модуля (72 мм) - заранее планируйте свободное место.
• Для увеличения функционала можно добавить вспомогательный контакт XF9 - он передаст сигнал о срабатывании в систему контроля.
