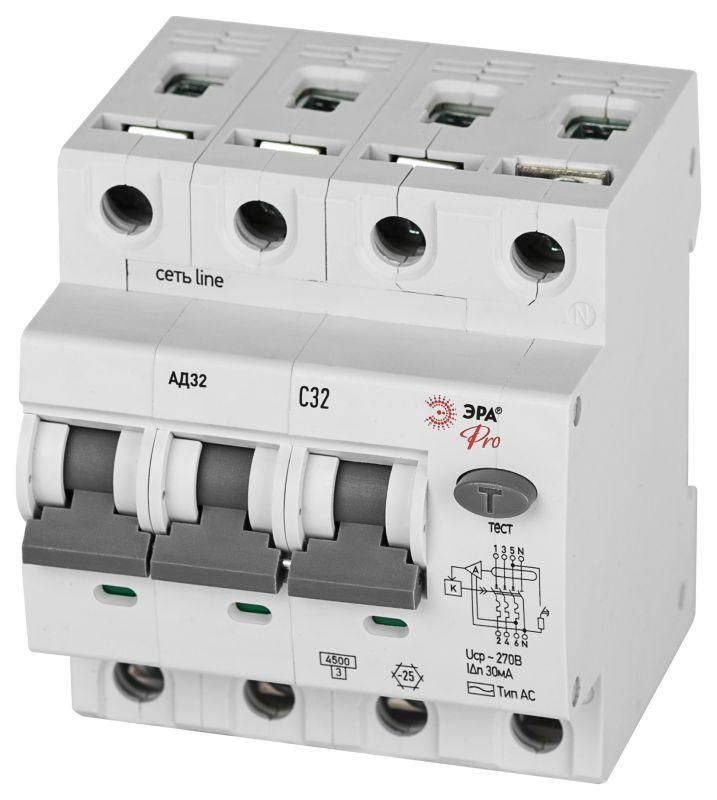

Выключатель автоматический дифференциального тока 3P+N C 32А 30мА тип AC защита 230В АВДТ 4.5кА PRO D32E4C32AC30P АД32 электронное Эра Б0057796

Автоматический выключатель дифференциального тока ЭРА б0057796 обеспечивает защиту от поражения электрическим током, пожаров из-за утечек и перегрузок. Подходит для монтажа в распределительных щитах жилых и промышленных объектах, особенно там, где есть повышенная опасность - розетки на улице, в гаражах или подвалах.

Назначение и область применения

Этот выключатель защищает людей от удара током при пробое изоляции и предотвращает возгорание из-за утечек тока на землю. Он также отключает цепь при перегрузках и коротких замыканиях. Применяется в групповых линиях, питающих:

• розетки наружной установки;
• электрооборудование в подвалах, гаражах, банях;
• бытовые сети с высокой влажностью или риском механических повреждений кабеля.

Подходит для систем с переменным током частотой 50 Гц и напряжением до 400 В между фазами.

Технические характеристики

• Номинальный ток: 32 А - выдерживает постоянную нагрузку до этого значения без срабатывания.
• Ток утечки: 30 мА - чувствителен к малым утечкам, достаточным для защиты жизни человека.
• Тип срабатывания: AC - реагирует только на переменный ток утечки (стандартно для бытовых сетей).
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины.
• Полюса: 3P+N - три фазы + нейтраль, все проводники проходят через дифференциальный трансформатор.
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (например, двигатели, насосы, компрессоры).
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию внутренних элементов.
• Частота: 50 Гц - совместим с сетями России и стран СНГ.
• Ширина: 4 модуля (72 мм) - занимает место в щите по стандарту DIN 43880.
• Глубина монтажа: 71 мм - требует соответствующего места в корпусе щита.
• Степень защиты IP20: защищён от прикосновения пальцами и крупными предметами, но не от пыли и воды - монтируется внутри закрытых щитов.
• Рабочая температура: от –25 C до +50 C - работает в большинстве климатических условий РФ.
• Сечение проводов: 1–25 мм2 - позволяет подключить медные провода от тонких до мощных.
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая тепловую нагрузку на проводку.
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах, где возможны импульсы напряжения.

Совместимость и монтаж

Устройство монтируется заподлицо на din-рейку в распределительном щите. Для правильного подключения важно соблюдать порядок:

• Фазы L1, L2, L3 подключаются к верхним клеммам (вход);
• Ноль N - к клемме, помеченной как “N”;
• Нагрузка - к нижним клеммам;
• Не допускается соединение нулевых проводов после аппарата - это нарушит работу дифзащиты.

Проверьте, что глубина щита минимум 71 мм. Убедитесь, что провода имеют сечение 1–25 мм2 - слишком толстый провод не войдёт в клеммы, слишком тонкий - плохо зажмётся.

Безопасность и стандарты

ЭРА б0057796 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Это означает, что устройство прошло испытания на надёжность срабатывания при утечке, термическую стойкость и долговечность. Класс токоограничения 3 и категория перенапряжения III обеспечивают соответствие нормам для распределительных щитов в помещениях категории III.

Преимущества

• Электронная схема - быстрее и точнее реагирует на утечку, чем электромеханические аналоги.
• Защита всех четырёх проводников (3L+N) исключает возможность обхода дифзащиты через ноль.
• Характеристика C - идеально сочетается с оборудованием, имеющим пусковые токи (двигатели, насосы).
• Изготовлен в соответствии с европейскими стандартами, но адаптирован под российские условия эксплуатации.

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока (AC).
• Не защищает от утечек постоянного тока (DC) - не подходит для систем с солнечными панелями или преобразователями.
• IP20 - нельзя использовать вне закрытых щитов, даже под навесом или в сырых местах без дополнительной защиты.
• Не предназначен для защиты одного прибора - рекомендован для групповых линий (нескольких розеток или осветительных контуров).
• Не заменяет УЗО+автомат в паре - это уже комбинированное устройство, но не имеет функции регулировки порога утечки.

Примеры использования

• Щит на этаже многоквартирного дома - защита группы розеток на кухне и в ванной.
• Щит в гараже - защита розеток для сварочного аппарата и освещения.
• Щит на даче - защита розеток на улице и освещения крыльца.
• Производственный участок - группа оборудования с электродвигателями (конвейеры, насосы).

Практические советы

• Обязательно проверяйте целостность нулевого провода перед первым включением - обрыв нуля делает защиту бесполезной.
• Тестируйте кнопкой «T» ежемесячно - это проверяет работоспособность дифференциальной части.
• Не используйте этот аппарат как обычный автомат - он не защищает от перенапряжений в сети, только от утечек и перегрузок.
• При замене старого УЗО - убедитесь, что новый имеет ту же ширину (4 модуля) и глубину (71 мм), чтобы не менять весь щит.
• Если в помещении много металлических труб или заземлённых конструкций - учтите, что фоновые утечки могут вызывать ложные срабатывания. В таком случае возможно потребуется увеличение порога до 100 мА, но тогда потеряете защиту от поражения током.
