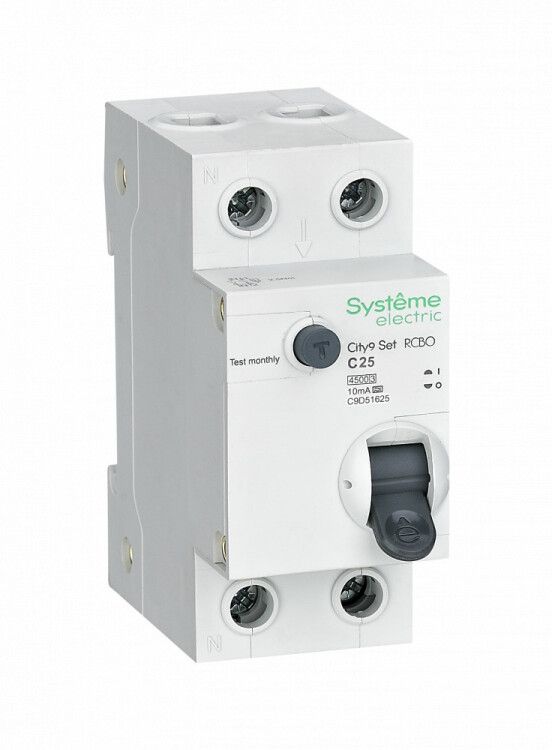

Выключатель автоматический дифференциального тока (АВДТ) 1P+N С 25А 4.5kA 10мА Тип-A 230В City9 Set - C9D51625 APC

Автоматический выключатель дифференциального тока City9 SE c9d51625 предназначен для защиты человека от поражения электрическим током, а также предотвращения перегрузок и коротких замыканий в однофазных сетях 230 В. Этот аппарат сочетает функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе, что делает его компактным решением для распределительных щитов.

Назначение и область применения

City9 SE c9d51625 используется в бытовых и легкопромышленных электросетях напряжением 230 В переменного тока. Он защищает людей от поражения электрическим током при утечках до 10 мА - этого достаточно для гарантированной реакции даже при прямом контакте с токоведущими частями. Также устройство отключает цепь при перегрузках и коротких замыканиях. Подходит для установки в жилых домах, офисах, мастерских, где есть оборудование с электронными элементами (например, компьютеры, зарядные устройства, светодиодные светильники).

Технические характеристики

• Номинальный ток: 25 А - допустимый постоянный ток нагрузки без срабатывания
• Дифференциальный ток утечки: 10 мА - чувствительность к утечкам, обеспечивающая безопасность людей
• Тип тока утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (подходит для современной техники с выпрямителями)
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который устройство может безопасно отключить
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (освещение, розетки, малые двигатели)
• Количество полюсов: 2 (1P+N) - отключение фазы и нейтрали одновременно
• Номинальное напряжение: 230 В / 50 Гц - для стандартных сетей РФ и стран СНГ
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды или пыли
• Ширина по модулям: 2 М - занимает два места на DIN-рейке
• Глубина монтажа: 45 мм - требует достаточного свободного пространства внутри щита
• Изоляционное напряжение: 500 В - гарантирует надежную изоляцию между контактами
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения
• Категория перенапряжения: IV - предназначено для установки на входе в здание или в местах с высокой вероятностью перенапряжений
• Класс токоограничения: 3 - быстрое ограничение тока при КЗ, снижающее тепловую нагрузку на провода

Совместимость и монтаж

City9 SE c9d51625 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется минимум 45 мм глубины внутри распределительного щита. Наличие коммутируемого нейтрального проводника позволяет полностью разрывать цепь - это важно для безопасности при обслуживании. Клеммы имеют защитные крышки и рассчитаны на медные провода сечением до 2×25 мм2. Подключение выполняется согласно маркировке L (фаза) и N (нейтраль): нейтраль обязательно проходит через внутренний механизм выключателя. После монтажа рекомендуется проверить работу кнопкой TEST.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 61009-1 и IEC/EN 60898-1. Применение типа A обеспечивает защиту от утечек, возникающих при работе оборудования с импульсными источниками питания - таких как ИБП, LED-светильники, бытовая электроника. Класс токоограничения 3 и категория перенапряжения IV повышают надежность в условиях нестабильной сети. Сертифицирован для использования в помещениях со степенью загрязнения 2 - то есть в нормальных условиях без пылевых осаждений и конденсата.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите и упрощает схему
• Защита типа A - совместима с современной техникой, в отличие от старых типов AC
• Кнопка TEST - позволяет регулярно проверять исправность без внешних приборов
• Безопасные клеммы - исключают случайное прикосновение к токоведущим частям
• Высокий класс токоограничения - снижает риск повреждения проводки при КЗ

Ограничения применения

• Не подходит для трехфазных систем - только для однофазных 230 В
• IP20 не обеспечивает защиту от влаги - нельзя использовать во влажных помещениях без дополнительной защиты (например, в банях, на улице)
• Не реагирует на постоянный ток утечки выше 6 мА - не подходит для систем с мощными преобразователями постоянного тока (например, солнечные установки)
• Требует точного соблюдения полярности при подключении N - неверное подсоединение может нарушить работу УЗО

Примеры использования

• Щиток квартиры - защита группы розеток в ванной комнате
• Электрощит офиса - защита серверной или рабочих мест с компьютерами
• Мастерская - питание электроинструментов (дрель, шлифмашина)
• Подвал или кладовая - освещение и розетки с возможностью подключения зарядных устройств

Практические советы

• Выбирая City9 SE c9d51625, убедитесь, что ваш щит имеет достаточную глубину (минимум 45 мм) и свободные 2 модуля на DIN-рейке
• Никогда не используйте этот аппарат вместо отдельного УЗО + автомата в цепях с большим количеством электроники - он уже оптимизирован для таких нагрузок
• Проверяйте работу кнопкой TEST хотя бы раз в месяц - особенно после ремонта или перестановки в щите
• При замене старого УЗО типа AC на новый тип A - можно сразу повысить уровень безопасности без изменения схемы
• Не закручивайте клеммы слишком сильно - это может повредить пластиковые детали и нарушить герметичность контакта
