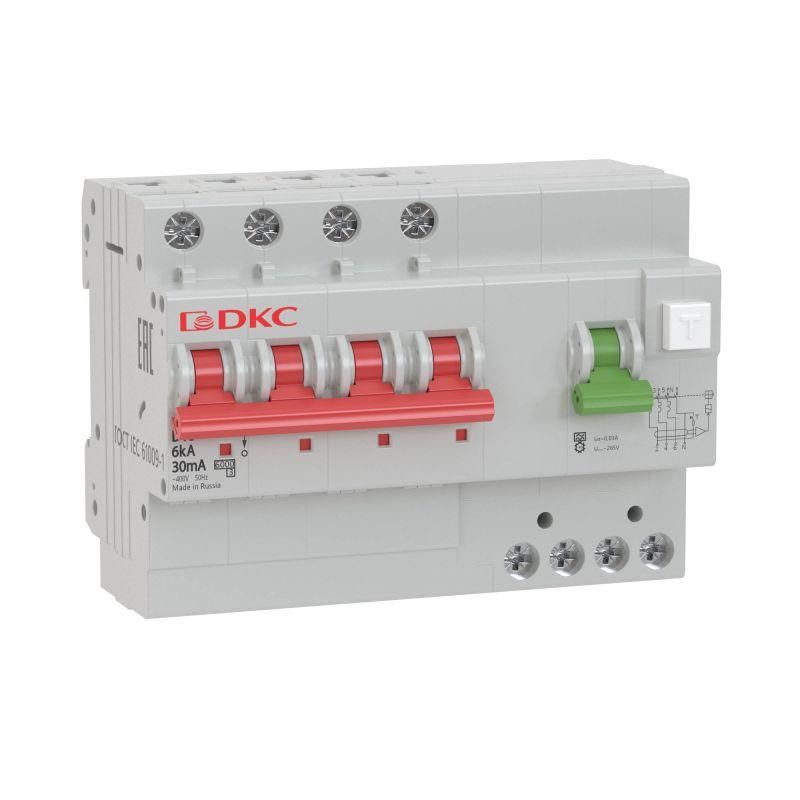

Выключатель автоматический дифференциального тока четырехполюсный MDV63, 63А, 30мА, тип A, C, 6кА, электромеханический, серии YON PRO - MDV63-42C63-A ДКС

Автоматический выключатель дифференциального тока DKC YON PRO MDV63-42C63-A - устройство для защиты людей и оборудования от поражения электрическим током и перегрузок в трёхфазных сетях с нулевым проводником. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектах.

Назначение и область применения

Этот выключатель защищает цепи от токов утечки (до 30 мА) и сверхтоков (перегрузок и коротких замыканий). Он сочетает функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе. Применяется там, где требуется высокий уровень безопасности: на кухнях, в ванных, на производстве, в помещениях с повышенной влажностью, а также для питания мощного электрооборудования - станков, насосов, систем вентиляции.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазных сетях 380–400 В переменного тока
• Номинальный ток: 63 А - выдерживает постоянную нагрузку до этого значения
• Дифференциальный ток срабатывания: 30 мА - чувствителен к утечкам, опасным для жизни человека
• Четыре полюса (3P+N): три фазы + нейтраль, все полюса коммутируются одновременно
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при КЗ до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, трансформаторы)
• Тип по току утечки: A - реагирует на переменный и импульсный постоянный ток утечки (например, от частотных преобразователей и ЭПРА)
• Ширина: 7 модулей (17,5 мм каждый) - занимает место в щите согласно стандарту DIN
• С коммутируемым нейтральным проводником - ноль размыкается вместе с фазами, повышает безопасность
• Степень защиты IP20 - защищён от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли
• Тип: электромеханический - работает без внешнего питания, надёжнее электронных аналогов

Совместимость и монтаж

Выключатель DKC YON PRO MDV63-42C63-A монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания на рейку - никаких болтов или креплений не требует. Для подключения используются зажимы на верхней и нижней части устройства: фазы L1, L2, L3, нейтраль N. Все контакты рассчитаны на медные провода сечением до 25 мм2. Обязательно соблюдать полярность при подключении нейтрали - она должна входить в помеченный контакт N.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC/EN 61009-1 и IEC/EN 60947-2. Электромеханическая конструкция обеспечивает работу даже при отказе сети питания - важное преимущество в аварийных ситуациях. Наличие тестовой кнопки позволяет проверять исправность устройства ежемесячно.

Преимущества

• Объединяет два функционала - автомат и УЗО - снижает количество элементов в щите
• Работает без электропитания - надёжнее электронных УЗО
• Защита от импульсных токов утечки (тип A) - идеально для современного оборудования с электроникой
• Коммутируемый ноль - исключает риск оставления фазы под напряжением при отключении
• Серия YON PRO - известна долговечностью и точностью срабатывания

Ограничения применения

• Не предназначен для работы во влажных или запылённых средах - степень защиты IP20 не допускает попадания жидкости или пыли
• Не рекомендован для цепей с постоянными токами (DC) - только переменный ток 50/60 Гц
• Не подходит для нагрузок выше 63 А - при превышении возможен выход из строя
• Не используется в качестве основного рубильника - только для защиты, не для частого ручного включения/выключения

Примеры использования

• Щитовая на этаже многоквартирного дома - защита розеток кухни и ванной комнаты
• Производственный участок - питание станков с ЧПУ, которые генерируют импульсные токи утечки
• Офисный комплекс - защита серверной, где установлены ИБП и компьютеры с активными фильтрами
• Гостиницы и больницы - обязательная защита помещений с повышенной опасностью

Практические советы

• Перед установкой проверьте соответствие сечения проводов - используйте медные жилы 4–25 мм2
• При подключении нейтрали не перепутайте вход и выход - ноль должен проходить через аппарат полностью
• Проверяйте работоспособность кнопкой TEST хотя бы один раз в месяц
• Учитывайте посадочную ширину 7 модулей - заранее планируйте место в щите
• Если в цепи есть частотные преобразователи, инверторы или LED-драйверы - этот тип A обязателен; обычный тип AC не сработает
• Не устанавливайте рядом с источниками тепла - температурный режим влияет на точность срабатывания
