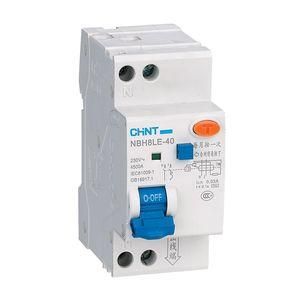

Выключатель автоматический дифференциального тока NBH8LE-40 однополюсный+N 10A 30mA характеристика С 4,5кА - 206061 CHINT

Автоматический выключатель дифференциального тока NBH8LE-40 (R) - двухполюсное устройство (1P+N) с номинальным током 10 А и чувствительностью 30 мА, предназначенное для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и промышленных сетях. Бренд CHINT обеспечивает надежность и соответствие международным требованиям безопасности.

Назначение и область применения

NBH8LE-40 (R) защищает человека от поражения электрическим током при косвенном прикосновении к поврежденной изоляции, а также предотвращает возгорание из-за утечек тока. Устройство применяется в однофазных сетях 230 В, 50/60 Гц, где требуется высокая степень защиты - в квартирах, офисах, мастерских, на производстве. Подходит для установки в щитах жилых домов, торговых центров, объектов малого бизнеса. Не предназначено для частого включения/выключения - используется как постоянная защита, а не как обычный рубильник.

Технические характеристики

• Номинальный ток: 10 А
• Номинальный ток утечки: 30 мА (0,03 А) - срабатывает при утечке выше этого значения
• Номинальное напряжение: 230 В
• Количество полюсов: 2 (1 фаза + N, с коммутируемым нейтральными проводником)
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (например, двигатели, насосы, светильники с дросселями)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Тип тока утечки: переменный (AC) - реагирует только на синусоидальные утечки, не на постоянные или импульсные
• Частота: 50/60 Гц
• Отключение без выдержки времени - сработает сразу после превышения порога утечки
• Напряжение изоляции: 300 В
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты: IP20 - защищен от прикосновения пальцами, но не от пыли и влаги; требует установки внутри закрытого щита
• Рабочая температура: от -25C до +40C
• Ширина: 2 модуля (35 мм)
• Глубина монтажа: 75 мм
• Механическая износостойкость: 20 000 циклов включения/отключения
• Электрическая износостойкость: 4 000 циклов при номинальной нагрузке

Совместимость и монтаж

NBH8LE-40 (R) монтируется на стандартную DIN-рейку 35 мм. Подключение нагрузки - снизу, питание - сверху. Обязательно соблюдать полярность: фаза подключается к L, ноль - к N. Клеммы рассчитаны на медные провода сечением до 2,5 мм2. Для правильной работы нулевой проводник **обязательно** проходит через аппарат - нельзя использовать общий ноль для нескольких устройств. Устройство совместимо со всеми типами щитов, соответствующих нормам IEC 60439. Не устанавливайте рядом с источниками тепла или вибраций.

Безопасность и стандарты

Устройство соответствует требованиям IEC 61009-1 и GOST R 50807. Применяется в системах TN-S и TN-C-S. Отличается повышенной надежностью благодаря электронному типу дифференциальной защиты. Индикатор положения контактов позволяет визуально определить, включен ли автомат. Кнопка «Тест» проверяет исправность внутренней цепи - её необходимо нажимать не реже одного раза в месяц.

Преимущества

• Комбинированная защита: от перегрузки, короткого замыкания и утечек тока в одном корпусе
• Коммутируемый нейтраль - исключает риск сохранения потенциала на нулевом проводе при отключении
• Узкий форм-фактор (2 модуля) экономит место в щите
• Высокая механическая и электрическая долговечность
• Яркий визуальный индикатор положения контакта

Ограничения применения

• Не работает с постоянным током (DC) или импульсными утечками - не подходит для систем с преобразователями частоты, LED-драйверами, солнечными батареями
• IP20 - запрещена установка во влажных помещениях, на улице, в неотапливаемых щитовых без герметизации
• Не рекомендован для цепей с высоким уровнем помех (например, частотные преобразователи мощностью >5,5 кВт) - возможны ложные срабатывания
• Не заменяет УЗО+автомат в сложных системах - здесь уже встроен в один блок, но не имеет функций регулировки порога

Примеры использования

• Защита розеточных групп в ванной комнате, кухне, детской
• Щитовая защита для стиральных машин, водонагревателей, бойлеров
• Линии питания станков с асинхронными двигателями (характеристика C)
• Освещение в административных зданиях с люминесцентными и энергосберегающими лампами

Практические советы

• Выбирая NBH8LE-40 (R), убедитесь, что ваша сеть - именно 230 В, 50/60 Гц, и нет других устройств на том же нуле
• При монтаже не затягивайте клеммы слишком сильно - можно повредить пластиковые контакты
• Если устройство часто срабатывает - проверьте изоляцию проводки, наличие поврежденных приборов или плохой контакт в розетках
• Для больших щитов используйте маркировочные этикетки - легко спутать с обычным автоматом
• Если нужна сигнализация срабатывания - выбирайте версию с доп. контактами XF9J (по запросу)
