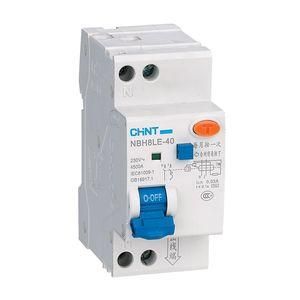

Выключатель автоматический дифференциального тока NBH8LE-40 однополюсный+N 20A 30mA характеристика С 4,5кА - 206063 CHINT

Автоматический выключатель дифференциального тока NBH8LE-40 (R) — двухполюсное устройство (1P+N) с номинальным током 20 А и чувствительностью 30 мА, предназначенное для защиты людей от поражения электрическим током, предотвращения возгораний из-за утечек тока и обеспечения надёжной работы бытовых и промышленных электросетей. Бренд CHINT предлагает эту модель как часть серийной линейки NBH8LE, совместимую со стандартными DIN-рейками и подходящую для установки в щитах жилых, офисных и производственных помещений.

Назначение и область применения

Выключатель автоматический дифференциального тока NBH8LE-40 (R) защищает человека от поражения электрическим током при косвенном прикосновении к повреждённому оборудованию, а также предотвращает возгорание из-за утечек тока в изоляции. Устройство применяется в однофазных сетях 230 В, 50/60 Гц, где требуется высокая степень безопасности — в квартирах, домах, торговых помещениях, мастерских и на участках с повышенной влажностью (ванная, кухня, бассейн). Подходит для защиты групповой сети, например, розеток, светильников, бытовой техники.

Технические характеристики

• Номинальный ток: 20 А — максимальный постоянный ток, который устройство может пропускать без срабатывания;
• Номинальный ток утечки: 30 мА — порог, при котором выключатель отключается при появлении тока утечки (например, через человека);
• Номинальное напряжение: 230 В — рабочее напряжение сети;
• Количество полюсов: 2 (1P+N) — размыкаются фаза и ноль одновременно;
• Характеристика срабатывания: C — подходит для нагрузок с пусковыми токами, таких как двигатели, насосы, компрессоры;
• Номинальная отключающая способность: 4,5 кА — максимальный ток КЗ, который устройство может безопасно отключить;
• Род тока: переменный (AC) — работает только в сетях с синусоидальной формой тока;
• Тип тока утечки: AC — реагирует только на переменный ток утечки, не на постоянный или импульсный;
• Частота: 50/60 Гц — совместим с сетями России и большинства стран;
• Напряжение изоляции: 300 В — гарантирует безопасную работу при кратковременных перенапряжениях;
• Импульсное выдерживаемое напряжение: 4 кВ — устойчивость к скачкам напряжения, например, от молний;
• Модульная ширина: 2 модуля — занимает 36 мм на DIN-рейке;
• Глубина монтажа: 75 мм — требует достаточного места внутри щита;
• Рабочая температура: -25…+40 °C — можно устанавливать в неотапливаемых помещениях, но не на улице;
• Степень защиты: IP20 — защищён от прикосновения пальцами, но не от пыли и влаги — устанавливается только в закрытые щиты;
• Тип отключения: без выдержки времени — срабатывает сразу при превышении порога утечки;
• С коммутируемым нейтральным проводником: да — ноль размыкается вместе с фазой, что повышает безопасность.

Совместимость и монтаж

Устройство NBH8LE-40 (R) монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки осуществляется снизу — входные провода подсоединяют сверху, выходные — снизу. Для правильной установки важно соблюдать полярность: L (фаза) и N (нейтраль) должны быть подключены строго к указанным клеммам. Нулевой проводник обязательно разрывается — это обязательное условие для функционирования дифзащиты. Монтаж возможен в любых типах распределительных щитов, соответствующих глубине 75 мм. Устройство не требует внешнего питания — работает за счёт энергии самой сети.

Безопасность и стандарты

Выключатель NBH8LE-40 (R) соответствует требованиям международных стандартов IEC/EN 61009-1 для аппаратов дифференциального тока. Его конструкция обеспечивает классическую защиту типа AC — эффективна против синусоидальных утечек, характерных для бытовой техники. Устройство имеет механическую износостойкость 20 000 циклов включения-отключения и электрическую — 4 000 циклов, что гарантирует долгий срок службы даже при частом использовании. Индикатор положения контактов позволяет визуально определить, включен ли выключатель или он сработал.

Преимущества

• Обеспечивает двойную защиту: от перегрузки/короткого замыкания (по характеристике C) и от утечек тока (30 мА);
• Размыкание нуля исключает риск сохранения потенциала на оборудовании после отключения;
• Функциональная кнопка «Тест» позволяет ежемесячно проверять исправность без специнструментов;
• Компактная форма (2 модуля) экономит место в щите;
• Совместим с другими элементами серии NBH8LE — легко дополнять систему вспомогательными контактами или расцепителями.

Ограничения применения

• Не подходит для сетей с постоянным током или смешанным током (DC + AC) — не реагирует на постоянные утечки;
• Не используется на открытом воздухе или во влажных местах без корпуса — IP20 не защищает от воды и пыли;
• Не рекомендован для защиты оборудования с высоким уровнем помех (например, частотных преобразователей) — может давать ложные срабатывания;
• Не заменяет УЗО с типом A или B — если есть оборудование с выпрямителем (компьютеры, LED-светильники), лучше использовать более современные модели с типом A/B.

Примеры использования

• Защита группы розеток в кухне или ванной комнате;
• Щитовая защита для стиральной машины, бойлера, духового шкафа;
• Линия питания конвейера или насоса в цеху с пусковыми токами;
• Распределительный щит многоквартирного дома — как групповое УЗО для нескольких контуров.

Практические советы

• Проверяйте работоспособность NBH8LE-40 (R) кнопкой «Тест» минимум один раз в месяц — это требование нормативов;
• При установке в щит с несколькими УЗО — используйте координацию по току утечки (например, 30 мА на оконечных, 100–300 мА на вводе), чтобы избежать массовых отключений;
• Учитывайте посадочные размеры: глубина 75 мм требует свободного пространства за рейкой — особенно при наличии кабельных каналов;
• Если нужна удалённая сигнализация срабатывания — выбирайте версию с опциональным контактом XF9J;
• Не подключайте ноль от другого УЗО — каждый дифавтомат должен иметь свою независимую нейтраль.
