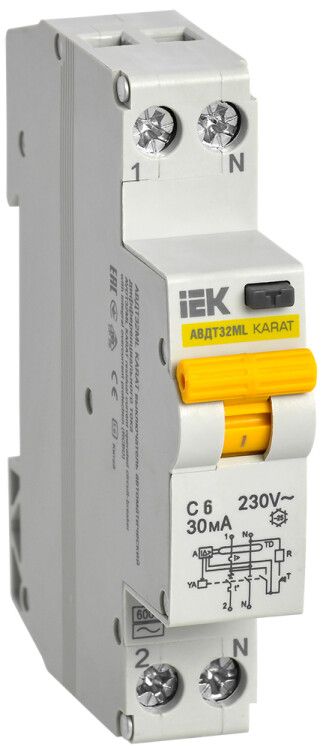

Выключатель автоматический дифференциального тока АВДТ32МL С6 30мА KARAT | MVD12-1-006-C-030 IEK

Автоматический выключатель дифференциального тока АВДТ32МL С6 30мА от IEK предназначен для защиты людей от поражения электрическим током и предотвращения последствий перегрузок и коротких замыканий в бытовых и аналогичных однофазных сетях. Этот аппарат сочетает функции УЗО и автоматического выключателя в одном модуле, что делает его компактным решением для щитов на DIN-рейке.

Назначение и область применения

Автоматический выключатель дифференциального тока АВДТ32МL С6 30мА защищает людей от поражения электрическим током при утечках через поврежденную изоляцию - например, при пробое на корпус стиральной машины, бойлера или другого оборудования. Он одновременно отключает цепь при перегрузке или коротком замыкании. Подходит для установки в жилых домах, офисах, общественных зданиях и других объектах с однофазной сетью 230 В. Применяется в распределительных щитах, где важна компактность и надежность.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который устройство может пропускать без отключения;
• Дифференциальный ток: 30 мА - чувствительность к утечкам; при превышении этого значения происходит отключение для защиты жизни человека;
• Номинальное напряжение: 230 В AC - работает в стандартных бытовых сетях России и стран СНГ;
• Тип тока утечки: AC - реагирует только на синусоидальные переменные утечки (типично для бытовой техники);
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при крупном КЗ;
• Количество полюсов: 2 - защищает фазу и ноль одновременно;
• Характеристика срабатывания: C - подходит для нагрузок с высокими пусковыми токами (например, двигатели, насосы, люминесцентные светильники);
• С коммутируемым нейтральным проводником - ноль тоже размыкается при отключении, обеспечивая более полную изоляцию;
• Степень защиты IP20 - защищен от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита;
• Частота: 50 Гц - совместим с российскими и европейскими сетями;
• Модульная ширина: 1 М (18 мм) - занимает минимум места в щите;
• Способ монтажа: на DIN-рейку - стандартный крепёж для современных распределительных щитов;
• Срок службы: 15 лет - рассчитан на длительную работу при соблюдении условий эксплуатации.

Совместимость и монтаж

Автоматический выключатель дифференциального тока АВДТ32МL С6 30мА монтируется на стандартную DIN-рейку шириной 35 мм. Его одномерная конструкция позволяет легко разместить несколько таких устройств в одном ряду. Для подключения используются клеммы сверху и снизу - провода зачищаются на 8–10 мм. Обязательно соблюдать полярность: L (фаза) и N (нейтраль) должны быть подключены точно согласно маркировке на корпусе. Нельзя использовать этот аппарат в трехфазных системах или в сетях постоянного тока.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 60947-2. Отличается повышенной надежностью благодаря двойному механизму отключения: магнитному (при КЗ) и тепловому (при перегрузке), а также дифференциальному трансформатору для контроля утечек. Компоненты выполнены из самозатухающих материалов, исключающих распространение горения.

Преимущества

• Объединяет функции УЗО и автомата - экономит место в щите;
• Коммутируемый ноль повышает уровень безопасности при обслуживании;
• Характеристика C обеспечивает отказоустойчивость при запуске двигателей и мощных потребителей;
• Фиксированная чувствительность 30 мА соответствует нормам безопасности для человеческой защиты;
• Поддерживает рекомендованный проектный ассортимент - совместим со всей серией KARAT от IEK.

Ограничения применения

• Не применяется в сетях постоянного тока (DC) - только переменный ток 50 Гц;
• Не подходит для помещений с высокой влажностью (IP20 не защищает от брызг и пара);
• Не реагирует на импульсные или постоянные утечки - только на синусоидальные переменные (AC);
• Не используется в качестве основного рубильника - не предназначен для частого ручного включения/выключения;
• Не допускается установка вне распределительного щита - требуется герметичная среда.

Примеры использования

• Защита розеточных групп в ванной комнате (бассейн, душ, стиральная машина);
• Щитовая защита кухонных розеток (электрочайник, микроволновка, холодильник);
• Линии питания насосов, вентиляторов, кондиционеров с пусковыми токами;
• Распределительные щиты квартир, офисов, малых предприятий.

Практические советы

• Перед установкой проверьте соответствие номинала (6 А) нагрузке группы - не превышайте расчетный ток;
• При использовании нескольких АВДТ32МL С6 30мА в одном щите следите, чтобы нулевые провода не смешивались между различными группами - это вызывает ложные срабатывания;
• Рекомендуется тестировать кнопкой “T” ежемесячно - она имитирует утечку и проверяет работоспособность устройства;
• При замене старого УЗО убедитесь, что новый имеет такой же тип тока утечки (AC) и номинальный ток - иначе возможны проблемы с координацией защиты;
• Для больших объектов используйте селективные схемы - не ставьте все автоматы на 30 мА, лучше применить 100 мА на входе и 30 мА на выходах.
