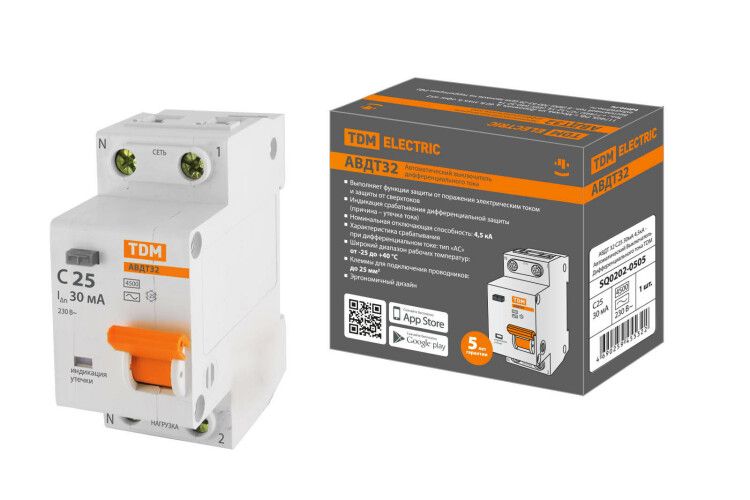

Выключатель автоматический дифференциального тока АВДТ 32 1п+N 25А C 30мА тип АС 4,5кА | SQ0202-0505 TDM

Автоматический выключатель дифференциального тока TDM ELECTRIC sq0202-0505 — это комбинированное устройство, сочетающее функции обычного автомата и устройства защитного отключения (УЗО). Он предназначен для защиты людей от поражения электрическим током, предотвращения пожаров и обеспечения надежной работы электросетей в жилых и инфраструктурных объектах.

Назначение и область применения

Автоматический выключатель дифференциального тока TDM ELECTRIC sq0202-0505 защищает цепи от:

• поражения электрическим током при прикосновении к токоведущим частям;
• утечек тока на землю, которые могут вызвать перегрев и возгорание;
• токов перегрузки и короткого замыкания.

Подходит для установки в следующих сетях:

• розеточные группы в ванных и душевых помещениях;
• цепи освещения подвалов, гаражей и других сырых мест;
• групповые линии, питающие розетки наружной установки;
• электрощиты жилых домов и инфраструктурных объектов.

Технические характеристики

• Номинальный ток: 25 А — позволяет подключать нагрузку до 5,75 кВт при 230 В.
• Номинальное напряжение: 230 В переменного тока (AC).
• Ток утечки: 30 мА — чувствителен даже к слабым утечкам, безопасен для человека.
• Тип тока утечки: AC — реагирует только на переменный ток утечки (не подходит для постоянного тока).
• Характеристика срабатывания: C — подходит для бытовых и полуиндустриальных нагрузок с умеренным пусковым током (например, светильники, насосы, холодильники).
• Отключающая способность: 4,5 кА — способен безопасно отключить цепь при крупном КЗ.
• Количество полюсов: 2P+N — защищает один фазный провод и ноль, который также отключается при срабатывании.
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги при КЗ, снижая риск повреждения оборудования.
• Частота: 50 Гц — соответствует стандартным сетям России и стран СНГ.
• Степень защиты IP20: защищен от прикосновения к токоведущим частям, но не от воды и пыли — устанавливается только внутри щитка.
• Ширина: 2 модуля (36 мм) — занимает минимальное место в распределительном щите.
• Глубина установки: 72 мм — требует достаточного места в корпусе щита.
• Рабочий диапазон температур: от -25°C до +40°C — подходит для неотапливаемых помещений, таких как гаражи и подвалы.
• Сечение проводов: 1,5–35 мм² — совместим с медными жесткими проводами всех распространённых сечений.
• Индикация срабатывания: окно на передней панели показывает причину отключения — утечка или перегрузка/КЗ.

Совместимость и монтаж

Автоматический выключатель дифференциального тока TDM ELECTRIC sq0202-0505 устанавливается на DIN-рейку в электрощитке. Подходит для скрытого монтажа (заподлицо) в стеновых нишах. Обязательно соблюдайте полярность: L — фаза, N — ноль. Устройство отключает нулевой провод совместно с фазным — это важно для безопасности в системах TN-S и TN-C-S.

Не допускается подключение к сети с постоянным током или смешанным током (AC+DC). Для защиты цепей с импульсными нагрузками (например, светодиодные драйверы, ИБП) требуется тип A — этот аппарат не подходит.

Безопасность и стандарты

Устройство соответствует стандартам EN 61009-1 и IEC 60947-2. Корпус изготовлен из самозатухающего пластика, не поддерживающего горение. Маркировка выполнена в соответствии с ГОСТ и сохраняет читаемость весь срок службы. Защита от ложного срабатывания исключает случайные отключения при кратковременных помехах.

Преимущества

• Компактность: всего 2 модуля вместо двух отдельных устройств (автомат + УЗО).
• Насечки на зажимах обеспечивают плотный контакт, снижают нагрев и риск оплавления изоляции.
• Серебряные наплавки на контактах продлевают срок службы и улучшают надежность коммутации.
• Ясная индикация причины отключения — легко диагностируется, не нужен тестер.
• Экономичное решение: одно устройство заменяет два, снижает стоимость монтажа и занимает меньше места.

Ограничения применения

• Не применяется в цепях с постоянным током (DC) или пульсирующим током утечки — для этого нужны устройства типа А.
• Не предназначено для открытого монтажа или влажных сред вне щитка — степень защиты IP20 не защищает от брызг и пыли.
• Не рекомендуется для мощных двигателей с высоким пусковым током (более 8×Iн) — лучше использовать тип D.
• Не подходит для систем IT (изолированных нейтралей) — требуются другие типы защиты.

Примеры использования

• Щиток квартиры: защита розеток в ванной комнате и кухне.
• Гараж: питание освещения и розеток для инструментов — предотвращает удар током при работе с мокрыми руками.
• Подвал: групповая линия на несколько светильников — снижает риск пожара при старой проводке.
• Дача: внешние розетки для грядок и насоса — защита от утечек через сырость почвы.

Практические советы

• Перед первым запуском обязательно нажмите кнопку «Т» — проверьте работоспособность устройства.
• Проверяйте посадочный диаметр провода: слишком толстый (больше 35 мм²) или многожильный провод не затянуть надежно — используйте наконечники.
• Не устанавливайте рядом с источниками тепла (например, рядом с автоматами большой мощности) — перегрев снизит срок службы.
• При частых отключениях — проверьте изоляцию проводки, особенно в сырых зонах.
• Для больших щитов с несколькими УЗО — используйте координацию по времени: основной автомат на входе — с более высоким током утечки (100–300 мА), а на выходе — 30 мА, как TDM ELECTRIC sq0202-0505.
